多跨式钢结构厂房三维框架设计模型

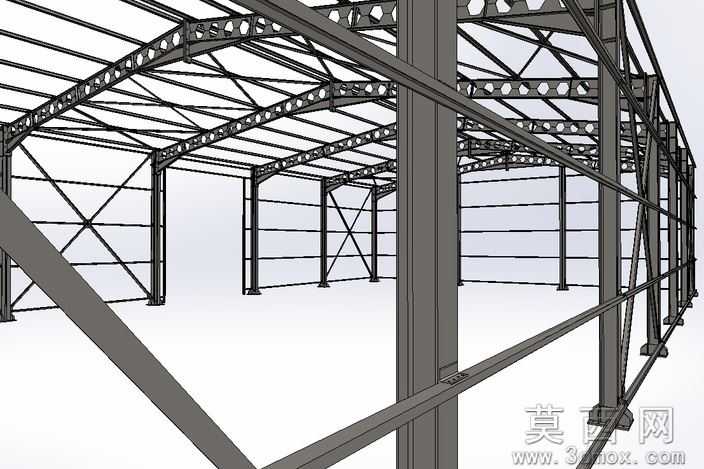

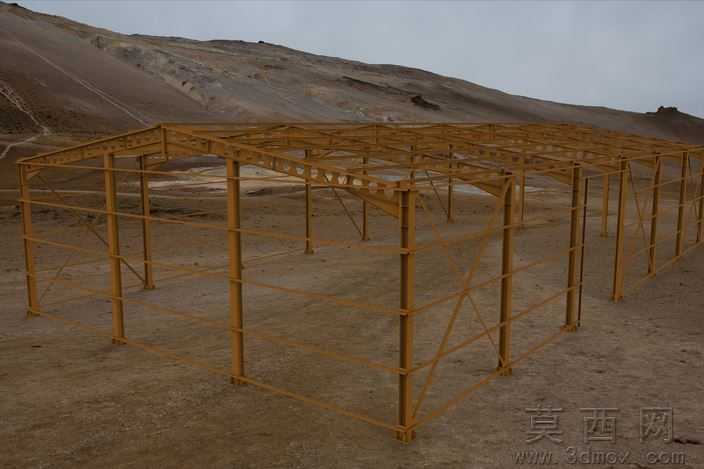

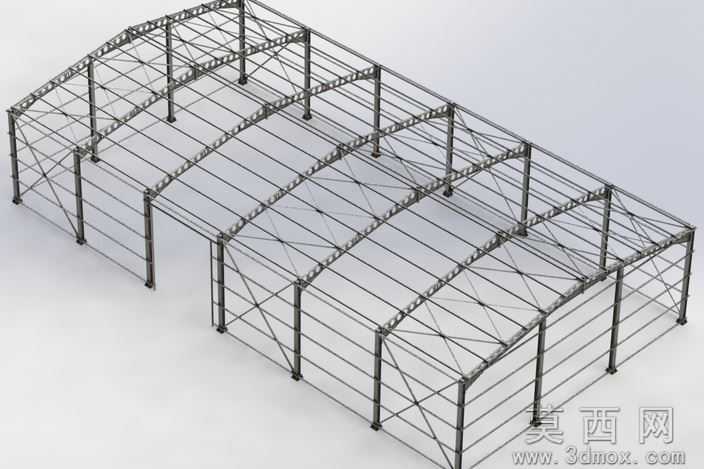

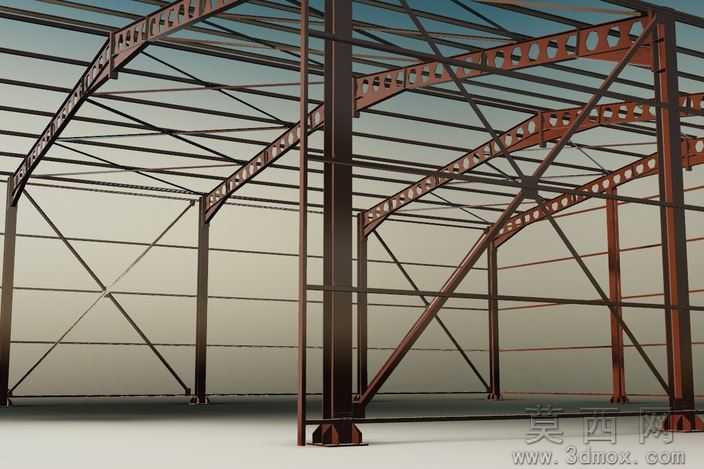

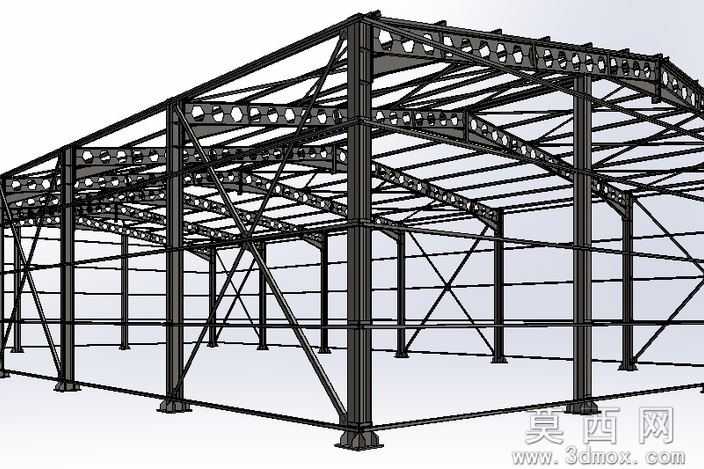

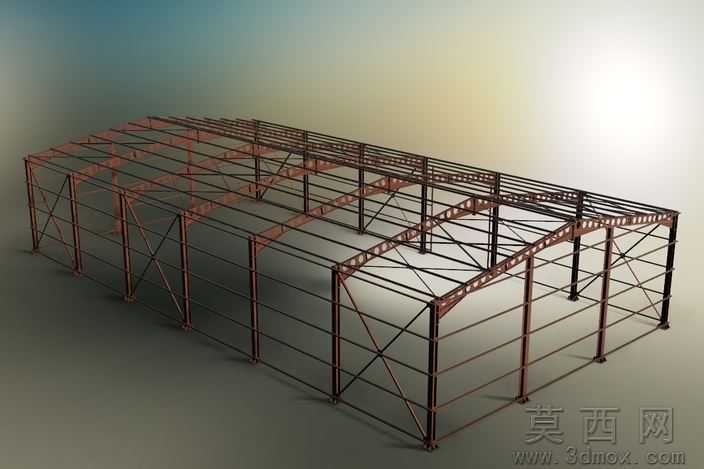

本模型为多跨式钢结构厂房的主体承重框架三维设计成果，建模流程遵循工业建筑结构设计的标准逻辑：首先依据常规轻型钢结构厂房的跨度模数、柱距参数搭建基准轴网，确定每榀门式刚架的定位基准，再依次创建钢柱、屋面主梁、横向系杆、柱间支撑、屋面水平支撑等核心构件，通过装配约束将各构件精准拼接，最后校验构件间的连接间隙与干涉情况，确保整体框架的装配逻辑符合实际施工要求。参数设计层面，模型严格参照轻型钢结构厂房的通用设计规范设置构件规格，钢柱采用等截面H型钢参数，屋面梁采用变截面H型钢适配屋面排水坡度，柱间交叉支撑采用圆钢截面参数，横向系杆采用钢管截面，各构件的连接节点预留了螺栓连接与焊接的工艺余量，整体框架的跨度、柱距、檐口高度均匹配常规工业厂房的使用需求，可直接作为同类型厂房设计的参数参考模板。渲染材质方面，模型对不同钢构件做了区分化材质设置，主体承重钢柱、钢梁赋予红棕色防锈漆金属材质，支撑构件、系杆赋予深灰色钢结构面漆材质，场景添加了柔和的环境漫反射光与定向主光源，清晰呈现钢结构框架的空间层次与构件轮廓，直观展示各部件的排布逻辑。结构原理上，本模型完整还原了门式刚架钢结构厂房的受力体系，纵向依靠柱间支撑、横向系杆传递水平荷载，横向依靠门式刚架承担屋面竖向荷载与风荷载，交叉支撑构件可有效提升框架整体抗侧刚度，避免结构在水平荷载下出现失稳变形，各构件的受力路径清晰明确，完全符合钢结构厂房的结构力学设计逻辑。软件兼容层面，模型提供SolidWorks2012原生格式，同时附带STEP、IGES、STL等通用三维格式，可兼容CATIA、UG、Pro/E、AutoCAD等主流三维设计软件，不同软件用户均可直接导入编辑，无需额外做格式转换，STL格式还可直接用于3D打印制作实体沙盘模型。研发教学应用层面，本模型可作为土木工程、钢结构设计相关专业的教学案例，帮助学习者直观理解门式刚架厂房的构件组成与装配逻辑，也可作为钢结构设计从业者的方案参考模板，用于初步方案汇报、构件排布校验、工程量初步统计等工作场景，还可用于建筑类科普内容的可视化展示素材。
