折射窗式低温常压物料干燥处理设备

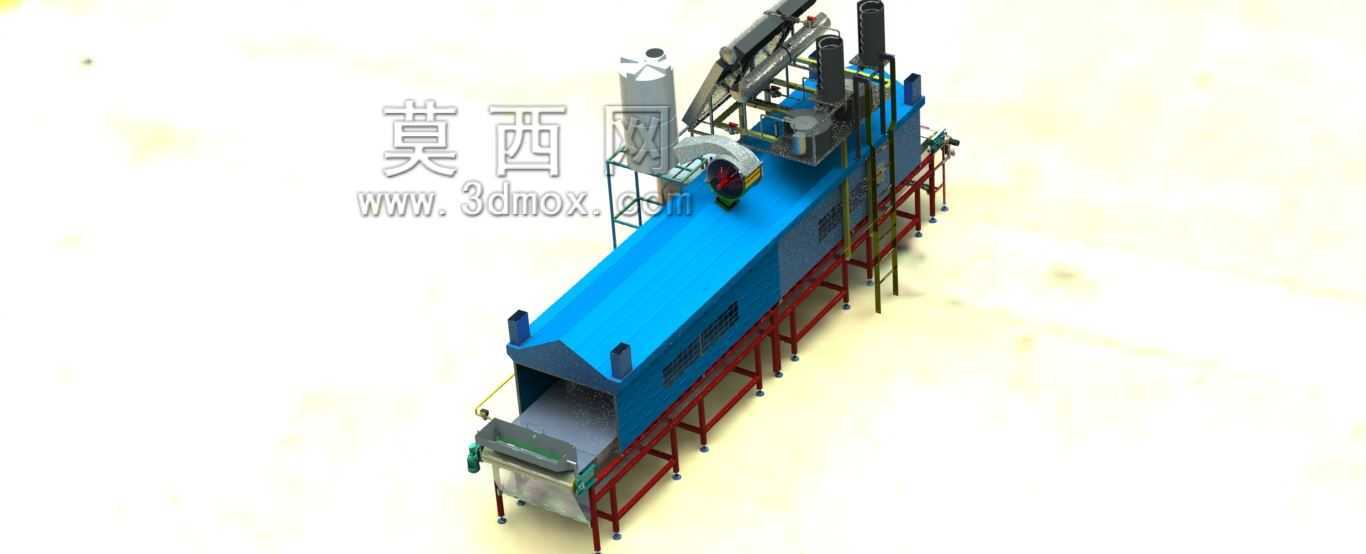

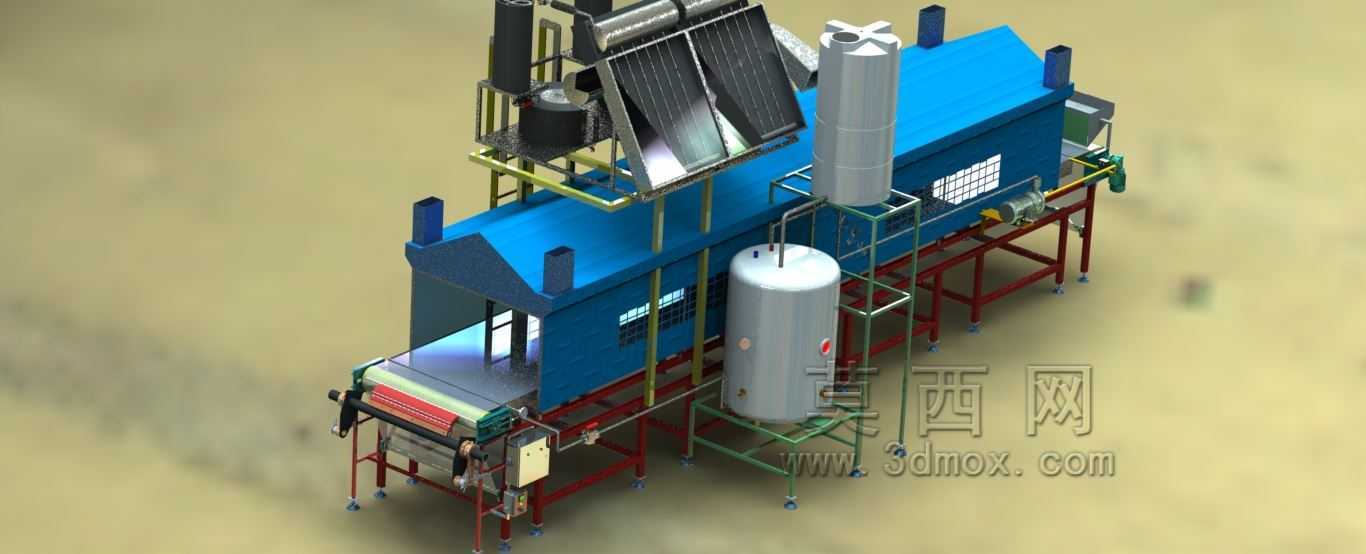

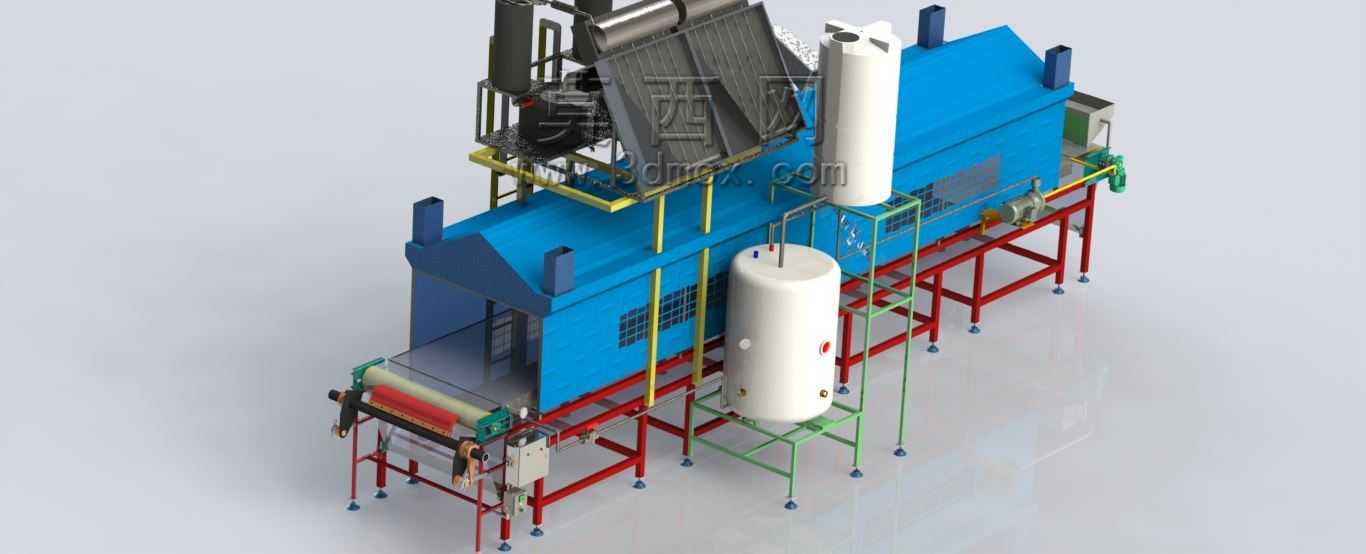

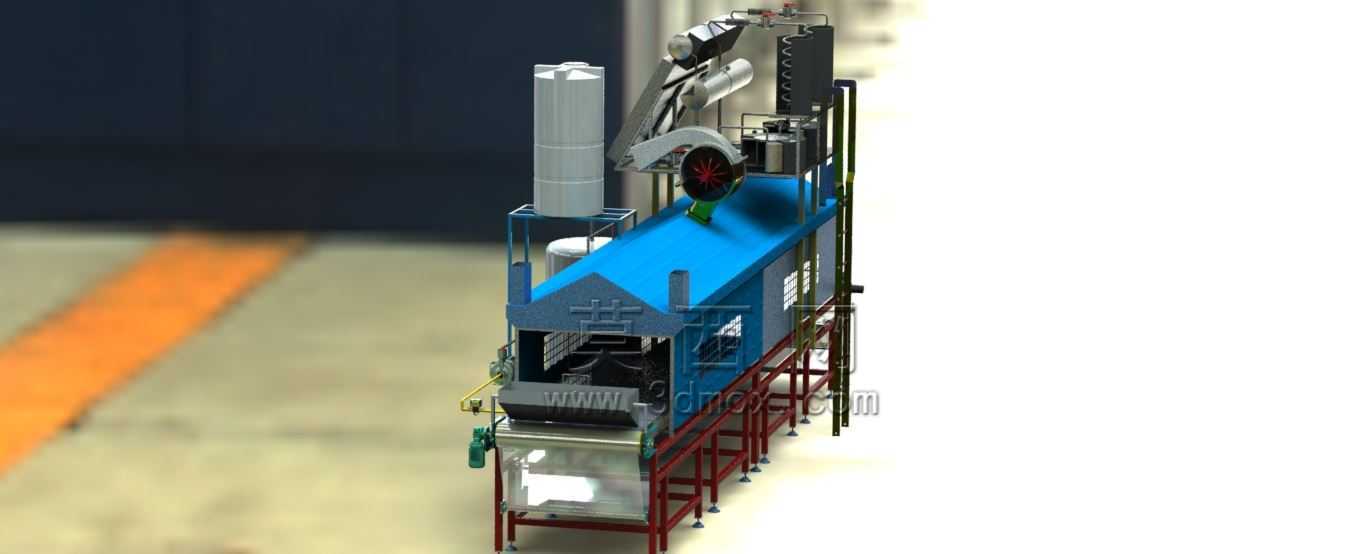

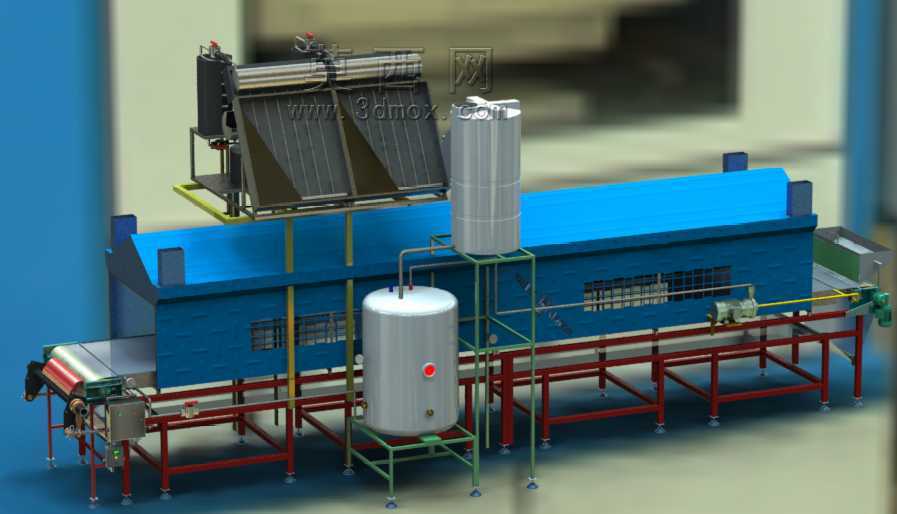

　　在农产品深加工、热敏性食品加工、特色风味食材处理的生产场景中，常规高温干燥设备往往会破坏物料本身的风味物质与活性成分，真空冷冻干燥虽然能保留物料品质，但设备投入与运行成本过高，难以适配中小批量特色物料的连续化生产需求，折射窗干燥设备正是针对这一细分场景开发的连续式脱水处理装备。整套设备采用模块化分段式布局，主体干燥舱为长条形卧式结构，底部采用标准型钢焊接支撑框架，支脚配置可调式减震垫铁，可适配不同平整度的车间地面安装需求，设备主体长度可根据产能需求做模块化拼接，单段标准舱段长度为6米，宽度2.2米，整体操作面高度设置为1.1米，符合车间人工巡检与常规操作的人机工程学要求，设备进料端与出料端预留1.5米的操作维护空间，

　　可直接对接前端物料布料机构与后端成品收集输送线，无需额外做复杂的场地改造。设备的核心干燥原理结合了低温热水循环供热与红外折射传热的双重机制，干燥舱内部设置连续式网带输送机构，网带采用食品级聚酯材质，透气率控制在65%，既可以承托薄层摊放的待处理物料，又能保证下部热气流顺利穿过料层。干燥舱顶部设置透明折射窗层，采用高透光耐高温的特种钢化玻璃材质，下部供热系统采用闭式热水循环回路，循环水温控制在95℃至120℃区间，通过舱内布置的翅片换热管将热量均匀辐射至料层区域，当物料处于高含水率阶段时，物料表面的水膜会形成红外能量传导窗口，热辐射、热传导与对流换热三种传热方式同时作用，快速带走物料内部的游离水分，随着物料含水率逐步降低，

　　表面水膜消失，红外折射窗口自动关闭，热量输入强度随之降低，避免物料长时间处于高温环境下出现风味流失、焦糊或者活性成分破坏的问题。设备配套的独立热水循环单元采用立式承压储水罐结构，罐体外部包裹50mm厚的岩棉保温层，减少热量散失，循环水泵采用热水专用离心泵，管路系统全部采用不锈钢材质，避免长期热水运行出现锈蚀污染问题，储水罐顶部设置自动排气阀与液位补偿接口，可自动补充循环过程中损耗的软化水，维持系统运行压力稳定。在干燥舱的顶部还配套设置了余热回收型排风机构，将携带水分的湿热空气经过换热芯体回收热量后再排出车间，降低整套设备的热能损耗，排风段设置风量调节风阀，可根据不同物料的干燥特性调整舱内的气流流速与换气频率，适配果蔬切片、

　　液态物料固化干燥、香辛料脱水等多种不同类型物料的处理需求。整套设备的结构设计充分考虑了日常清洁与维护的需求，干燥舱侧面设置快开式检修门，密封件采用食品级硅橡胶材质，可快速开启清理网带残留与舱内积料，所有与物料接触的部件均采用304不锈钢材质，符合食品加工设备的卫生要求，管路接口全部采用快装卡箍连接，无需专用工具即可拆卸清洗换热管路与过滤部件。设备的支撑框架采用标准化型材焊接结构，所有焊接位置做打磨抛光处理，外部喷涂食品级环氧防护漆，避免长期处于高湿车间环境出现锈蚀掉漆问题，设备的电气控制箱布置在干燥舱侧面的独立支架上，防护等级达到IP54，可适应车间内高湿、多粉尘的运行环境，控制回路预留通讯接口，可接入车间现有生产管控系统，实现干燥温度、网带运行速度、循环水流量、排风风量等参数的集中监控与调整。
