55加仑步行式悬臂喷雾作业设备结构

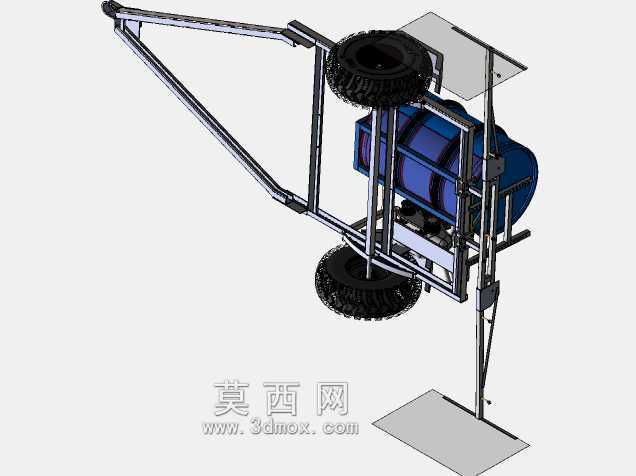

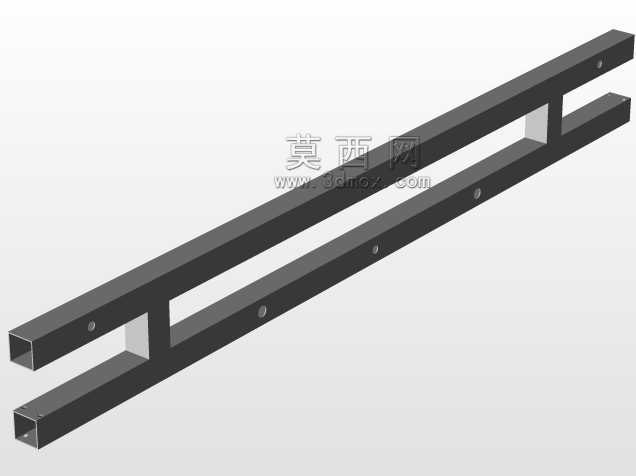

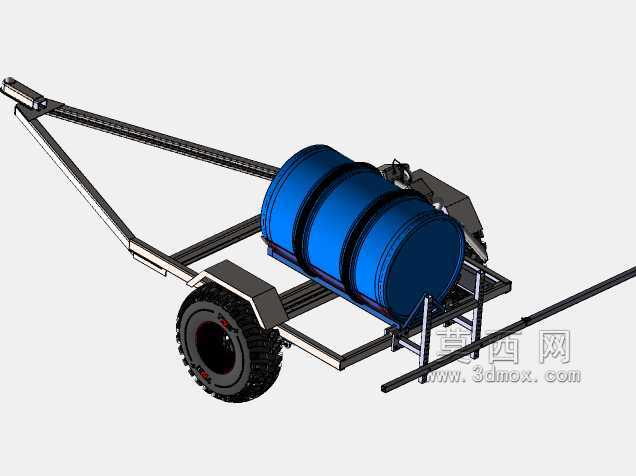

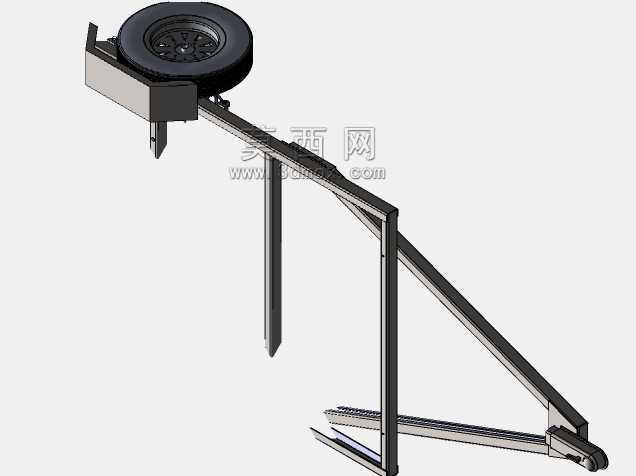

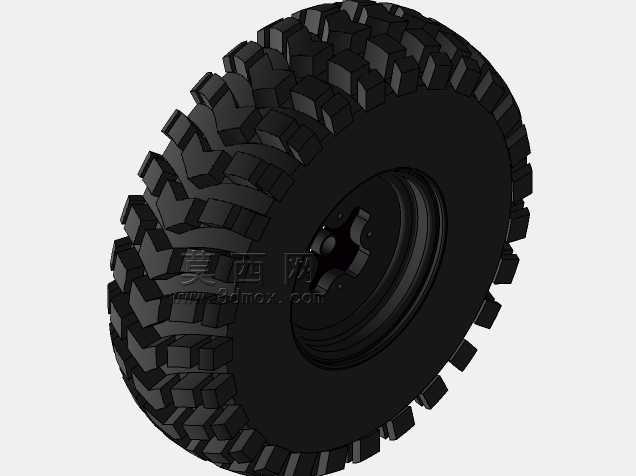

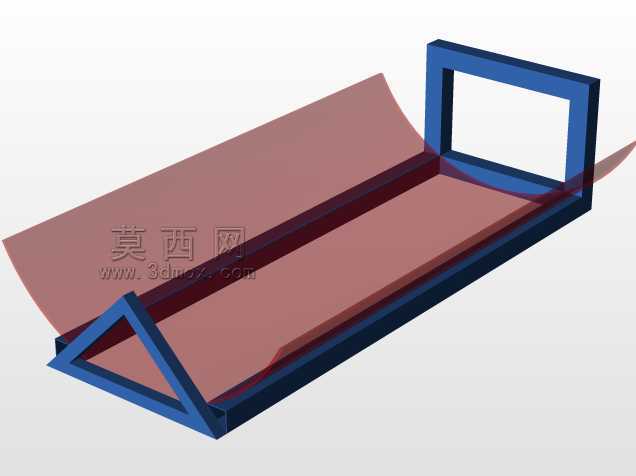

　　这款步行式悬臂喷雾设备，主要适配小马力行走式拖拉机挂载使用，面向丘陵地带零散地块、设施农业大棚边缘区域、果园行间窄幅作业场景设计，解决了宽幅自走式喷雾机无法进入狭小作业区域的痛点，在实际田间作业中，可覆盖垄距1.2米至2.5米的果蔬种植区，单次加注药液后可连续作业20至25亩，无需频繁往返补液点。设备核心采用侧置悬臂喷杆结构，主喷杆采用矩形钢管桁架式设计，在保证12米单侧展开幅宽的前提下，将悬臂末端静挠度控制在8厘米以内，避免作业过程中喷杆晃动导致的喷幅重叠、漏喷问题；喷杆与主挂载架之间设置了弹簧缓冲复位机构，当悬臂触碰田间果枝、立柱等障碍物时，可向后偏转最大30度，越过障碍后自动回位，无需停机手动调整，

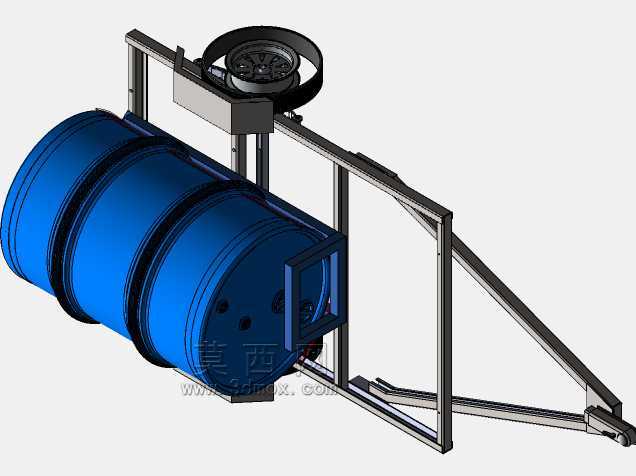

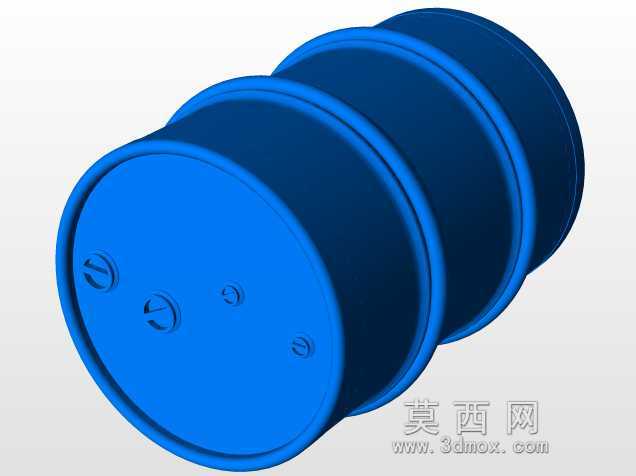

　　大幅降低窄行间作业的操作难度。储液单元采用55加仑容量的滚塑一体成型药箱，药箱底部设置10度倾斜聚液坡，配合箱底内置的射流搅拌装置，可保证粉剂类农药在整个作业周期内保持均匀混合浓度，避免药液分层导致的施药浓度不均问题；药箱挂载位置紧贴拖拉机后轮轴线前方，将整机挂载重心控制在拖拉机前后轮距中点偏前15厘米位置，减少悬臂展开后对拖拉机转向轮的载荷转移，避免坡地作业时出现翘头、转向失灵的风险。喷杆高度调节采用平行四边形连杆升降结构，调节范围覆盖距地面40厘米至180厘米，可匹配矮秆蔬菜、中期玉米、矮化果树等不同高度作物的施药需求，连杆铰接点全部采用带防尘密封圈的自润滑衬套，在田间多尘环境下可保证200作业小时无需加注润滑脂，

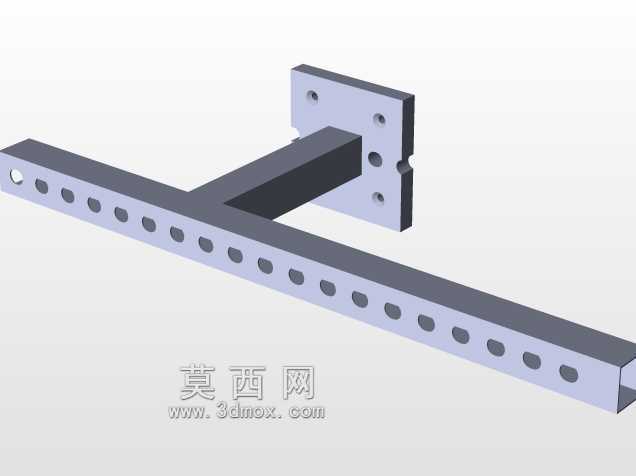

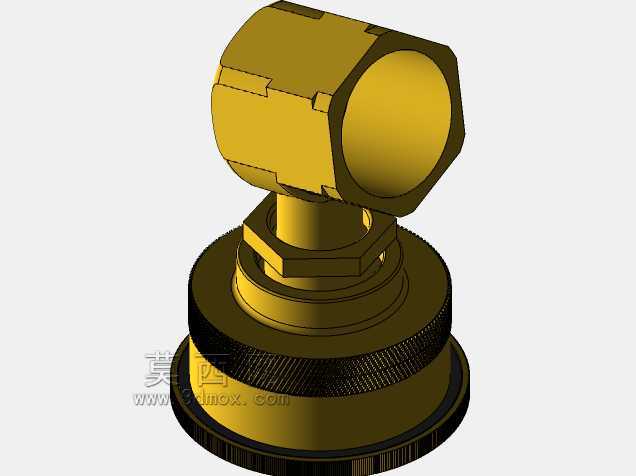

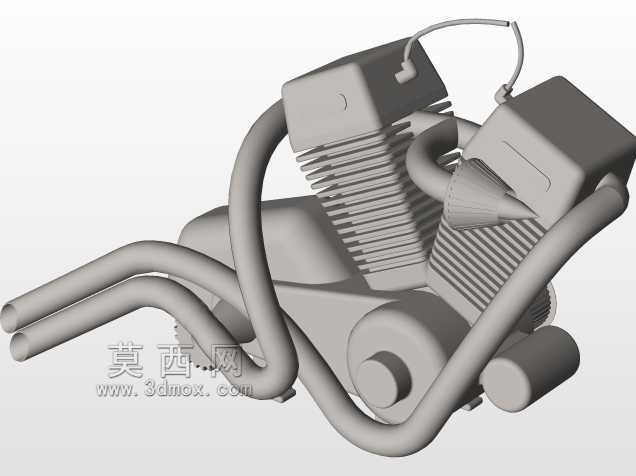

　　降低日常维护频次。管路系统沿喷杆桁架内侧排布，每间隔50厘米设置一个防滴漏喷头座，配套的陶瓷芯喷头可通过更换不同孔径的喷嘴，实现15至60升/亩的施药量调节，适配杀虫剂、杀菌剂、叶面肥等不同农业投入品的喷施要求；管路最低位置设置了排液阀，冬季作业结束后可排空管路内残余药液，避免低温冻裂管路与喷头。整机挂载接口采用标准三点悬挂结构，可直接匹配多数25至50马力段行走式拖拉机的后悬挂输出，无需额外改装挂载支架，动力输入通过拖拉机后置PTO接口驱动隔膜泵，泵体额定工作压力0.3至0.8兆帕可调，设置了溢流回流管路，当喷头临时关闭时，多余药液可回流至药箱，避免管路超压爆管。在结构设计阶段，针对悬臂展开后的整机稳定性做了多轮校核，

　　当单侧悬臂完全展开、药箱满载状态下，拖拉机侧倾稳定角达到18度，满足丘陵坡地作业的安全要求；所有外露钢结构件均采用镀锌后喷塑的表面处理工艺，可耐受农药、化肥的长期腐蚀，整机设计使用寿命不低于8年。设备的安装边界需注意，挂载前需确认拖拉机后悬挂提升行程不小于60厘米，PTO输出转速为540转/分，挂载后整机横向最大宽度（悬臂收拢状态）为2.2米，可满足乡村道路的通行宽度要求，悬臂展开前需确认作业区域内无高度低于2米的架空线缆、横跨树枝等障碍物，避免刮碰造成结构损坏。
