Kilburn干燥器配套BMF粉尘抽取风机结构

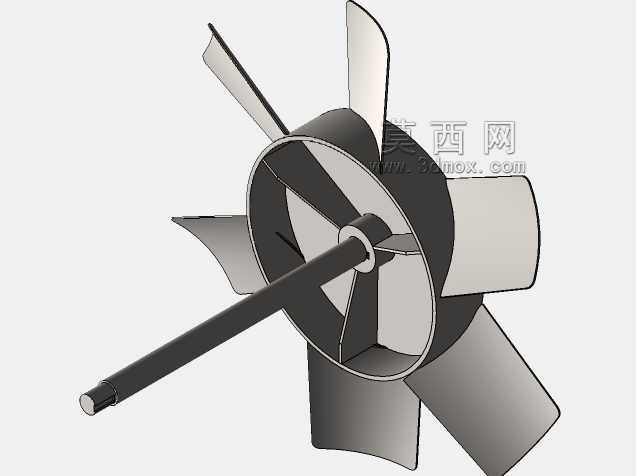

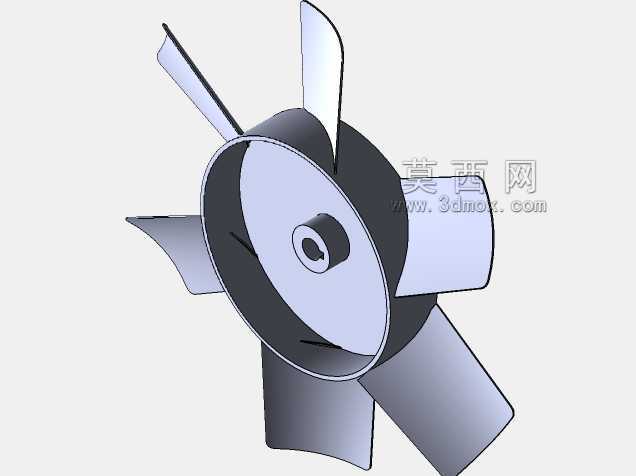

　　在干燥工序的粉尘治理环节，这类配套风机的核心作用是定向抽取工艺过程中散逸的BMF粉尘，避免粉尘在干燥器腔体内部堆积引发的物料残留、换热效率下降甚至粉尘燃爆风险，和常规通用通风风机不同，它的工况匹配性完全围绕Kilburn干燥器的运行参数设计。从结构上看，叶轮采用六片后弯式叶片布局，叶片型线经过气流轨迹拟合，在抽取含尘气流时能减少粉尘颗粒对叶片前缘的冲刷磨损，同时避免叶片表面积尘导致的动平衡失效问题；轮毂位置设计有标准轴孔与键槽结构，可直接和驱动电机输出轴配合安装，轴孔的公差配合选用过渡配合等级，既保证传动过程中无松动打滑，也方便后期维护时的拆卸更换。设计过程中首先要匹配干燥器的抽风点位负压要求，叶轮的直径、

　　叶片安装角直接决定了风机的风量风压曲线，针对BMF粉尘粒径细、易粘附的特性，叶片表面做了平滑过渡处理，没有突兀的结构棱角，减少粉尘挂附的可能；叶轮整体做了动平衡校正，剩余不平衡量控制在G6.3等级以内，避免高速运转时产生振动传导至干燥器本体，影响干燥工序的运行稳定性。安装边界上，这类风机通常直接对接干燥器顶部的抽风风口，风机进风口的法兰尺寸和干燥器出风口做了匹配设计，安装时不需要额外做变径转接，减少风路的沿程阻力损失；出风口端可对接后续的除尘过滤单元，将抽取的含尘气流送入滤筒或者布袋除尘段完成气固分离。实际运行中，这类风机不需要额外配置复杂的导流结构，因为叶轮本身的进风端做了圆弧导风圈设计，能让气流均匀进入叶轮流道，

　　降低进风紊流带来的气动噪声，同时减少气流偏载对轴承的额外载荷。和普通工业风机相比，它的结构更紧凑，没有冗余的壳体附件，因为在干燥器配套场景中，风机的进风侧直接利用干燥器的腔体作为进风稳流段，只需要保证叶轮旋转时形成稳定的负压区，就能持续将干燥过程中扬起的BMF粉尘抽离作业区域，既避免粉尘外泄污染车间环境，也能回收部分夹带的细微物料，减少生产过程的物料损耗。设计时还要考虑日常维护的便利性，叶轮和电机轴的连接没有采用复杂的锁紧结构，只需要卸下轴端的锁紧螺母就能将叶轮整体抽出，方便定期清理叶片表面粘附的粉尘积垢，避免长期运行后积尘增厚导致叶轮动平衡破坏，引发设备振动超标、轴承过早损坏等故障。在气流组织设计上，叶片的扭曲角度沿叶根到叶顶做了渐变处理，让不同半径位置的叶片出口气流速度保持均匀，避免叶道内出现气流分离区，减少涡流造成的能量损失，在满足抽尘风量要求的前提下降低驱动电机的功率损耗。
