大容量组合式搪玻璃钢储水罐体结构

　　在城镇集中供水、建筑二次供水、工矿企业生产生活供水场景中，储水设施的可靠性直接决定供水系统的稳定性，这类拼装式搪玻璃钢储水罐体，是目前大容积常压储水场景里应用占比很高的一类设备。不同于整体焊接的钢制储罐，该类罐体采用模块化拼装结构，单块标准壁板、顶板可在工厂完成搪玻璃钢面层的复合加工，运输到现场后通过螺栓拼接、密封胶填缝完成组装，无需在现场进行大面积焊接、防腐作业，尤其适合场地受限、大型吊装设备无法进入的安装场景，比如老旧小区的二次供水改造、山地景区的供水站搭建，都能大幅压缩现场施工周期。

　　从实际储水用途来看，该罐体设计日处理储配水量可达5000立方米，核心功能是完成饮用水的中转存储，平衡供水系统的峰谷水量差——当市政供水管网压力充足时进水存储，在用水高峰时段向外供水，避免高层用户水压不足、停水的问题，同时也可作为应急储水设施，在管网临时检修时保障区域基本生活用水供应。罐体接触水体的面层采用搪玻璃钢材质，该材质表面致密光滑，不易滋生藻类、附着水垢，符合饮用水接触材料的卫生要求，同时材质本身耐水腐蚀性能优异，不需要像普通碳钢储罐那样每隔3-5年重新做内壁防腐，长期使用的维护成本更低。

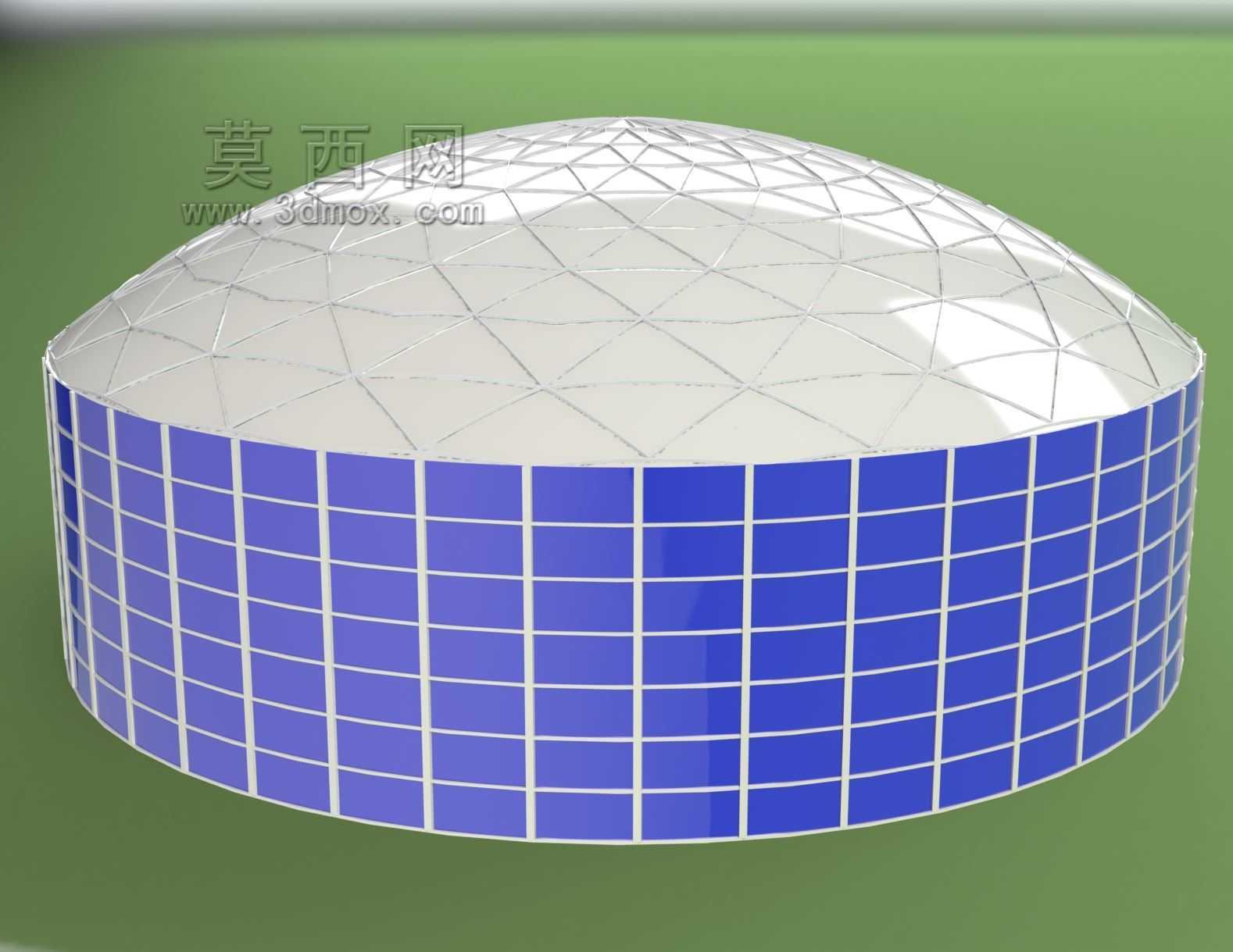

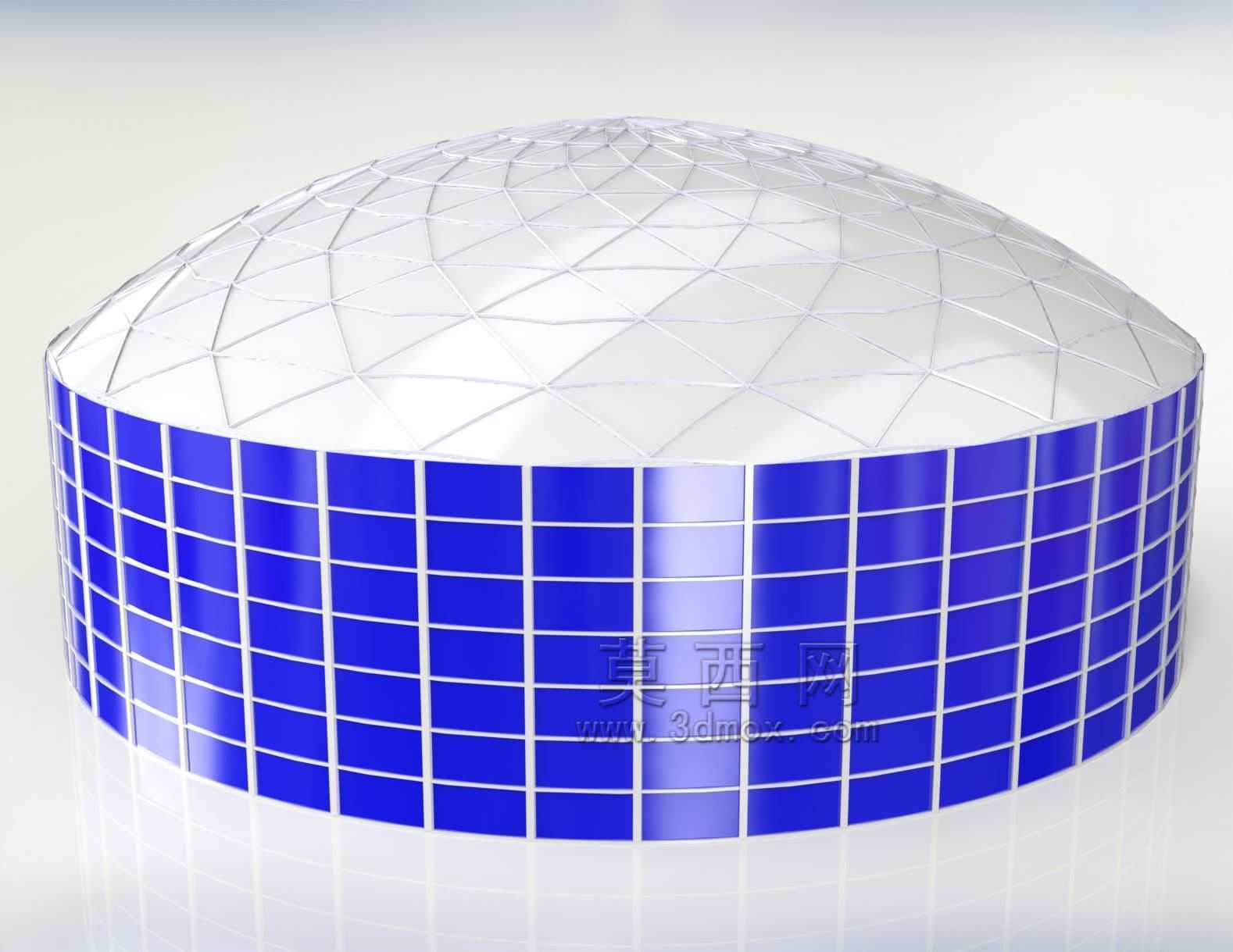

　　结构设计层面，罐体整体采用立式圆柱形态，这种形态的优势在于相同容积下罐体壁板的环向受力最均匀，储水产生的静压力会均匀传递到每一圈壁板上，不会出现矩形储罐边角处应力集中的问题。壁板采用标准化的矩形模块，每一块壁板的四边都预制有螺栓连接孔，拼接时相邻壁板之间夹装食品级密封橡胶条，通过镀锌螺栓均匀紧固，保证拼接缝在长期水压作用下不出现渗漏。顶部采用球面穹顶结构，这种结构一方面可以提升罐体顶部的承载能力，避免顶部积灰、积雪造成顶板变形，另一方面穹顶结构的排水坡度自然形成，降雨时顶部不会积水，减少顶部密封层被长期浸泡老化的风险。穹顶同样采用三角形拼装模块，模块之间通过连接件拼接成整体球面网格结构，受力传递路径清晰，单块模块受力后会将荷载分散到相邻模块，最终传递到罐体壁板和底部基础上，不需要在罐体内部额外设置顶部支撑立柱，避免了立柱占用内部储水空间、立柱与罐体底板连接位置易腐蚀渗漏的问题。

　　安装边界方面，这类罐体对基础的要求相对友好，不需要做复杂的钢筋混凝土整板基础，只需要根据罐体直径做一圈环形的混凝土梁基础，梁面找平后铺设减震密封垫，即可进行壁板的拼接安装，基础的施工成本比同容积的焊接钢罐基础低30%左右。罐体的壁板厚度根据安装高度的不同做梯度设计，罐体下部的壁板因为承受的水压更大，采用更厚的复合板材，上部壁板承受水压较小，采用稍薄的板材，在保证结构强度满足全容积储水承压要求的前提下，尽可能控制整体材料用量，避免不必要的材料浪费。罐体的进出水口、溢流口、排污口、人孔等接口都可以根据现场的管道走向，在壁板预制阶段预留对应的开孔和法兰连接位，现场安装时直接对接管道即可，不需要在现场对壁板进行切割开孔，避免破坏壁板的搪玻璃钢防腐层。

　　在实际选型应用中，这类拼装罐体的尺寸可以根据项目的实际场地大小、储水容积需求灵活调整，通过增减壁板的圈数、调整罐体直径，就可以适配不同的容积要求，不需要重新开模生产非标板材，适配性很强。日常运行过程中，罐体内部不需要做特殊的维护，只需要定期通过底部排污口排出沉积的泥沙，每半年对内壁进行一次冲洗即可，密封胶条的使用寿命可达15年以上，整体使用寿命远高于普通的钢制焊接储罐。需要注意的是，该类罐体为常压储水设备，设计使用过程中不能带压运行，进水口需要设置液位控制装置和溢流装置，避免进水过量造成罐体承压过大，导致拼接缝渗漏或者结构变形。
