折射窗式薄层低温连续烘干设备结构

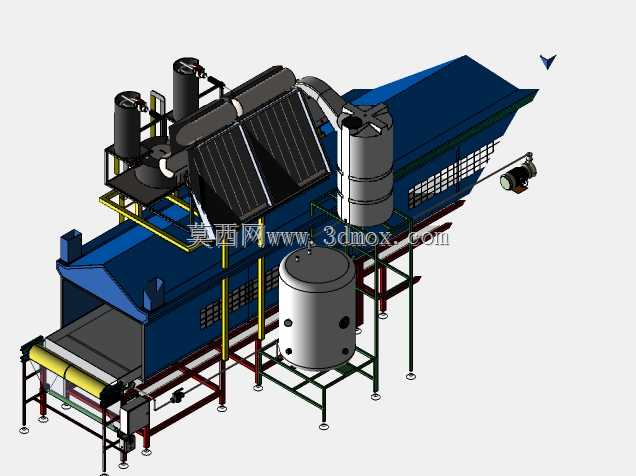

　　折射窗烘干设备的核心应用场景集中在热敏性物料的连续干燥工序，常见于食品加工、农产品深加工、高附加值医药原料干燥领域，这类场景对干燥温度敏感度极高，常规热风烘干易造成物料活性成分流失、色泽劣变，而该类设备依托折射窗薄膜传热原理，可在70-80℃的较低温区间实现远高于常规干燥方式的传质速率，适配对热损伤容忍度极低的物料处理需求。从设备实际用途来看，整套系统可完成从进料到干料出料的连续化作业，进料端配置的网带输送机构可将待干燥物料均匀平铺为设定厚度的薄层，输送速度可根据物料初始含水率、目标含水率灵活调节，避免物料堆积造成的干燥不均问题。设备主体的干燥舱段采用密封式结构设计，顶部布置的折射窗传热组件是核心功能单元，

　　通过特殊的薄膜界面实现热量的高效传递，同时避免加热介质与物料直接接触，减少物料被污染的风险；舱体侧面设置的观察窗可实时观测内部物料的干燥状态，配套的管路系统分别连接加热介质供给单元、余热回收单元与废气排出单元，加热介质在封闭回路内循环，可大幅降低干燥过程的热能损耗。设备配套的立式储液罐、卧式换热罐体分别承担加热介质存储、余热交换的功能，罐体与主体舱段之间的管路全部采用法兰连接，便于后期拆装维护，管路上配置的阀组可独立调节各支路的介质流量，匹配不同干燥工况下的热量供给需求。从设计思路层面，整套结构优先考虑连续作业的稳定性，机架主体采用型钢焊接框架结构，支撑脚配置可调式脚垫，可适应安装地面的不平整度，避免设备运行过程中出现共振偏移；

　　输送网带采用耐温耐腐蚀的材质，张紧机构布置在进料端下方，可快速调整网带张紧度，避免长期运行出现网带打滑、跑偏问题。设备顶部的排气组件经过流道优化，可将干燥过程中蒸发出的水汽快速排出舱外，避免舱内湿度过高影响干燥效率，部分排气可接入余热回收模块，将废气中的余热传递给新进的加热介质，降低整体能耗。从安装边界来看，整套设备为模块化组装结构，主体干燥舱段为最长部件，安装时需预留前后端的输送操作空间，进料端需预留至少1.2米的上料操作位，出料端需预留接料、物料转运的空间，设备侧面距离墙体或其他设备需预留至少0.8米的维护通道，便于操作人员巡检、更换易损件；设备顶部的管路最高处距离安装地面的高度需满足车间净高要求，

　　吊装时需按照机架上标注的吊点位置作业，避免吊装过程中造成结构变形。设备底部的电气控制柜布置在进料端侧方，接线时需做好防水密封处理，避免车间清洗过程中水汽进入柜内造成电气故障。整套结构的受力经过校核，满载运行时机架的变形量控制在允许范围内，各转动部件的同轴度、平行度在装配时需按照工艺要求调整到位，减少运行过程中的磨损与异响。干燥舱内部的导风板经过角度优化，可让舱内的热流均匀覆盖整个网带幅宽，避免出现边缘物料干燥不足、中间物料过干的问题，折射窗薄膜的安装采用快压式结构，当薄膜出现老化、破损时可快速更换，减少设备停机维护时间。
