农用拖拉机配套捆叉悬挂作业装置

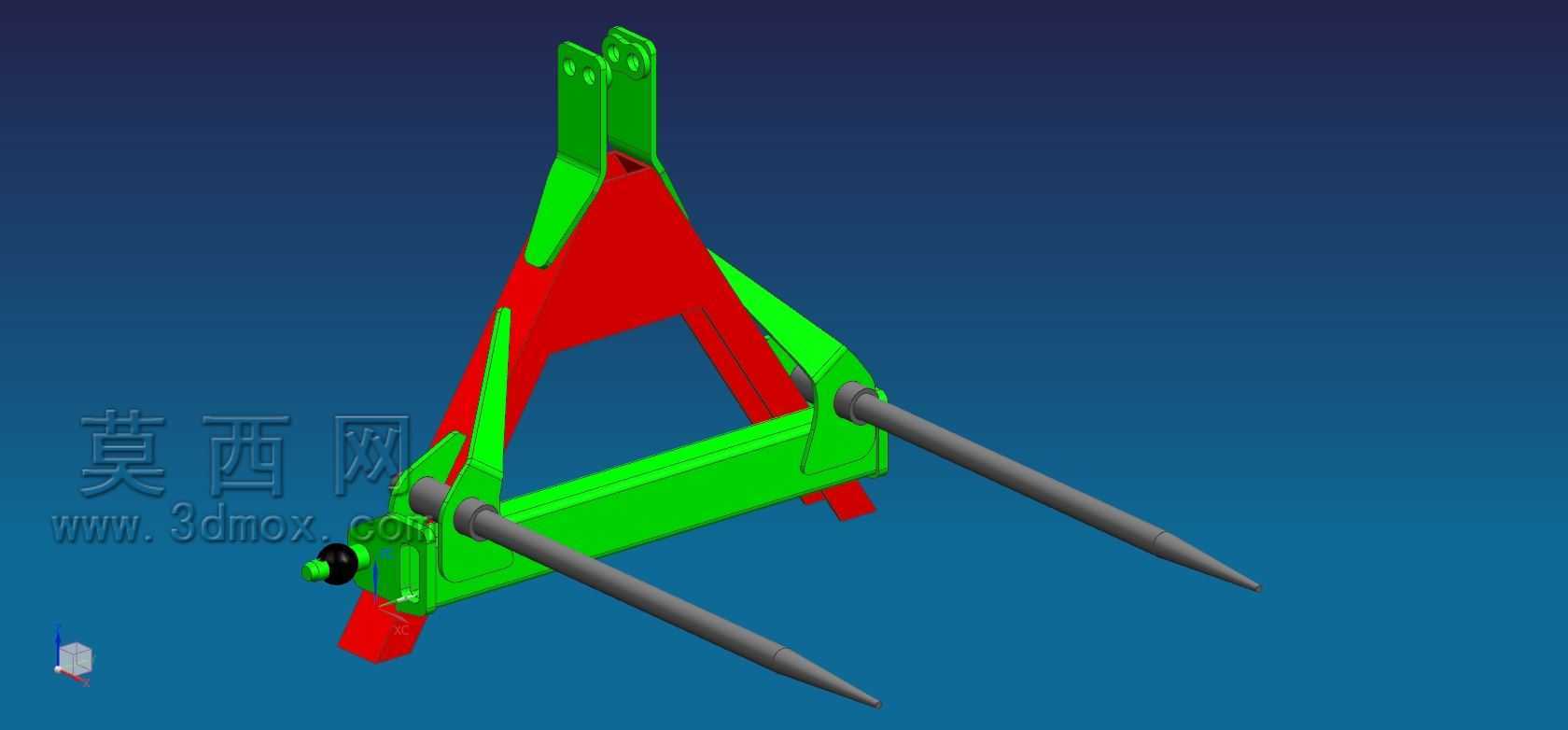

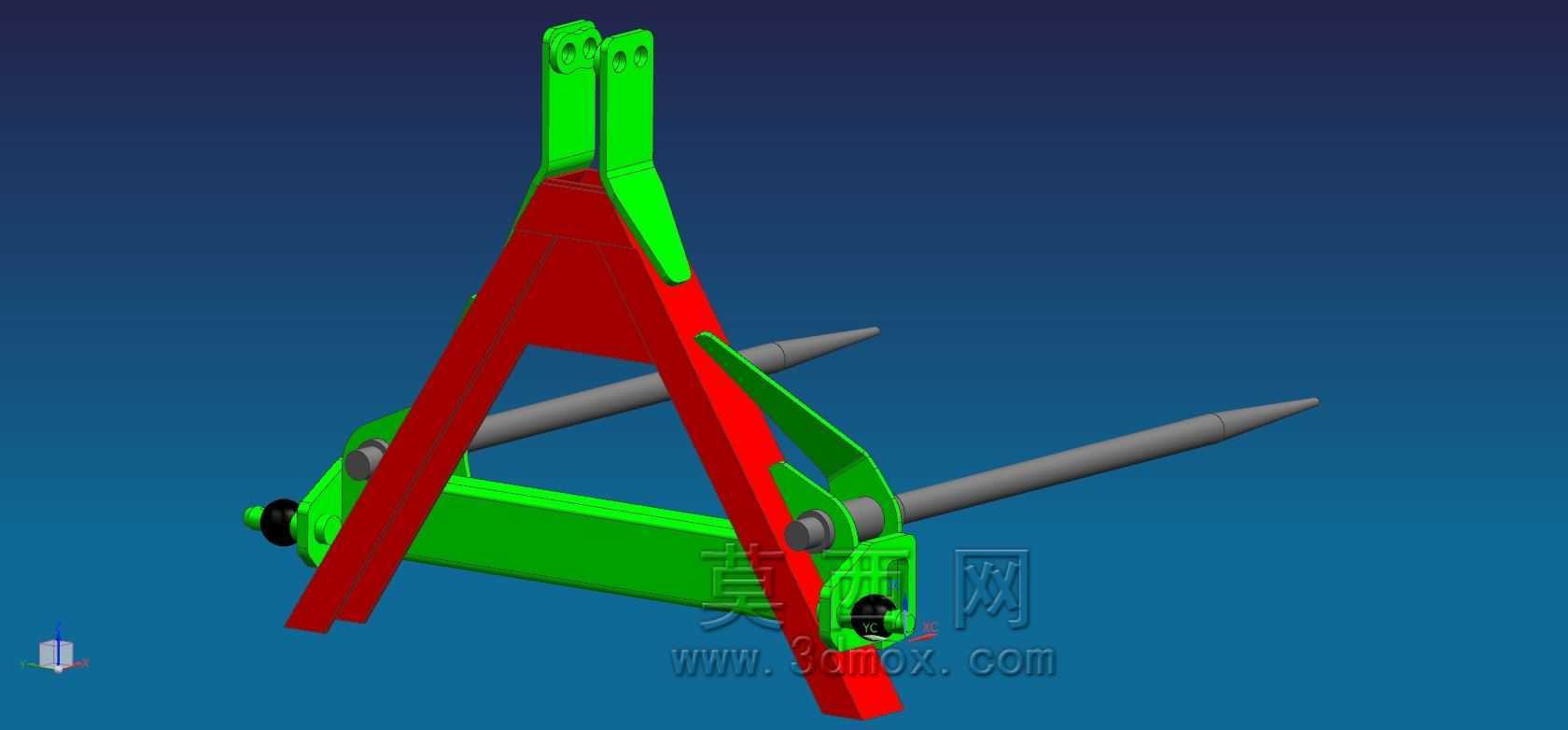

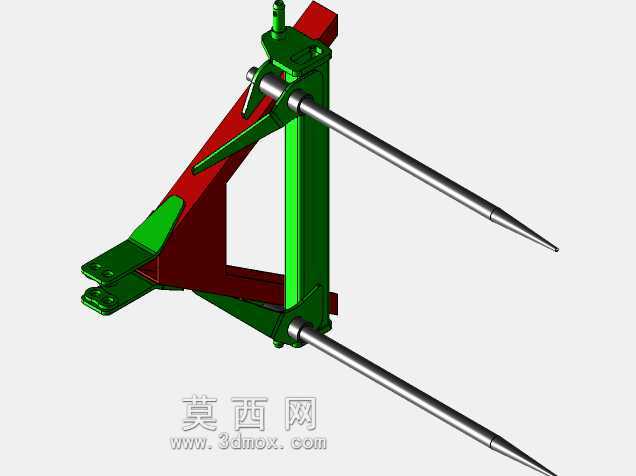

　　这款捆叉是适配农用拖拉机后置三点悬挂系统的作业属具，主要用于草场、农牧场、秸秆收储场地内的圆草捆、方草捆以及成捆秸秆物料的搬运、堆垛、装卸作业，也可适配部分小型装载机的快换悬挂接口，在农牧作业场景中能大幅降低人工搬运草捆的劳动强度，提升秸秆收储、草料转运的作业效率。从结构设计来看，主体承力框架采用三角形桁架式布局，上悬挂点对应拖拉机后悬挂的中央拉杆安装位，两个下悬挂点对应左右下拉杆连接位，完全符合KAT Ⅱ类三点悬挂的安装尺寸规范，可直接匹配对应马力段拖拉机的后悬挂接口，无需额外改装连接支架，安装时仅需将悬挂销插入对应销孔，锁好安全销即可完成挂接，拆卸更换其他属具也十分便捷。前端的两根叉齿采用高强度合金钢圆钢加工成型，

　　端部做了锥度收尖处理，插入草捆时能有效降低刺入阻力，避免叉齿顶推草捆导致散包，叉齿与横梁的连接采用销轴锁固结构，可根据实际作业的草捆尺寸调整两根叉齿的间距，适配不同规格的草捆搬运需求，叉齿根部做了加强筋过渡，能承受满负载草捆的重量，避免长期重载作业出现叉齿变形、断裂的问题。主体框架的红绿配色是农机领域常用的高可见度配色，作业时能让周边人员清晰识别属具位置，降低田间、场院作业的安全隐患，框架上的铰接结构配合拖拉机后悬挂的液压提升系统，可实现叉齿的俯仰角度调整，举升过程中能保证草捆重心稳定，不会出现滑落的情况。设计过程中充分考虑了农牧作业的恶劣工况，所有承力焊缝都采用连续满焊工艺，板材选用高强度低合金结构钢，

　　在保证整体结构强度的前提下尽可能降低自重，避免属具过重导致拖拉机后悬挂负载过大，影响前轮转向附着力。安装边界方面，上悬挂点到下悬挂点的垂直间距、两下悬挂点的水平间距完全遵循KAT Ⅱ类悬挂的标准尺寸，挂接后属具最低点距离地面的最小间隙满足田间作业的通过性要求，不会在行驶过程中刮蹭田埂、土堆，叉齿伸出长度经过反复校核，既能保证插入草捆后有足够的承托深度，又不会因为伸出过长导致举升时前端负载力矩过大，损伤拖拉机悬挂液压系统。在实际作业中，这款捆叉除了搬运草捆，还可通过更换前端属具适配其他农牧作业需求，比如更换推板可实现草料推堆、场地平整作业，更换抓齿可实现散料抓取，通用性较强。结构上的悬挂连接位都做了加厚处理，连接销孔内加装了耐磨衬套，

　　长期使用磨损后仅需更换衬套即可，无需整体更换框架，降低了后期维护成本。整体结构没有冗余设计，所有受力点都经过载荷校核，在1.5吨额定负载下，框架变形量控制在允许范围内，能满足常规草捆的搬运作业需求，适配的拖拉机马力段覆盖50到90马力区间，是农牧区秸秆收储、草料转运环节实用性很强的配套作业属具。
