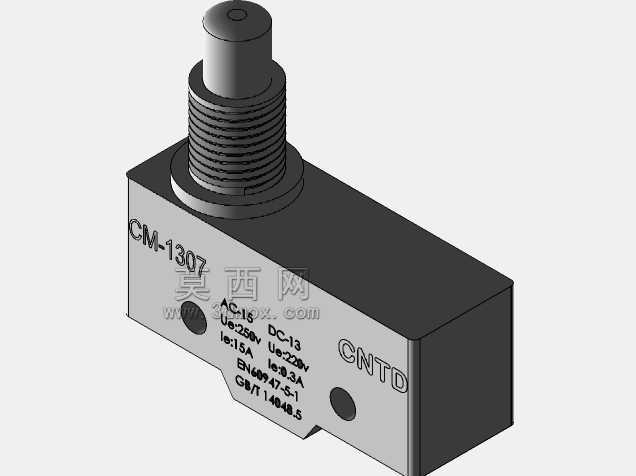

CM-1307型柱塞式微动开关三维结构

　　这款柱塞式微动开关的三维建模完全还原了实物的结构特征，建模过程中优先考虑了设备选型与装配校核的实际需求，所有安装边界、配合尺寸都严格按照实物测绘参数还原，没有做简化处理，方便结构工程师直接调用到整机装配体中做干涉检查与布局验证。在自动化生产线的工位限位场景里，这类微动开关常被安装在工装夹具的行程端点、物料输送线的到位检测位置，依靠顶部柱塞的直动触发方式，相比摆杆型微动开关更适合安装空间局促、触发方向垂直于安装面的场合，比如小型冲压设备的滑块到位检测、自动化装配模组的原点复位确认，触发时的动作行程短，响应速度快，能在毫秒级完成触点通断切换，给PLC控制系统传递到位信号。从结构设计来看，主体采用矩形塑封外壳，

　　外壳侧面预留的两个圆形安装孔是核心安装基准，建模时严格还原了孔位的中心距与孔径参数，安装时可以直接通过M3螺丝固定在设备安装板上，顶部的柱塞部位做了带螺纹的柱体结构，配套的锁紧螺母可以调整柱塞的伸出长度，适配不同的触发间隙需求，避免因为安装公差导致触发不到位或者柱塞被压溃的问题。外壳表面刻印的参数标识也在模型中做了还原，方便工程师在装配评审时快速识别元件的电气参数，触点部分的内部结构虽然做了外观封装，但建模时预留了触点动作的行程空间，柱塞下压到额定行程时，内部的快动机构会完成触点切换，直动式的结构没有多余的传动摆臂，抗偏载能力更强，在有少量粉尘、切削液飞溅的机加工工位也能稳定工作，相比光电式接近开关，

　　这类机械式微动开关不需要额外供电，抗电磁干扰能力更强，在强电设备周边的工位使用时不会因为电磁干扰出现误触发的情况。建模过程中对外壳的分型线、柱塞的密封台阶都做了细节还原，安装面的平面度公差在模型里按照实际零件的要求做了隐含约束，调用模型时不需要再额外调整安装配合面的特征，顶部柱塞的头部做了圆弧过渡处理，避免长期触发时对被检测件的表面造成刮擦损伤，在3C产品小零件的装配检测工位，这种圆弧头部的柱塞不会刮花工件表面的喷涂层或电镀层。这类微动开关的触发力控制在1.5N左右，建模时也考虑了触发方向的受力特征，柱塞的运动方向严格与安装面垂直，不会出现侧向受力导致柱塞卡滞的问题，在做设备运动仿真时，可以直接给柱塞添加线性位移约束，

　　模拟实际触发时的动作过程，验证设备运动部件的行程是否能可靠触发开关，同时也能校核开关安装位置周围是否有其他零部件会在运动过程中误碰柱塞导致误信号。在低压电气柜的门控检测场景里，这款开关也可以安装在柜门的合页侧，柜门关闭时柱塞被压下，给出柜门闭合的信号，允许设备启动，柜门打开时柱塞弹出，切断设备的运行回路，起到安全防护的作用，模型的整体外形尺寸紧凑，宽度和厚度都控制在20mm级别的尺寸范围内，适合在电气柜内部这种布线密集、空间紧张的场景里安装，不需要预留太大的操作空间。
