可调压紧式不锈钢搭扣锁结构设计

　　这类搭扣结构在工业场景里的覆盖范围极广，从小型实验设备的舱门、食品加工生产线的保温罩，到仓储物流的周转箱盖、户外机柜的检修门，但凡需要频繁开合、同时要求闭合后保持稳定压紧力的部位，都能见到同原理结构的应用。和螺栓紧固、插销锁止的方案不同，它不需要额外工具，徒手就能完成开合操作，单次操作耗时不超过两秒，对于需要频繁开启维护、取放物料的工位来说，能大幅降低操作的时间成本。

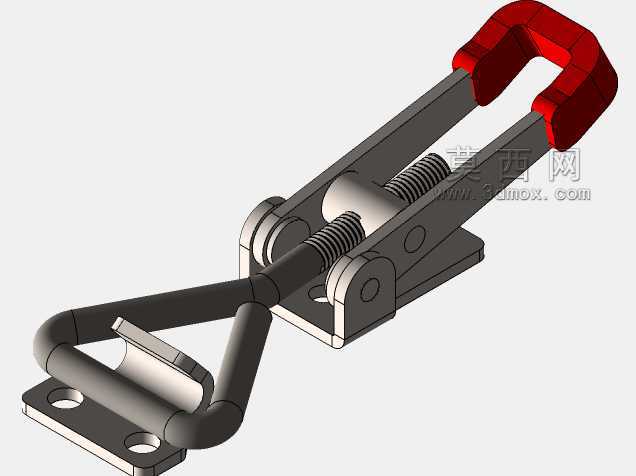

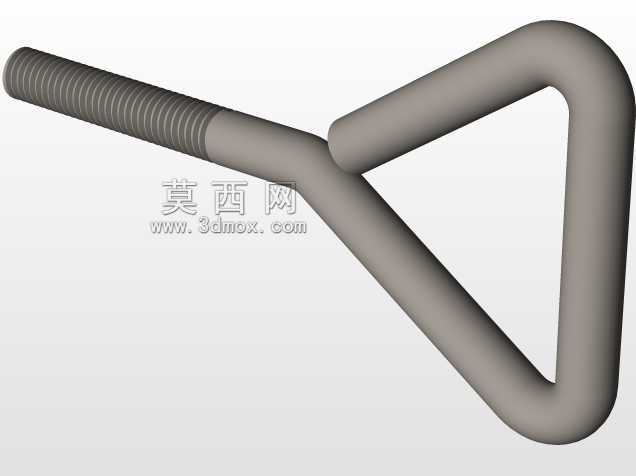

　　从功能逻辑上看，这套结构核心是利用连杆机构的过死点锁止特性实现压紧：当搭扣扳到闭合位置时，连杆铰接点越过机构的运动死点，此时哪怕扣合部位受到向外的张力，机构也不会自行松脱，反而会把张力转化为铰接点的锁止力，只有人为施加反向的扳动力，让铰接点退回死点另一侧，才能完成解锁。结构里集成的调节螺杆，是用来适配不同的安装公差与压紧量需求的——实际装配时，两个安装底座分别固定在门框和门扇上，难免存在焊接、冲孔带来的位置误差，转动调节螺杆就能改变搭扣的有效工作长度，既可以补偿安装偏差，也能根据密封件的压缩需求调整压紧力大小，避免压得过紧导致密封件过早老化，或是压得太松出现密封失效、门体晃动的问题。

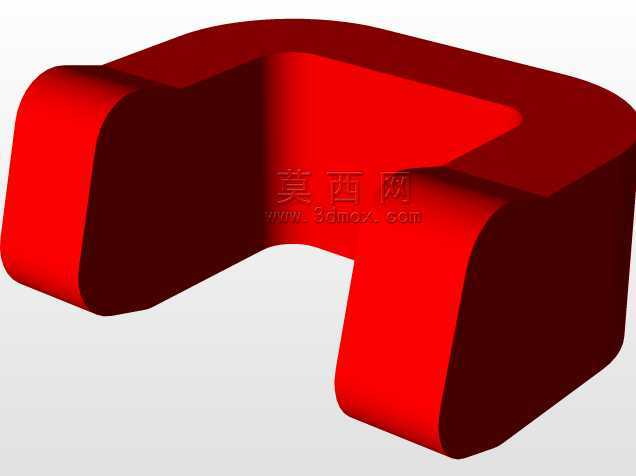

　　设计这套结构的时候，首先要考虑的是受力路径的合理性：锁止状态下，外部施加的拉开力会依次经过挂钩、调节螺杆、连杆组，最终传递到底部的安装底座上，所以每个铰接孔的位置、连杆的截面厚度都要匹配额定的拉紧载荷，避免受力时出现连杆变形、铰接轴剪切断裂的问题。其次要考虑操作的人机工程，扳动部分的环形握把做了大圆角过渡，握持时不会硌手，扳动的行程控制在人手舒适的操作角度内，不需要施加过大的握力就能完成锁止和解锁动作。挂钩部分做了U型开口设计，扣合时不需要精准对位，只要挂钩大致挂住对侧的扣座，扳动握把时就能自动导正位置，降低装配对位的精度要求。

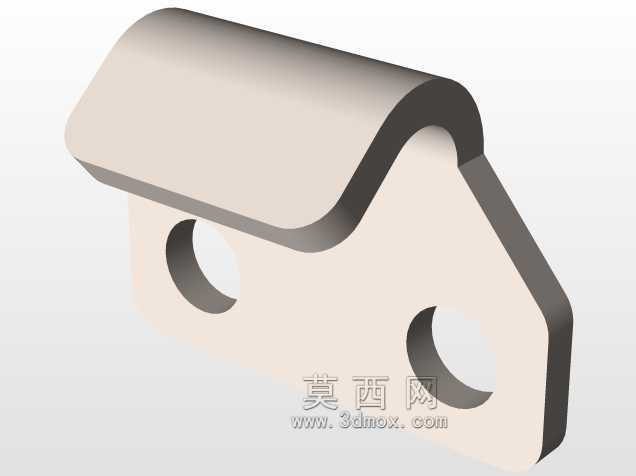

　　安装边界上，这套搭扣的两个安装底座都设计了两个沉头安装孔，孔位间距按照通用五金件的安装规范设定，可以适配M4或者M5的沉头螺钉，安装时只需要在对应的固定面上冲出对应孔位，沉头螺钉拧紧后表面不会突出，不会和运动的连杆部分产生干涉。整体闭合状态下，结构突出安装面的高度控制在较低范围，不会在设备外部形成突兀的突出物，避免人员走动时勾挂衣物、产生磕碰。底座的安装面做了平面度处理，和被固定面完全贴合，锁紧时不会出现局部应力集中导致的底座变形。

　　材质选择上采用不锈钢作为主体材料，一方面是因为这类搭扣很多时候会用在有潮湿、腐蚀的场景，比如食品加工车间的设备需要定期用酸碱清洗剂冲洗，户外机柜要耐受雨水侵蚀，不锈钢的防锈特性能保证长期使用不会出现锈蚀卡滞；另一方面不锈钢的强度足够，不需要做额外的表面涂装，整体外观整洁，符合洁净场景的使用要求。铰接部位的配合间隙做了精准控制，既保证活动时没有卡顿感，也不会因为间隙过大出现锁止后的松旷晃动，长期反复开合后也不会出现磨损量超标的问题。

　　在实际选型应用时，需要先确认被固定部位需要的压紧力大小，对应选择合适规格的搭扣，同时要测算两个安装面的间距，通过调节螺杆调整到合适的工作长度，保证锁止后能达到预期的压紧量。如果是用在有密封胶条的舱门上，要注意调整压紧力到胶条的合理压缩量范围，一般压缩量控制在胶条厚度的三分之一左右，既能保证密封效果，也不会因为过度压缩导致胶条失去弹性。对于有振动工况的设备，可以在调节螺杆上增加防松螺母，调整好长度后锁紧防松螺母，避免长期振动导致螺杆转动、压紧力下降。
