tosan钻机配套电机齿轮箱传动结构

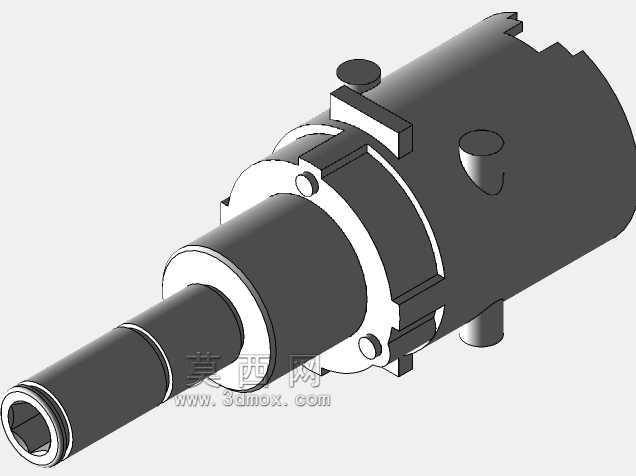

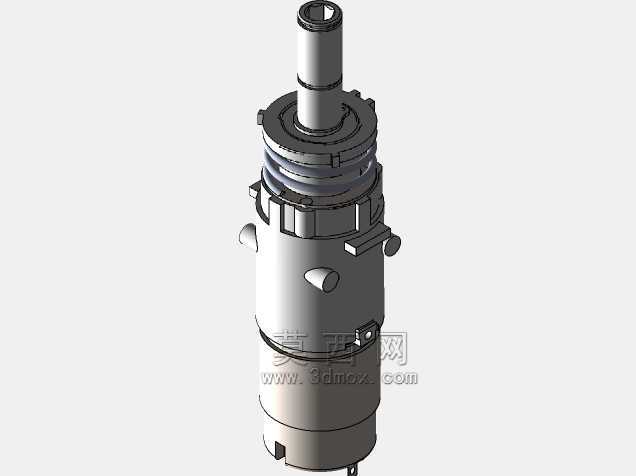

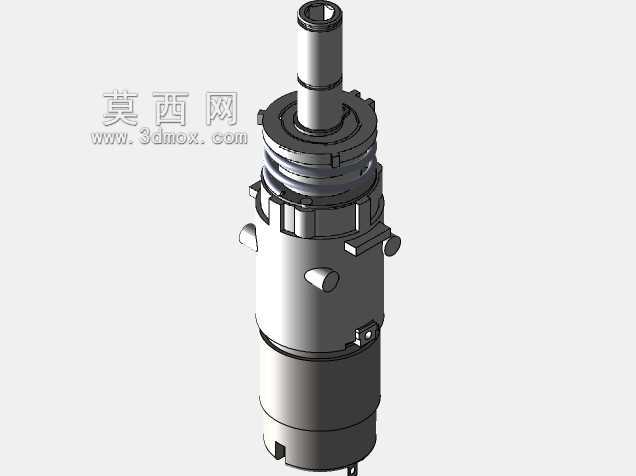

　　在油气开采、矿山钻探、岩土锚固这类野外施工作业场景里，钻机的动力输出稳定性直接决定了成孔效率与作业安全，这套集成于电机输出端的齿轮箱结构，正是锚定式钻机动力传输路径里的核心承力部件。不同于普通工业减速箱的通用化设计，该结构从一开始就围绕钻机井下作业的高扭矩、强振动工况做适配，整体采用同轴式布局，动力输入段直接对接电机转子输出轴，省去了额外的联轴器连接结构，能在有限的径向尺寸空间内完成扭矩放大与转速匹配，避免了分体式动力头常见的同轴度偏差问题。从结构布局来看，上部伸出的细长轴段为动力输出端，直接连接钻具夹持机构，轴段表面做了阶梯式限位设计，不同直径的轴肩分别对应轴承内圈定位、动密封安装、钻具连接止口的功能，安装时无需额外调整轴向间隙，

　　只要顺着轴肩推入到位即可完成定位，能大幅降低现场拆装的调试难度。齿轮箱的壳体采用分段式圆柱结构，外壳上分布的多个凸台结构并非工艺冗余，其中径向对称布置的凸台为安装定位销孔位，用于将整个动力齿轮箱固定在钻机进给滑架的安装座上，承受钻进过程中的轴向进给力与反向冲击扭矩；侧面其余的小型凸台则预留了润滑油注油口、油位观察孔与透气塞的安装位置，满足闭式齿轮传动的润滑维护需求。内部传动采用行星齿轮组搭配定轴齿轮的组合传动方案，靠近电机侧的高速级采用斜齿行星结构，能在高转速输入下降低齿轮啮合噪音，同时均布的行星轮可以将输入扭矩分流传递，大幅降低单对齿轮的接触应力，适配电机启动瞬间的峰值扭矩冲击；低速级则采用直齿定轴传动，

　　直接将放大后的扭矩传递到输出轴，直齿结构的轴向力极小，可以简化输出端的轴承选型，不用额外设置承受大轴向力的推力轴承组，进一步压缩了齿轮箱的整体轴向尺寸。在安装边界的设计上，整个齿轮箱的最大外径控制在适配钻机滑架安装腔的尺寸范围内，壳体下部的环形凸缘为安装定位基准，与滑架安装孔的配合公差选用H7/k6的过渡配合，既能保证装配时的定位精度，又不会因为配合过紧导致野外低温环境下拆装困难。输出轴的伸出长度经过精确核算，既保证钻具夹持器有足够的安装配合长度，又不会因为轴伸过长导致钻进时轴端绕度过大，加剧密封件与轴承的磨损。输出轴与壳体之间的密封采用多重组合结构，最外侧为防尘密封圈，阻挡钻进过程中产生的岩屑、泥浆进入箱体内部，

　　内侧为两道骨架油封，承受箱体内齿轮油的压力，避免润滑油泄漏污染钻具或者电机部件。这套结构在设计时充分考虑了野外作业的维护便利性，壳体的分段连接面均采用止口定位加螺栓紧固的结构，拆卸时只要松开连接螺栓就能将各级传动组件整体抽出，不需要专用的拉马或者拆卸工具，现场更换易损件的时间能压缩到半小时以内。齿轮箱的润滑方式采用飞溅润滑，内部加注的齿轮油油位刚好浸没低速级大齿轮的三分之一齿高，钻机在不同倾斜角度作业时，只要倾斜角度不超过三十度，都能保证齿轮啮合面得到充分润滑，不会出现干磨情况。壳体外部没有多余的凸起结构，整体外轮廓光滑，在钻机进给滑架上移动时不会被岩屑、锚杆等杂物勾挂，适配钻机上下往复进给的运动工况。针对钻机作业时的强振动特性，箱体内所有齿轮与轴的连接都采用渐开线花键配合，相比普通平键连接，花键的接触应力分布更均匀，能承受频繁的正反转冲击扭矩，不会出现平键滚键、轴槽开裂的失效问题。轴承选型上全部采用重载深沟球轴承搭配短圆柱滚子轴承的组合，既能承受径向的钻进载荷，又能适应少量的轴向窜动，轴承的安装位置都设置了对应的润滑脂加注通道，日常维护时不用拆开箱体就能补充润滑脂，延长轴承的使用寿命。
