带翘板开关的三合一AC电源输入插座

　　这类部件在台式仪器、工控机箱、小型电源设备、医疗辅助装置以及各类需要外部市电接入的整机上十分常见。它把原本分散布置的AC输入接口、电源通断开关和保险安装位整合到同一个面板组件里，装配时只需在钣金或塑料面板上开出一个矩形安装孔，即可完成市电入口的主要功能布置，相比分别采购插座、开关、保险座再逐一开孔固定，面板加工和内部接线都更集中。

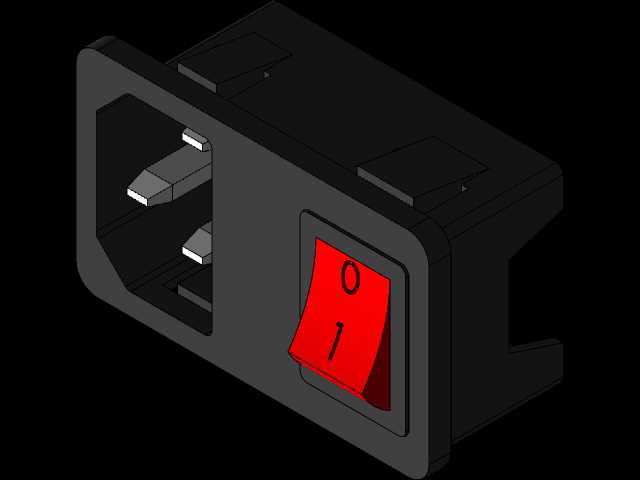

　　从实际使用看，设备后侧或侧面预留该组件后，带IEC品字头的电源线可以直接插入，线缆插拔方向与面板基本垂直，插头插入后由插座内部弹片夹持，外侧依靠标准接口轮廓限位。红色翘板开关位于输入侧，操作面突出于面板，0档与1档标识清晰，操作人员在设备上电、断电和故障排查时能够快速判断供电状态。开关拨块采用醒目的红色，在黑色壳体上对比明显，昏暗机柜环境或生产线快速巡检时也不容易误认。

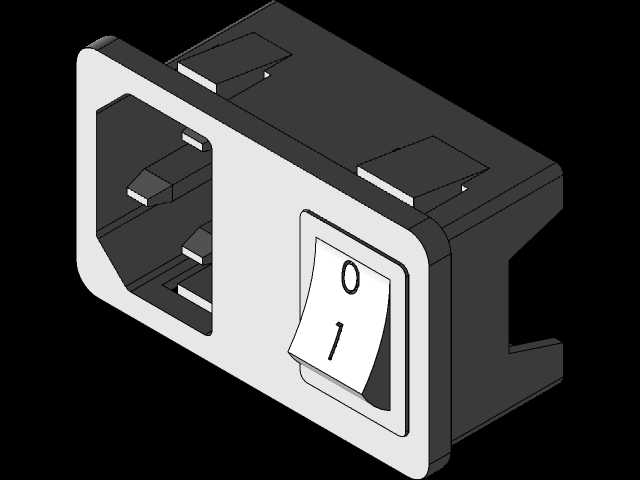

　　结构设计上，外壳主体为黑色绝缘材料，外形接近长方体模块，前端是带法兰边的安装面，后端延伸出容纳端子和触点的腔体。面板左侧为三芯输入插口，能够对应火线、零线和地线的插接位置；右侧布置翘板开关，开关周围有独立边框，拨块摆动时与壳体保持间隙，避免卡滞。模块顶部和侧面可见卡扣、定位凸台及加强结构，这些特征在装入面板后与开孔边缘配合，起到防转、限位和承受插拔力的作用。

　　安装边界需要重点关注面板开孔尺寸、法兰覆盖范围以及模块向后伸入机箱的深度。前端法兰面应贴合设备外壁，后端腔体不能与内部电源板、线束、变压器或散热片发生干涉。由于插座承担市电输入，周边应保留足够的爬电距离和电气间隙，尤其是金属机箱内，接线端子附近不宜紧贴导电边板。插拔电源线时会产生侧向和轴向力，面板材料过薄时应增加衬板或利用卡扣、螺丝位进行加固，防止长期使用后开孔松动。

　　三维建模时，前端品字插口的轮廓、内部接地片和两个导电插片的位置需要准确表达，因为这些结构直接决定电源线能否顺利插入。翘板开关部分要建立真实的摆动关系，拨块圆弧面、0/1标识、开关框与壳体之间的台阶都应保留，便于后期做面板效果图和装配干涉检查。后端端子、卡扣、加强筋和安装脚不能简单省略，它们虽然在成品外观中不显眼，却会影响机箱内部布局。

　　在设备选型阶段，工程师通常会先确认整机额定电流、电压等级、保险丝规格、进线方式以及面板可用空间，再决定采用这种集成式AC输入组件。它的优势不只是减少零件数量，更在于让强电入口布局规范：外部线缆接入、电源开关操作、过载保护更换都围绕同一区域完成，内部走线短，接线点集中，量产装配时工序更清晰。对于需要频繁移动、维护或在台架上测试的设备，该结构还能减少外露导线和零散开关带来的碰损风险。

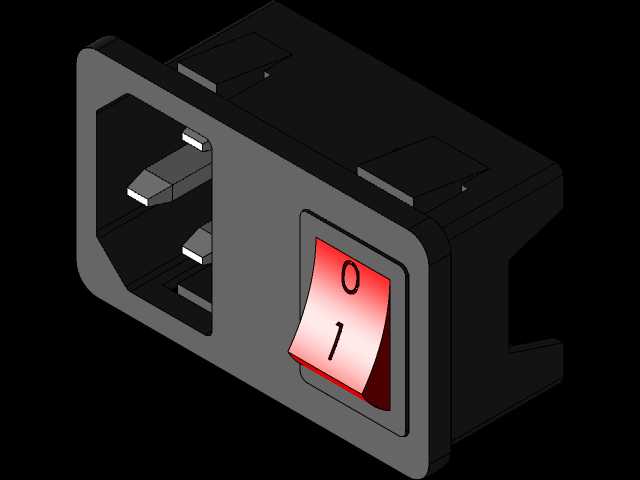

　　模型呈现时应注意黑色塑料壳体的哑光质感、红色开关拨块的高光面以及金属插片的边缘细节。插口内部不能做成实心封闭结构，否则会失去接插件的识别特征；开关拨块也不宜与边框完全贴合，应体现实际摆动间隙。整体比例上，前端面板较宽，后端模块向设备内部延伸，顶部卡扣和侧面定位特征用于装配约束。围绕这些结构进行设计复核，可以帮助结构工程师在面板开孔、线束走向、安规距离和后期维护之间取得平衡。
