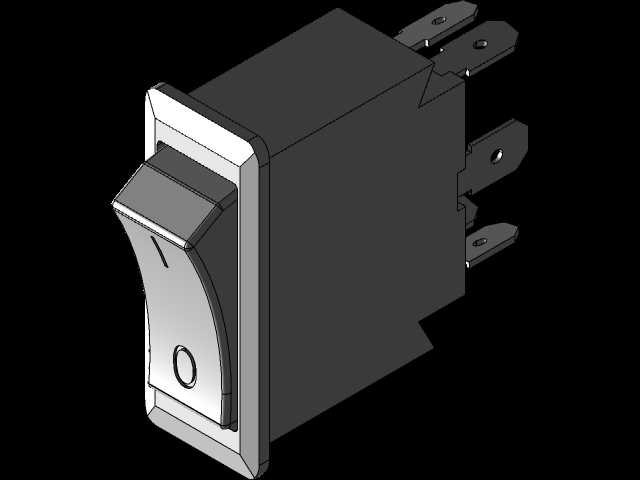

船型翘板两档电气控制开关

　　这类翘板式两档开关在低压电控回路里属于最常见的手动通断元件，面板嵌入式的安装形态决定了它大量出现在通讯机柜、台式测试设备、小型机电控制柜、车载配电盒以及桌面式工业仪器的操作面板上。日常选型时最先要核对的就是面板开孔边界，这类器件普遍采用矩形卡装结构，壳体两侧自带弹性卡扣，插入面板预开孔后靠卡扣反向压紧面板背面，不需要额外螺母锁附，装配效率在批量整机走线时优势很明显。

　　从结构拆分来看，外露操作部分是带弧度的翘板按键，按键表面做了内凹的指触曲面，操作人员单手按压时指尖不会打滑，按键行程短，档位切换的落位感清晰，0位对应回路断开、1位对应回路导通，两档之间没有中间停留档位，避免操作人员误停在半接触状态。壳体主体采用阻燃绝缘塑压成型，把内部动触片、静触点、复位弹性件完全封闭在腔体内，正面按键和壳体之间预留均匀的活动间隙，既保证按压动作不卡滞，也能阻挡日常环境中的浮尘、溅液直接进入触片区域。

　　背部引出的多片插式接线端子是这类开关的典型特征，端子采用黄铜基材表面镀锡处理，插片厚度和宽度适配行业通用的冷压插簧，布线时工人不需要拧螺丝压线，直接把预压好的插簧推到端子上即可完成接线，防退结构能避免设备运输振动后插簧松脱。多端子布局也支持双刀同步通断的接线需求，可以同时切断火线和零线，或者在双回路供电场景里同步控制两路独立负载，相比单刀开关在安全防护等级上更有优势。

　　建模过程中首先要把壳体的分型轮廓做准，面板侧的装饰凸沿尺寸要大于面板开孔，装配后凸沿完全遮盖开孔边缘的加工毛刺，背面卡扣的悬空厚度、张开量需要反复核对，卡扣根部做圆角过渡避免反复拆装时出现应力断裂。翘板按键的旋转支点要和壳体上的转轴槽同轴配合，支点处预留合理的配合间隙，按压时按键绕支点小幅转动，一端下压触发内部动触片弹跳，另一端抬起形成明显的档位反馈。内部触片的弯折角度直接决定开关的按压力度和接触压力，触片弹力过大会导致按键手感发硬、长期操作手指疲劳，弹力过小则会出现触点接触电阻偏大、负载工作时触点发热的问题，设计时通常把触点间的正压力控制在既能抵御振动工况下瞬断、又不会让操作力超出人体工学舒适区间的范围。

　　安装边界上需要在面板后方预留足够的插线空间，除了壳体本身的插入深度，还要给背部插簧、引出导线留出弯曲余量，避免导线被柜体内部的横梁、其他元件挤压导致端子受力退针。面板开孔的边角圆角要和壳体安装位的圆角匹配，开孔尺寸公差控制在合理区间，开孔过大会导致开关在面板内晃动，开孔过小则会出现卡扣无法完全弹开、装配后开关松脱的问题。

　　实际工况里这类开关经常面对短时过载电流，触点部分采用银合金覆层来抑制通断瞬间产生的电弧烧蚀，频繁启停的场景下触点寿命比普通纯铜触点高出数倍。绝缘壳体的耐温等级要匹配柜内的温升环境，周围元件持续散热时壳体不能出现软化变形，翘板按键的耐候性也要考虑，长期暴露在室内紫外光照或者操作面板擦拭溶剂接触的场景下，表面不能出现发白、开裂、标识脱落的问题。整机布线时端子的接线方向要顺着导线走线方向排布，避免插簧和端子之间形成侧向拉力，多联开关并排安装时要在两个开关之间预留少量间隙，避免相邻按键按压时出现摩擦干涉，操作面的凸起高度也要和机柜面板的整体外观协调，凸起过高容易在设备搬运过程中被误碰，凸起过低则操作人员盲操作时很难凭触感定位按键位置。
