塑料挤出成型用定型模头结构设计

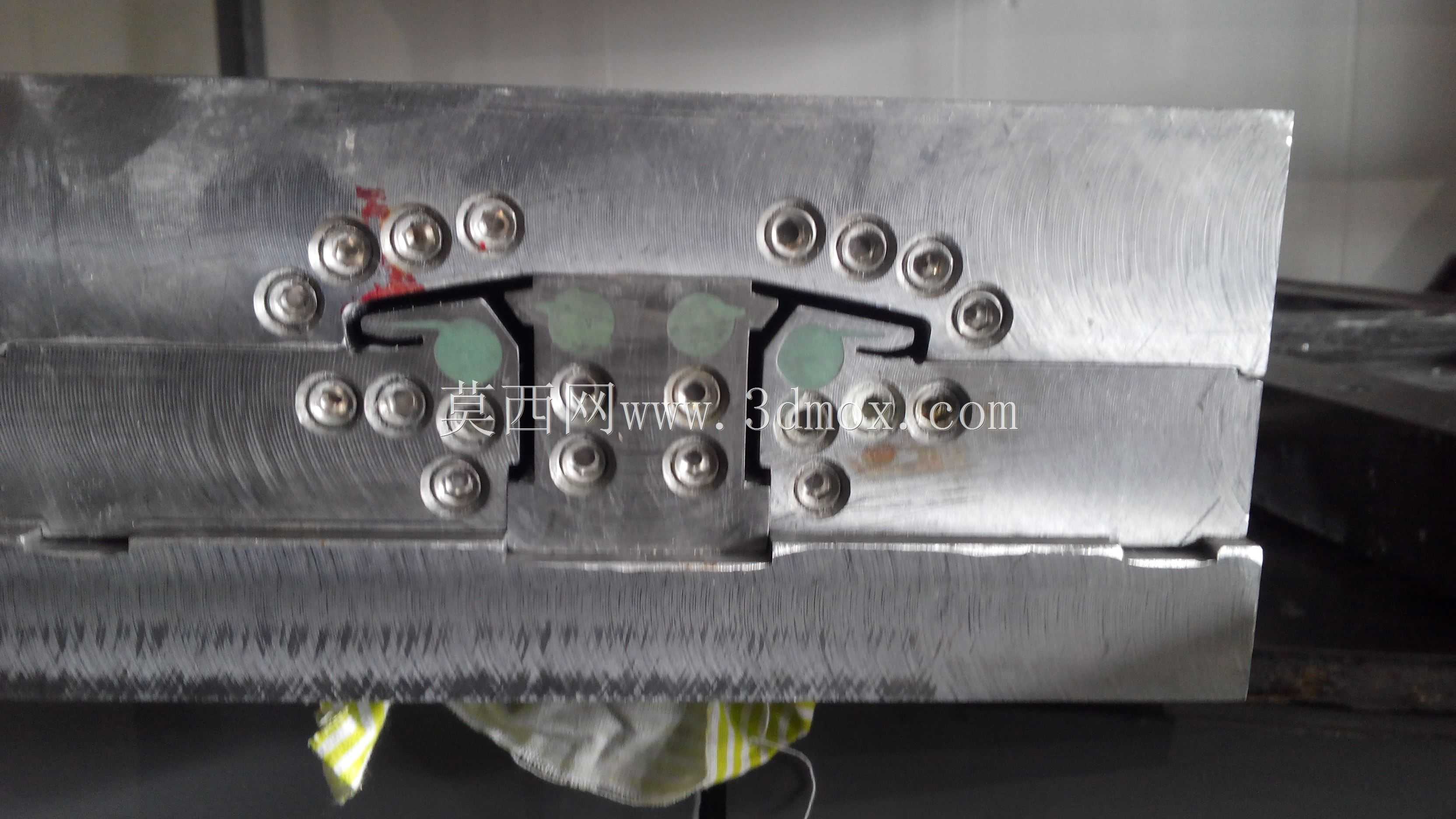

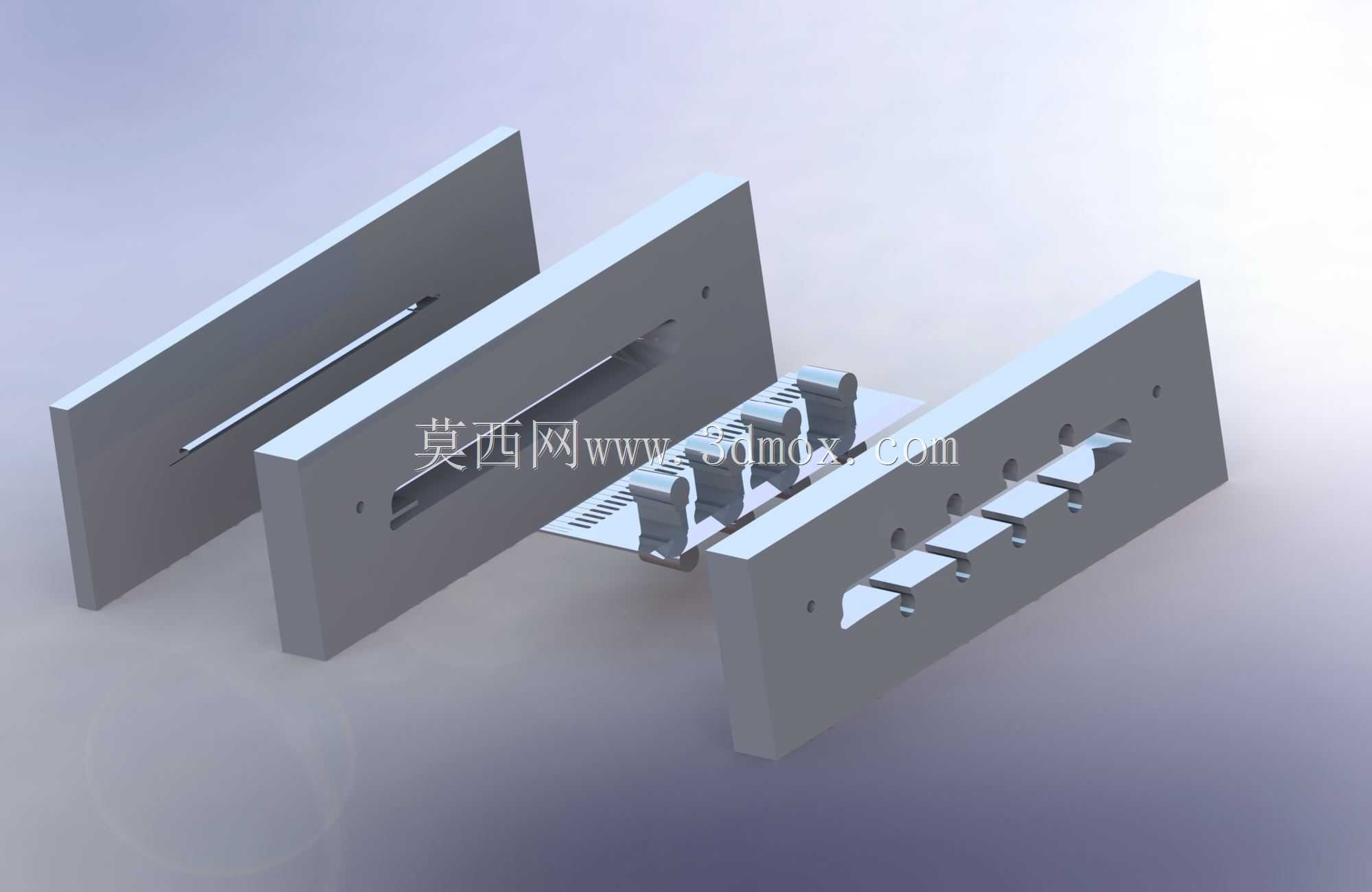

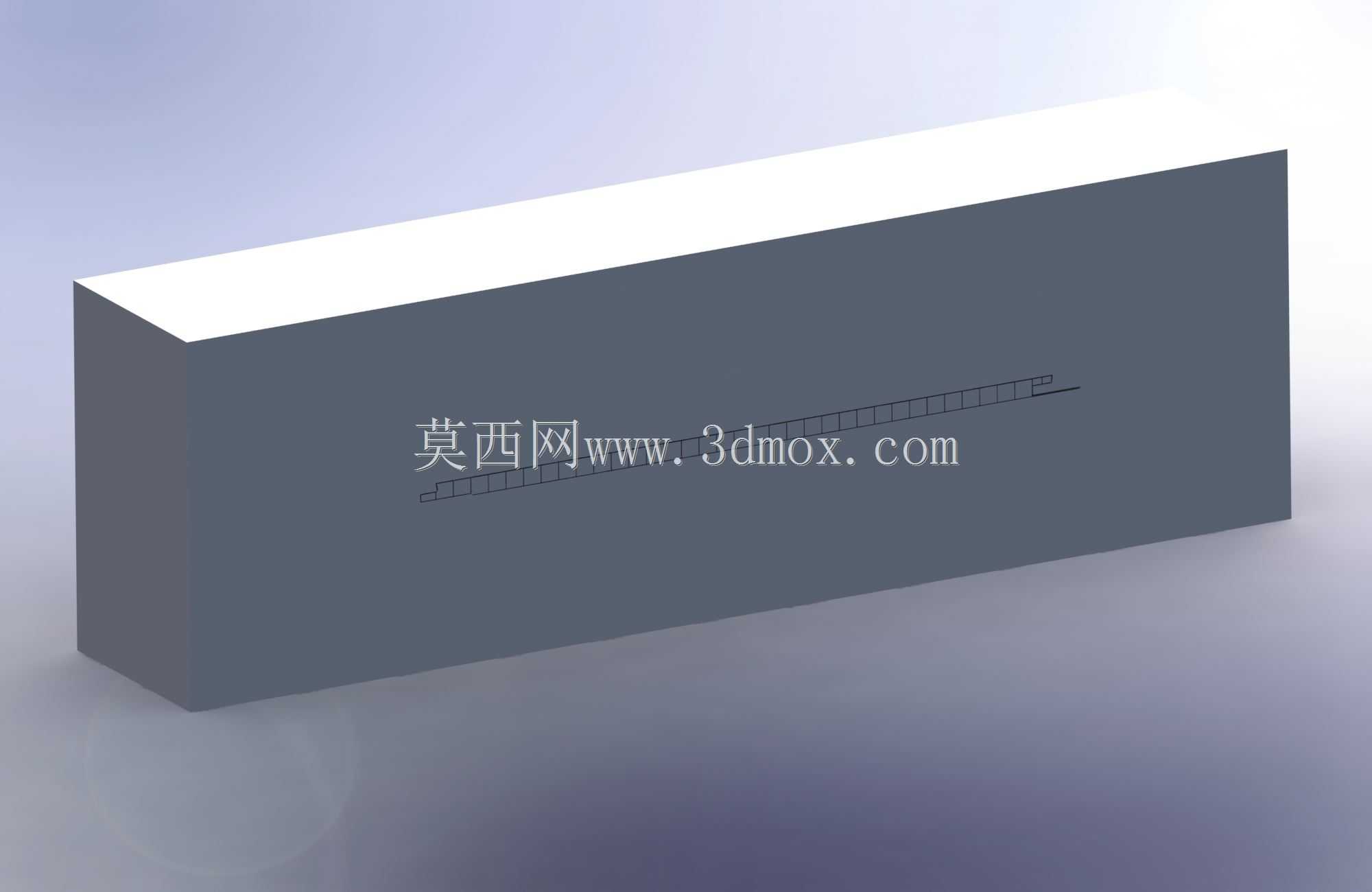

　　这套挤出成型工装核心服务于热塑性塑料连续挤出生产环节，在异型材、板材类挤出生产线中，承担熔融塑料从挤出机输出后的定型、流道均化、截面校准功能，是挤出生产线中决定最终制品截面精度、表面质量的核心工装部件，常见于PVC异型材、工程塑料板材、密封胶条等产品的生产场景，直接对接挤出机出料端与后续冷却牵引工位。整套结构采用分体式模块化设计思路，将模头拆分为流道板、定型板、校准板三个独立模块，各模块之间通过定位销做精准对位，螺栓做锁紧固定，这种拆分逻辑首先是为了加工阶段的便利性——深腔流道、异形截面的成型面在分体状态下可以采用铣削、慢走丝加工获得更高的尺寸精度，避免整体式结构内部流道加工时出现的刀具干涉、抛光不到位问题；

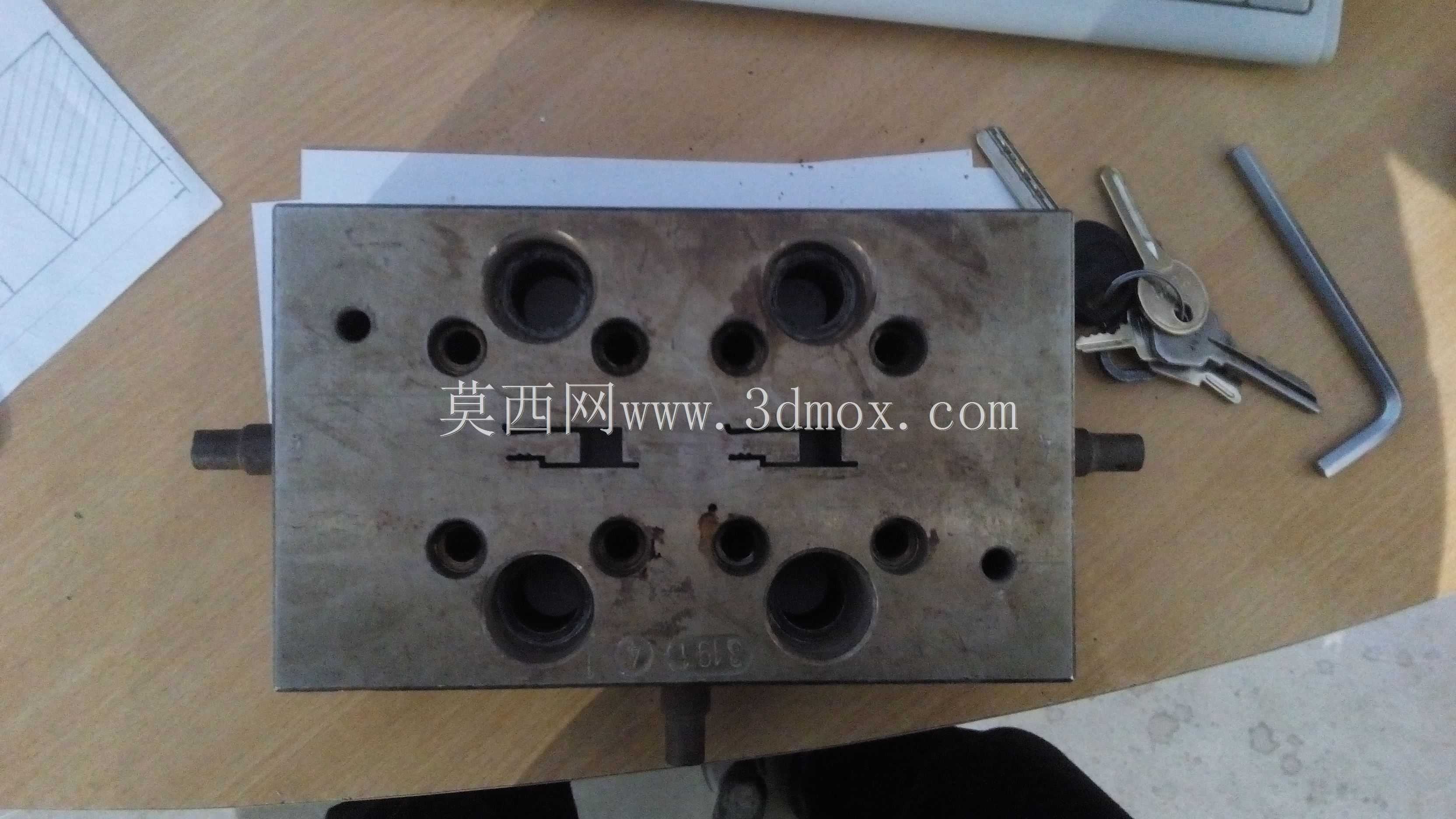

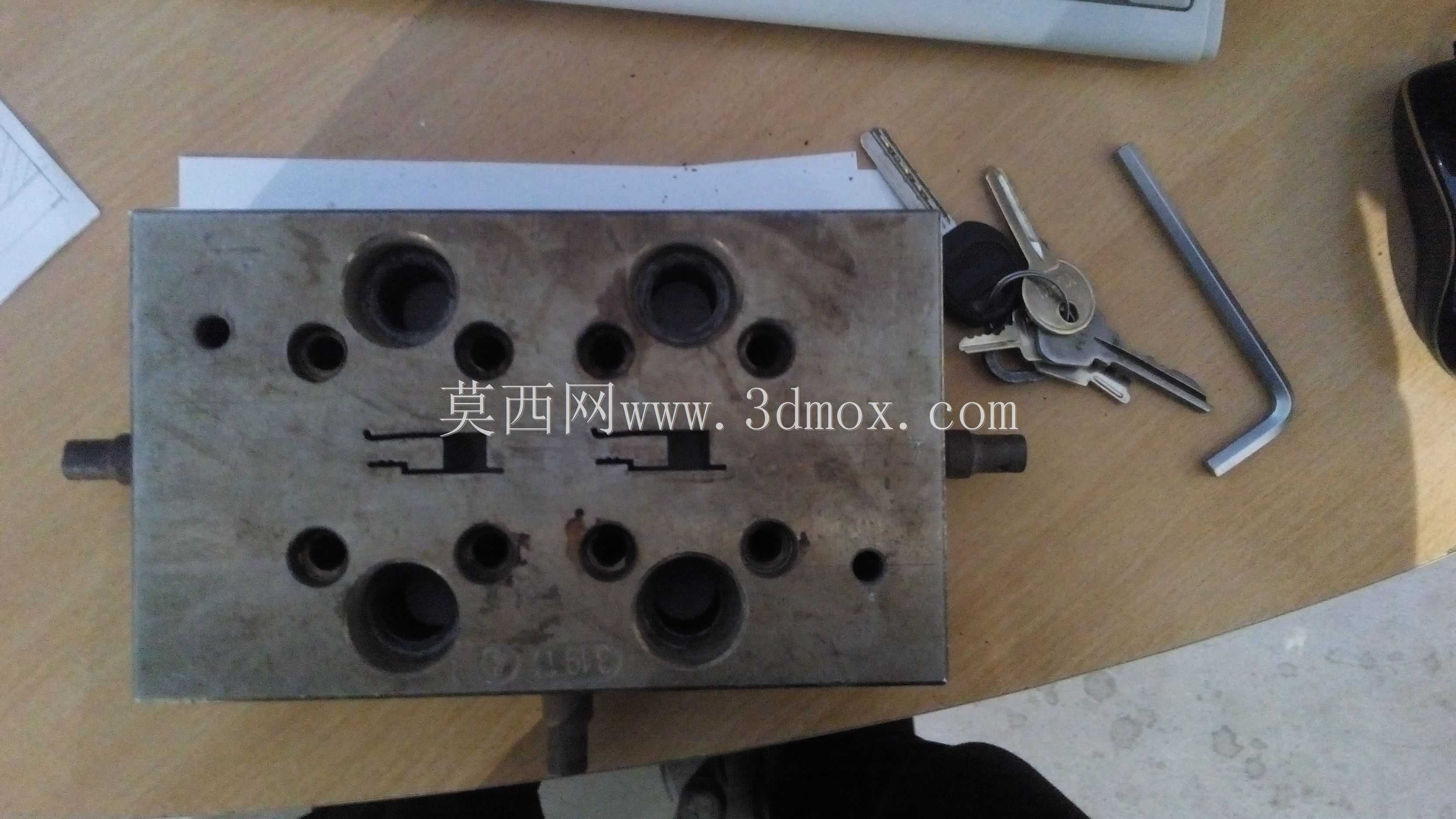

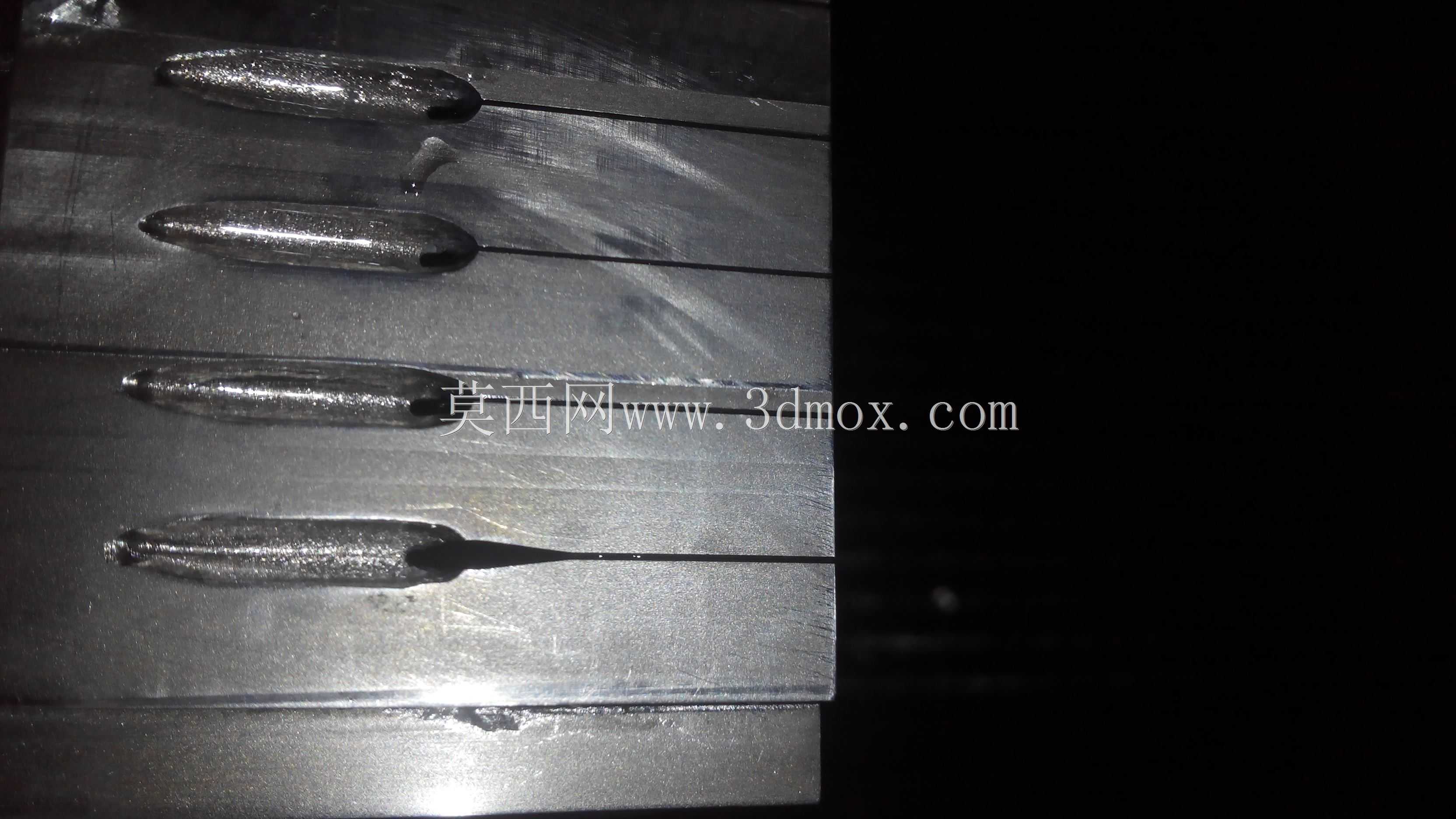

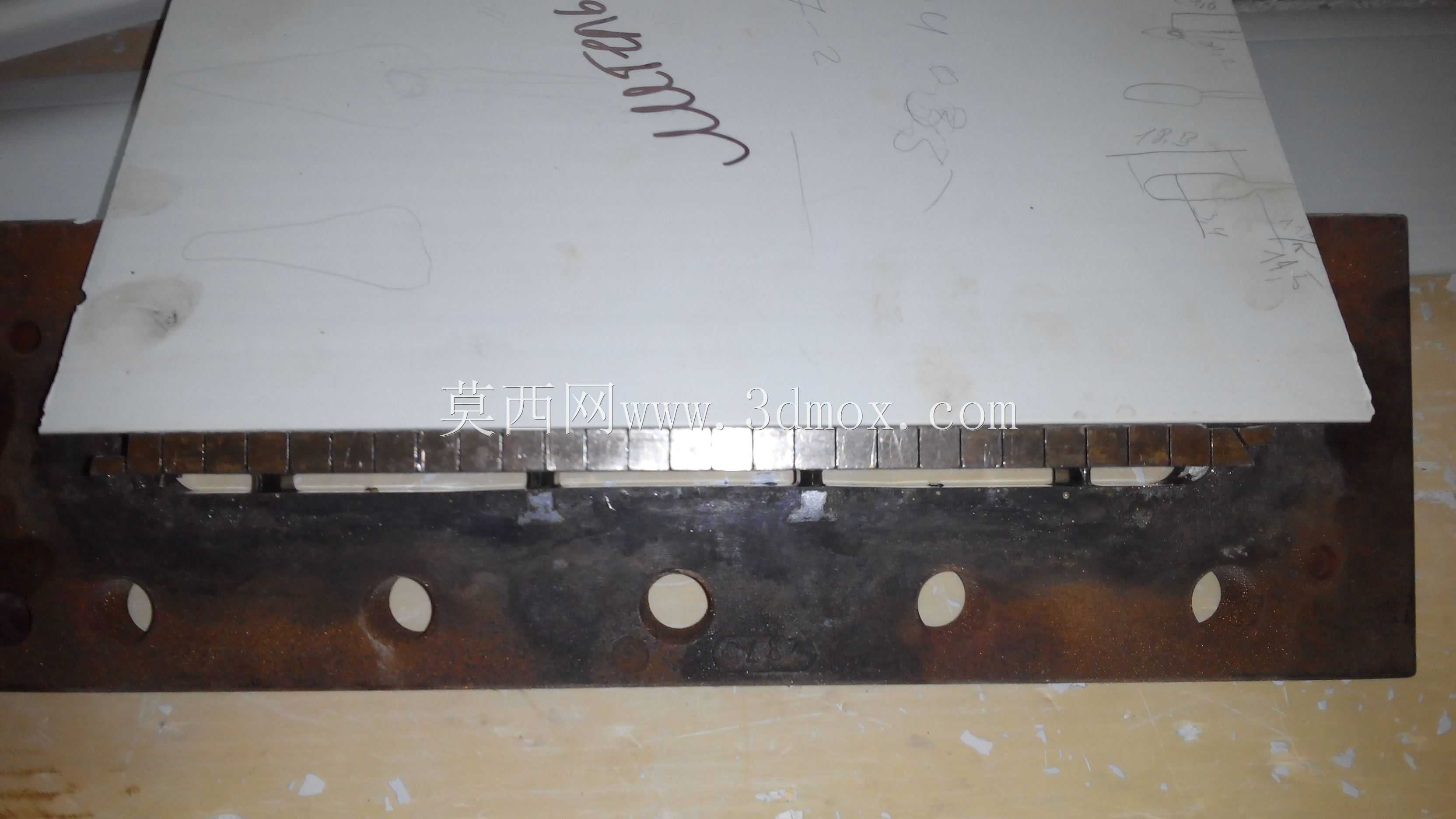

　　其次是生产维护阶段的便利性，当生产过程中出现流道积料、局部磨损时，不需要拆解整套模头，仅需拆开对应模块即可完成清理、修模作业，大幅减少产线停机维护的时间。从结构布局来看，靠近进料端的两块板件承担流道均压功能，内部流道从圆形进料口逐步过渡为与制品截面匹配的扁平流道，流道表面做镜面抛光处理，减少熔融塑料流动过程中的阻力，避免出现滞料分解的问题，流道的压缩比根据常用加工塑料的熔融指数做匹配设计，保证熔体在流道内各位置的流速均匀，避免最终制品出现厚度不均、内应力集中的缺陷。靠近出料端的板件为定型校准板，板上开设的多组阶梯式成型槽直接决定最终挤出制品的截面尺寸，成型槽的入口端做1度左右的脱模斜度，避免冷却收缩的制品与模腔发生剐蹭，

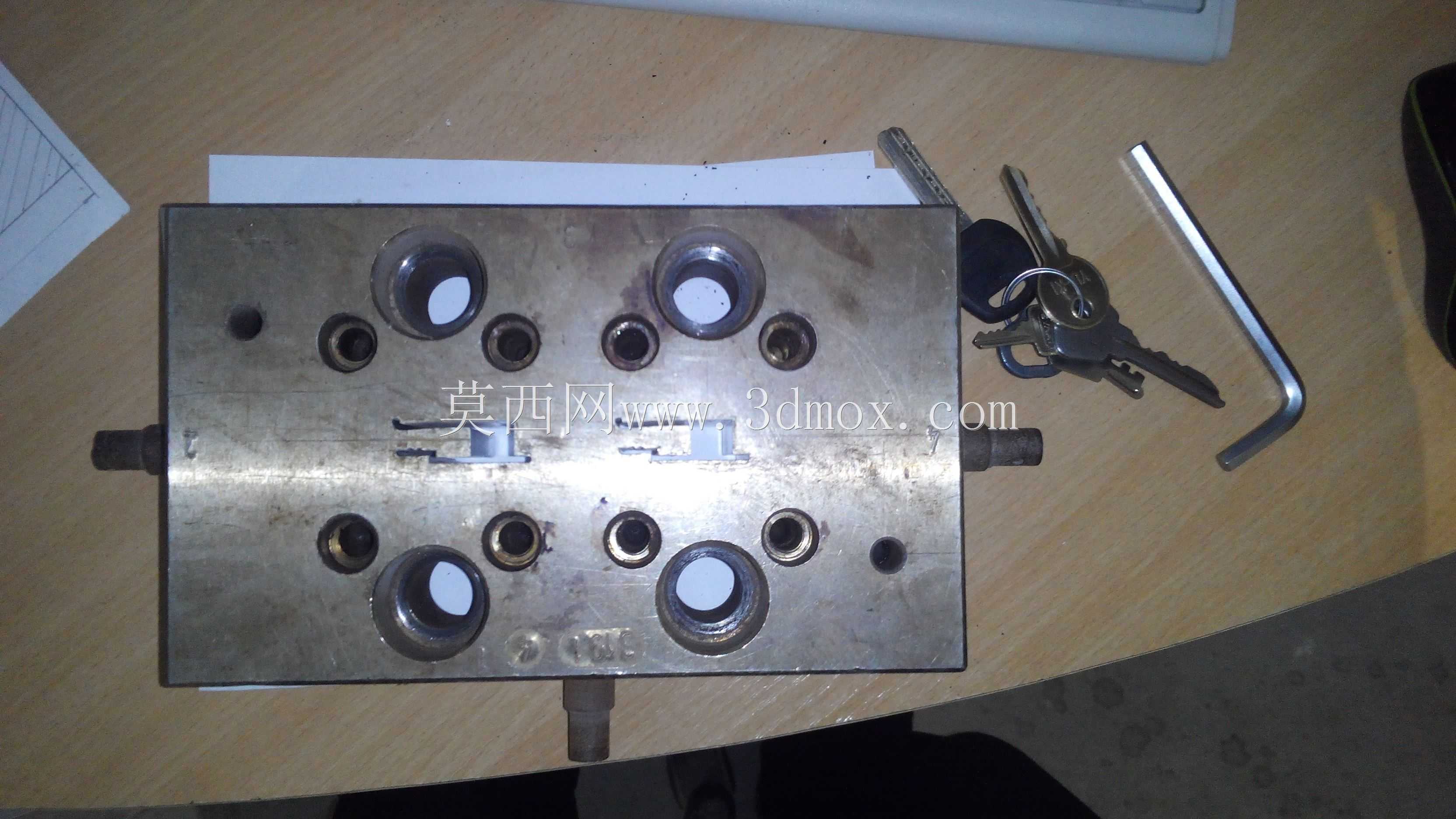

　　影响表面光洁度；板件上预留的多组安装孔位用于对接冷却水路、温度传感器，可根据不同塑料的加工工艺要求，将模头温度控制在对应区间，保证熔体在定型阶段的温度一致性。整套工装的安装边界做了标准化设计，进料端法兰尺寸匹配常用规格的单螺杆挤出机出料口，不需要额外做过渡连接法兰即可直接安装，出料端的端面平面度控制在0.02mm以内，可直接对接后续的真空定型台，保证挤出的型坯可以平稳进入冷却定型环节，不会出现漏料、偏摆的问题。在实际生产应用中，这套结构可以通过更换出料端的定型校准板，适配多种截面尺寸的挤出制品，不需要更换整套模头主体，仅需调整对应位置的温度参数、牵引速度即可完成不同产品的生产切换，适配中小批量多品种的挤出生产需求。

　　设计过程中针对模头受力变形做了对应的加强处理，各板件的厚度根据挤出机最大工作压力做核算，避免长期在高压工况下出现板件变形、合模面漏料的问题，连接螺栓的规格、排布间距经过受力验算，保证合模面各位置的锁紧力均匀，不会出现局部锁紧力不足导致的溢料问题。流道的转角位置全部做圆弧过渡处理，没有直角死角，避免熔体在转角位置长期滞留出现过热分解，影响制品质量同时减少积料清理的频次。对于需要生产带局部加强筋的异型材产品，这套模头的流道内可根据筋位位置调整阻流块高度，对应位置的熔体流速做微调，保证筋位与主体壁面的出料速度一致，避免制品出现筋位凹陷、弯曲变形的缺陷。
