深沟球滚动轴承三维结构设计作品

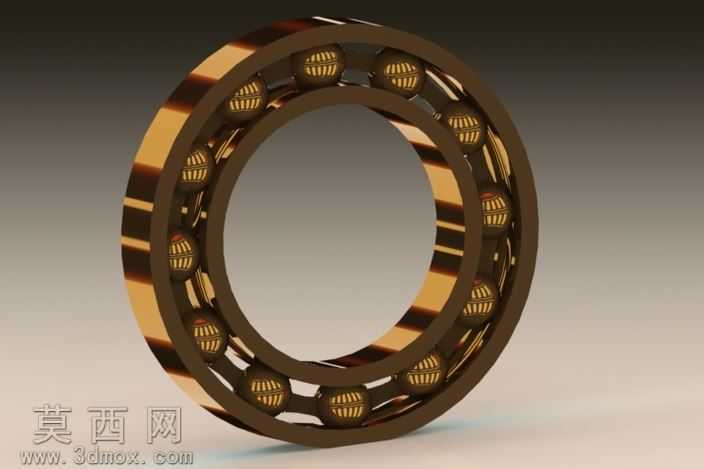

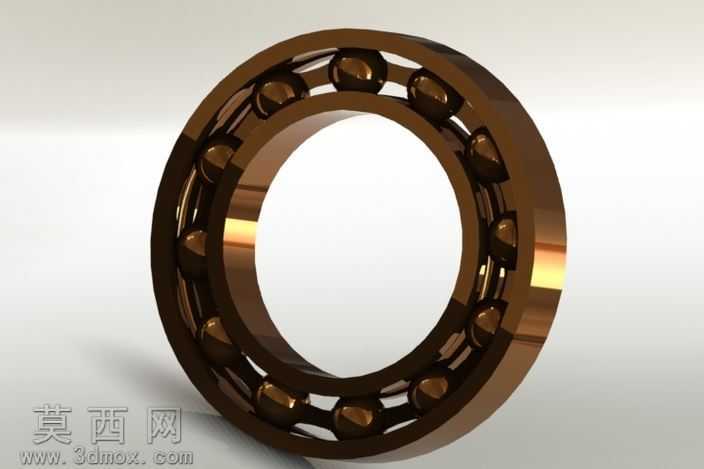

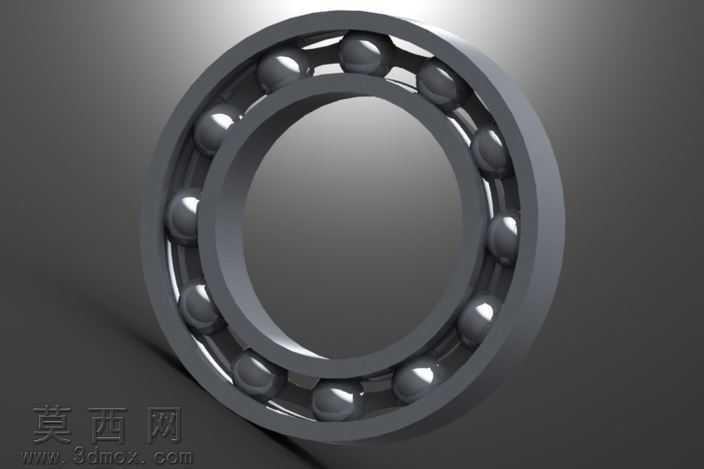

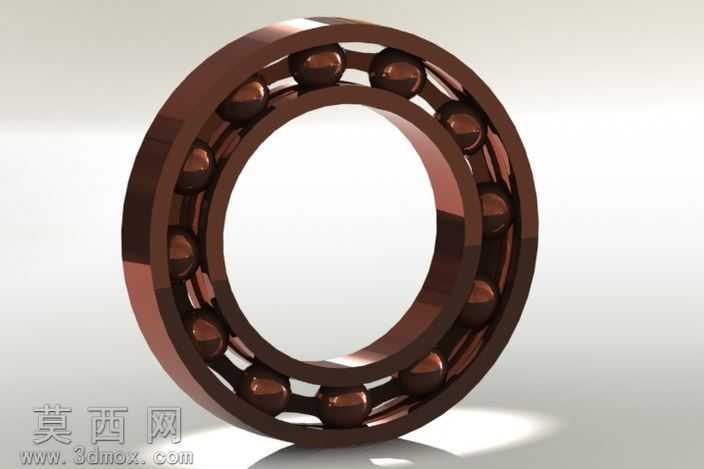

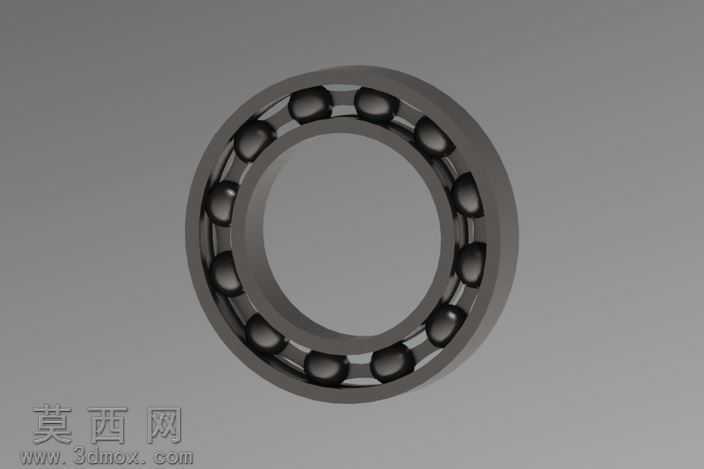

本作品为标准深沟球滚动轴承的三维建模设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以轴承公称尺寸为基准绘制内外圈的旋转截面草图，通过旋转凸台命令生成内外圈基体，针对内外圈的滚道曲面采用精确的圆弧轮廓约束，保证滚道曲率与钢球的配合间隙符合通用机械零件的公差设计要求。钢球部分采用圆周阵列命令完成均匀排布，阵列过程中严格约束钢球中心与轴承节圆的重合关系，同时添加保持架的完整结构，保持架采用兜孔式结构设计，每个兜孔与对应钢球保留合理的装配间隙，还原真实轴承的装配约束关系。渲染阶段采用金属材质赋予整体结构，内外圈与钢球均采用高抛光轴承钢材质，调整材质的反射率、粗糙度参数模拟真实淬火轴承钢的金属光泽，保持架采用铜合金材质参数，区分不同部件的材质质感；场景布置采用柔和的三点布光，主光源从侧上方投射打出轴承的结构轮廓，辅光源补光消除暗部死黑，添加地面反射效果增强渲染的真实感，最终呈现的渲染图清晰展现轴承的分层结构与金属质感。设计过程中严格遵循深沟球轴承的通用结构规范，所有尺寸比例符合常规商用轴承的参数比例，各部件之间无干涉、无错位，完整还原了滚动轴承的核心传动结构，可用于机械结构教学演示、传动系统装配模拟、产品渲染展示等场景，建模过程中保留了完整的参数化特征，可通过修改公称尺寸参数快速生成不同规格的同类型轴承模型，具备较强的复用性与实用性。
