双夹臂式铰接连接轭结构设计

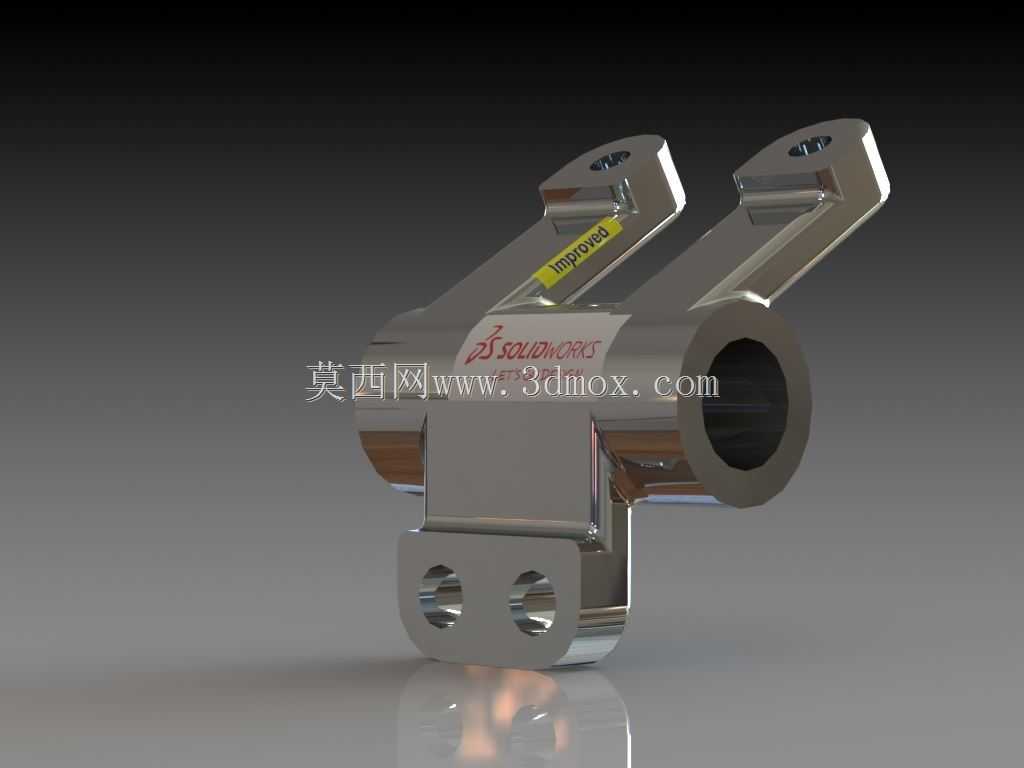

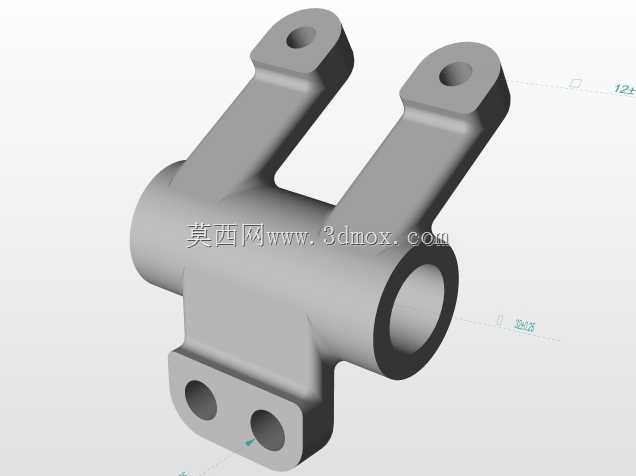

　　这类带双夹臂的铰接轭件，在轻工自动化输送线、小型工装夹具的摆动联动结构里应用十分普遍，日常做非标设备改型时经常会碰到类似的连接需求——它的核心作用是作为摆动副的中间连接载体，把直线驱动件的往复推力转化为摆臂的定轴转动，或是在两个存在相对摆动角度的构件之间传递扭矩与拉压力，避免连接部位出现应力集中导致的断裂失效。从结构细节来看，主体的筒状轴套是整个零件的定位基准，内孔需要与配套的固定销轴做间隙配合，配合公差一般选H8/f7级别，既保证摆动时无卡滞，又不会因为间隙过大产生晃动累积误差；轴套的壁厚经过了受力校核，在承受额定径向载荷时，内壁的接触压应力不会超过材料的许用挤压强度，常规工况下选用45号钢调质处理就能满足使用要求，

　　有耐腐蚀需求的场景也可以换成304不锈钢材质。上部伸出的两个平行夹臂是核心的受力连接端，臂端的安装孔用来穿装销轴与外部摆臂或驱动件连接，两个臂的间距严格匹配被连接件的安装厚度，装配时不需要额外加调整垫片就能保证两侧受力均匀，臂身做了变截面的过渡处理，在靠近轴套根部的位置适当加厚，因为这个区域是应力集中最高的部位，设备运行中频繁启停带来的冲击载荷首先会作用在根部，加厚过渡能有效降低应力峰值，避免长期交变载荷下出现疲劳裂纹。下部伸出的带双安装孔的固定座，是用来连接从动执行件的接口，两个安装孔的中心距与配套件的安装孔位完全对齐，孔位公差控制在±0.02mm以内，装配时可以直接用螺栓锁紧，不需要现场配钻；固定座与主体轴套之间也做了圆弧过渡，

　　没有直角锐边，既减少了加工时的应力残留，也能避免装配时划伤操作人员。做三维建模的时候，首先要确定轴套内孔的中心轴线作为整个零件的设计基准，所有结构的尺寸都以这个轴线为基准标注，保证加工时的基准统一；夹臂的角度是根据实际工况的摆动行程确定的，要保证在整个摆动角度范围内，夹臂不会和周边的固定构件发生运动干涉，建模时需要做完整的运动仿真验证，把极限摆动位置的空间余量留足，一般单边预留2mm以上的安全间隙就足够应对加工与装配带来的尺寸误差。外形尺寸方面，这类轭件的整体轴向长度不会超过配套销轴的有效安装长度，轴套的外径比内孔大8-12mm，保证足够的承压面积，夹臂的伸出长度根据所需的力臂长度确定，力臂越长驱动端需要的推力就越小，

　　但也要兼顾整体结构的刚性，不能为了减小驱动力把臂做的过长导致受力时出现形变。安装边界上，轴套的两端面要和安装支座的定位面贴合，轴向窜动量控制在0.1mm以内，上部夹臂的销轴安装后要加装开口销防松，下部固定座的螺栓连接要加弹簧垫圈，避免设备运行时的振动导致螺栓松动。实际生产中，这类零件的毛坯一般采用模锻工艺成型，能保证金属纤维的连续性，提升整体的结构强度，加工时先粗车轴套内孔与外圆，再以轴套内孔为定位基准铣削上下的连接臂与固定座，最后做孔位的精镗与整体去毛刺处理，所有锐边都倒R0.5的圆角，避免热处理时出现应力集中。在设备维护层面，这类铰接轭件的轴套部位需要定期加注润滑脂，减少销轴与内孔的磨损，正常工况下每三个月补脂一次就能保证长期稳定运行，如果是在多粉尘的工况下使用，还需要在轴套两端加装防尘密封圈，避免粉尘进入配合面加剧磨损。
