卫浴出水嘴金属结构件三维设计

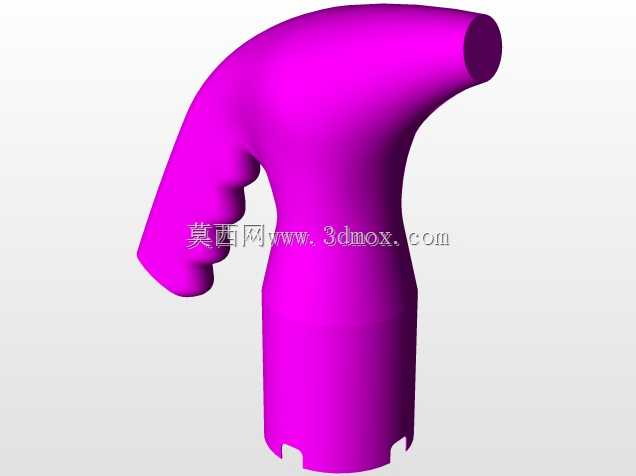

　　日常卫浴场景里，这类出水构件是终端用水环节的核心接触部件，不管是面盆龙头、淋浴花洒还是厨房水槽的出水端，都需要这类构件完成水流的最终导向与形态控制，不少商用洗手台、公共淋浴间的出水端也会采用同结构逻辑的构件，只是在出水角度、接口规格上做适配调整。从实际使用需求出发，这个构件首先要满足管路连接的密封性要求，下部的柱形结构是标准的外螺纹接口段，加工时需要保证螺纹的同轴度，避免安装后出现歪斜、漏水的问题，接口的内径尺寸匹配常规4分供水管道，安装时不需要额外做变径处理，直接和预埋的供水支管或者龙头主体的出水端对接即可，接口段的侧壁做了对称的卡槽设计，方便安装时用扳手卡紧发力，不会因为表面光滑出现打滑，也能避免安装时刮伤构件的外表面镀层。

　　上部的弯曲导向段是整个构件的功能核心，曲线弧度的设计不是单纯为了外观造型，而是要让水流经过弯曲段时尽量减少紊流产生，避免出水时出现飞溅、水流发散的问题，出口端的截面做了收窄处理，能够让出水保持相对集中的柱状形态，同时不会因为流速过快产生喷溅，日常洗手、接水时水流能精准落入盆体中心，不会打湿台面。做结构设计的时候，首先要考虑的是壁厚的均匀性，这类构件一般采用铜合金或者锌合金压铸成型，壁厚不均会导致压铸时出现缩孔、冷隔的缺陷，后续电镀处理时也容易出现镀层鼓包、脱落的问题，整个构件的壁厚控制在1.8mm到2.2mm之间，弯曲段的转角位置做了圆角过渡，避免应力集中，长期受水压冲击也不会出现开裂的问题。构件的整体高度控制在75mm左右，

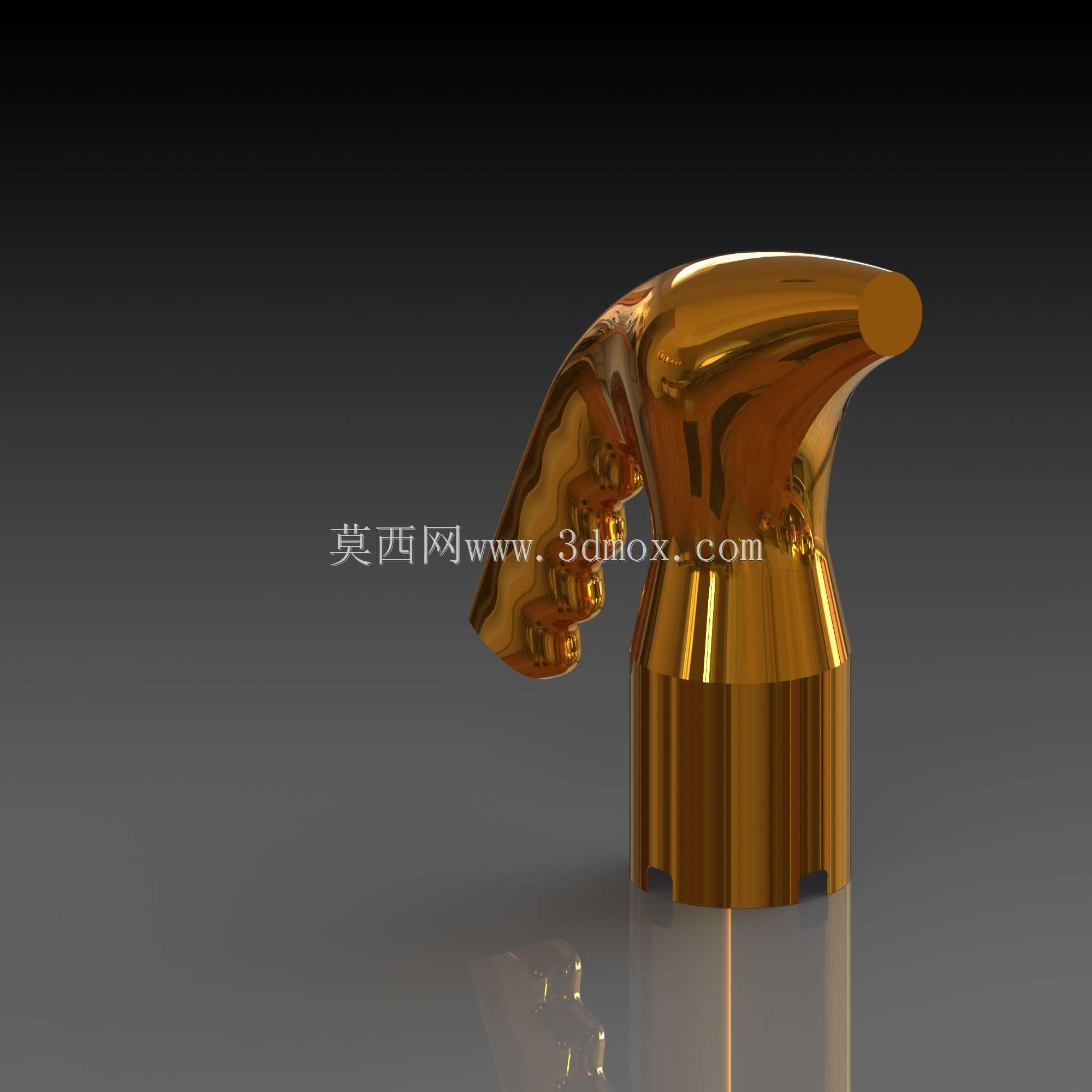

　　弯曲段的水平伸出长度是42mm，安装后不会因为伸出过长导致受力断裂，也不会因为伸出过短让水流贴靠安装面流下，使用时手部有足够的活动空间，不会碰到后方的墙面或者台盆边缘。表面做了亮面抛光处理的结构预留，后续电镀铬层之后能形成镜面效果，和卫浴空间的其他五金件风格保持统一，同时光滑的表面不容易残留水垢，日常清洁只需要用软布擦拭即可，不会因为表面凹凸不平藏污纳垢。从流体力学的角度校核结构的时候，要保证内部流道的顺滑，弯曲段的曲率半径不能过小，否则水流经过时会产生较大的局部阻力，导致出水流量不足，这个构件的流道弯曲半径设置为28mm，既满足了出水角度向下倾斜15度的使用需求，又把局部阻力系数控制在合理范围内，常规0.3MPa的供水压力下，

　　出水流量能达到每分钟9升以上，满足日常用水的流量要求。安装边界上，构件下部的螺纹段长度是18mm，安装时拧入对接端的深度控制在12mm到15mm之间，预留的余量可以适配不同厚度的密封垫圈，不会因为拧入过深顶坏内部的密封结构，也不会因为拧入过浅导致连接不牢，在水压波动的时候出现松脱。构件的整体重量控制在120g左右，不会因为自重过大给对接的管路带来额外的负载，长期使用也不会因为管路受力变形导致接口漏水。不少同类型的出水构件还会在出口端加装起泡器，这个结构的出口端预留了安装起泡器的内螺纹位置，不需要额外修改结构就可以直接选配起泡器配件，加装之后出水会混入空气，手感更柔和，同时能起到节水的效果，适配不同场景的使用需求。做三维建模的时候，要重点关注弯曲段和下部柱形段的衔接位置，这个位置是应力集中的高发区，建模时要做连续的曲率过渡，不能出现硬边转折，后续做有限元分析的时候，这个位置的应力值要控制在材料许用应力的三分之一以下，保证长期使用的结构强度。另外，构件的外表面所有转角都做了R0.5以上的圆角处理，避免安装和使用过程中尖锐的边角划伤手部，符合卫浴产品的安全设计要求。
