紧凑型卫浴空间整体布局三维结构设计

　　这套三维结构设计针对小户型紧凑型卫浴空间打造，核心解决小面积卫浴间功能分区混乱、洁具排布冲突、动线局促的实际工程问题，在有限的空间边界内整合如厕、洗漱、淋浴三类核心卫浴功能，适配多数刚需住宅、单身公寓、快捷酒店客房的卫浴模块预制需求。从实际落地场景来看，该布局可直接用于装配式卫浴的整体模块生产，也可作为既有住宅卫浴改造的排布参考，所有洁具的安装位置均预留了符合人体工程学的操作空间，避免使用过程中出现肢体磕碰、开门干涉、洁具间距不足的常见问题。设计过程中首先确定了空间的净空边界，整体卫浴模块的长宽尺寸控制在常规小户型卫浴的常见净空范围内，墙体采用薄型隔墙方案，在保证管线布设空间的前提下尽可能压缩非使用面积，将更多净空留给功能操作区。

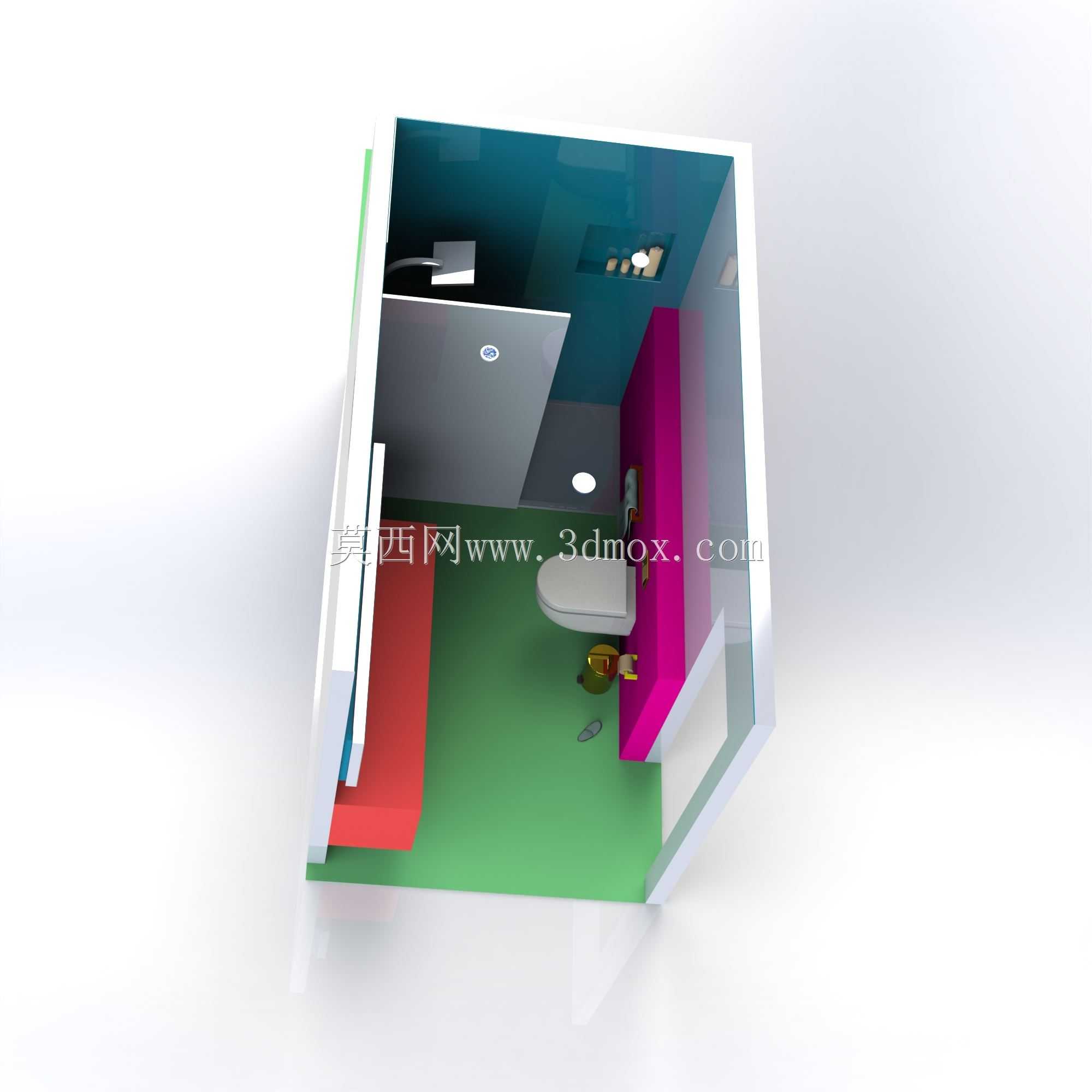

　　功能分区上采用斜向视觉延伸的排布逻辑，将如厕区设置在空间中部靠内侧位置，坐便器的安装中心距侧墙预留了符合安装规范的操作距离，水箱嵌入墙体预留的安装空腔内，减少外凸结构占用的空间，坐便器前方预留足够的腿部伸展空间，满足不同身形使用者的操作需求。淋浴区设置在空间内侧角落，地面做了找坡层的结构预留，淋浴区与干区之间设置挡水结构的安装位，避免淋浴水外溢到干区，淋浴区墙面预留了花洒混水阀、淋浴喷头的安装点位，同时预留了壁龛的安装空间，可放置洗浴用品，无需额外加装外置置物架占用空间。洗漱区沿侧墙排布，台盆采用窄边悬挂式设计，下方预留排水管线的布设空间，台盆上方预留镜柜的安装位置，可整合洗漱用品收纳、镜面功能，台盆侧边预留了电源点位，

　　可满足吹风机、电动牙刷等小电器的取电需求。空间入口处采用外开或推拉门的安装预留，避免内开门占用卫浴内部的使用空间，门的开启轨迹与所有洁具、操作区均无干涉，开门后可直接接触到干区通道，不会出现开门碰到洁具或使用者的问题。管线布设上采用同层排水的预留方案，所有排水支管均在本层的地面垫层内布设，无需穿越楼板，降低后期渗漏的维修难度，给水管线沿墙面空腔布设，冷热水管预留足够的间距，避免热水管热量损耗导致的冷凝水问题。所有洁具的安装点位均预留了紧固螺栓的安装位置，以及检修口的预留空间，后期洁具出现故障时可直接通过检修口操作，无需大面积破坏墙面地面结构。空间内的色彩分区做了明确的功能区分，干区地面采用防滑易清洁的饰面材质，

　　淋浴区地面采用防滑系数更高的专用饰面，墙面不同区域采用不同色彩做视觉分区，帮助使用者快速识别不同功能区域，同时提升小空间的视觉通透感。设计过程中反复校核了各洁具之间的安全距离，包括坐便器与侧墙的距离、坐便器与台盆的间距、淋浴区的操作净空、通道的最小通行宽度，所有尺寸均满足日常使用的最低要求，同时尽可能压缩冗余空间，在极小的面积内实现完整的卫浴功能。针对装配式施工的需求，整个卫浴模块可在工厂完成整体预制，包括墙面、地面、顶面的基础结构，以及洁具的预装、管线的布设，现场仅需完成整体模块的吊装定位以及与主给排水管线、主电路的对接即可投入使用，大幅缩短现场施工的周期，减少现场施工产生的建筑垃圾与噪音污染。对于既有建筑改造场景，该布局可适配多数老式住宅的小面积卫浴空间，无需改动原有建筑的主给排水点位位置，仅通过调整洁具的排布方式，即可解决老式卫浴空间功能不全、动线拥挤的问题，提升空间的使用效率。
