双腔注塑成型模架结构三维设计

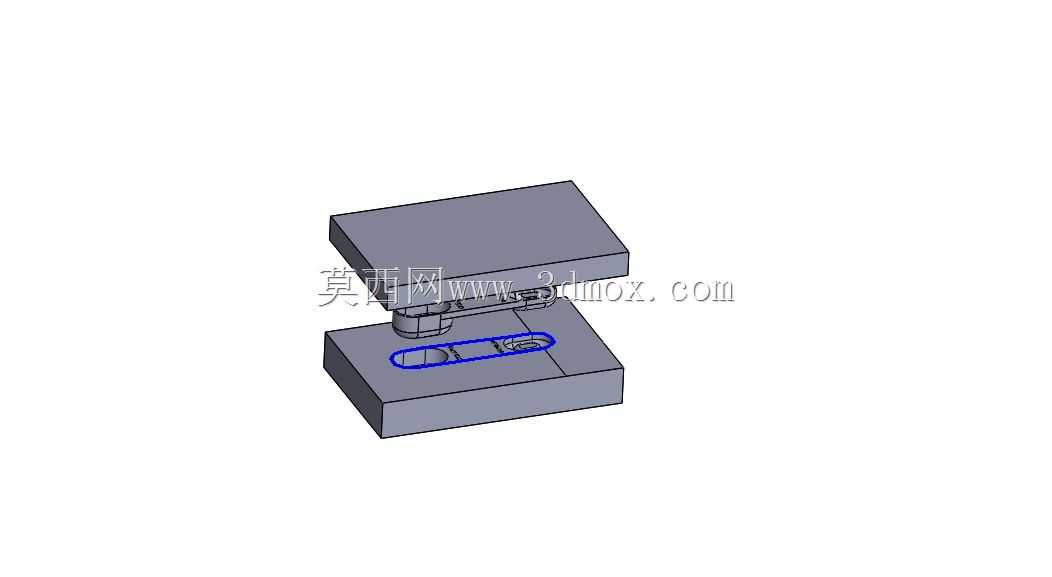

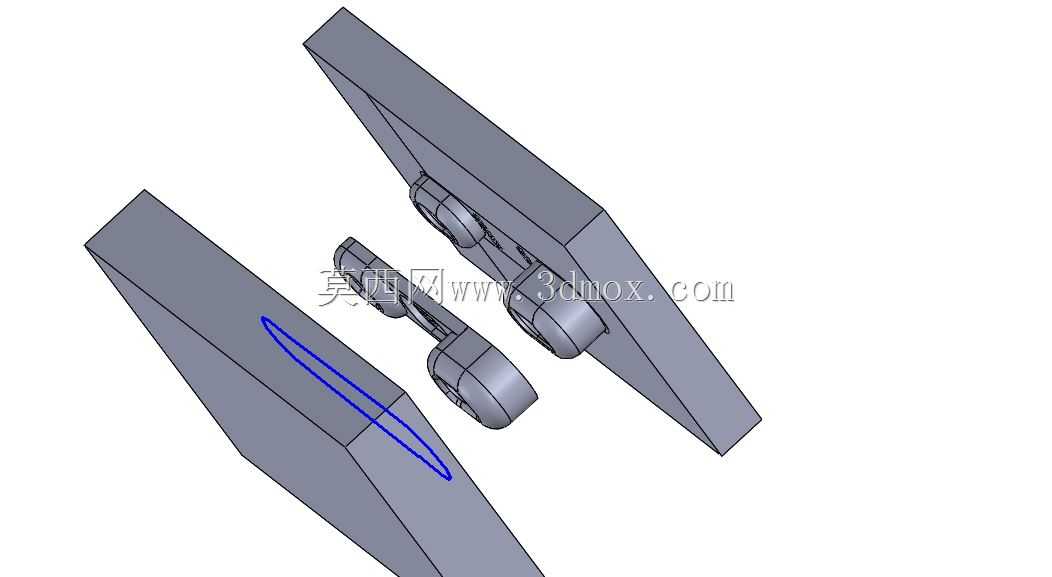

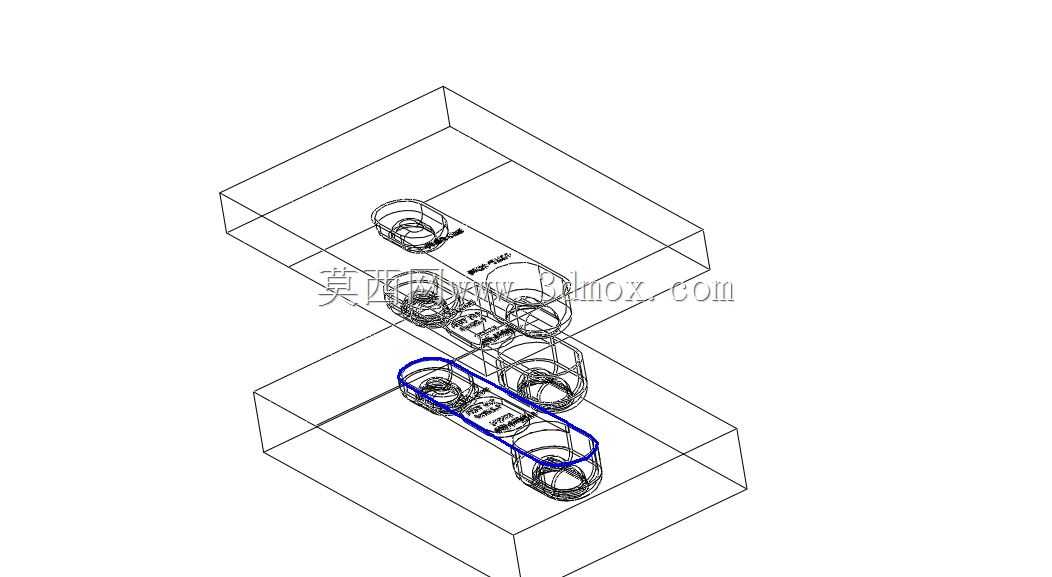

　　这套模架结构针对小型带弧形轮廓的塑胶件量产场景设计，日常应用在消费电子小配件、日用塑胶扣件的批量化注塑生产环节，匹配卧式注塑机的安装接口，可直接适配常规120吨锁模力的注塑设备工位。从结构布局来看，采用一模两腔的对称排布方案，两个型腔沿模架中心轴线对称分布，进胶口设置在两腔中间的流道末端，能保证熔融塑胶在充模过程中同时到达两个型腔的末端，避免出现充模不均、缺胶或者飞边的问题，流道采用圆形截面设计，能最大程度减少塑胶在流道内的压力损失，降低注塑过程中的料温损耗。模架的整体外形采用标准模胚的方正边界设计，长宽尺寸控制在350毫米乘以200毫米区间，总闭合高度控制在280毫米，能适配多数常规中小型注塑机的容模空间，

　　安装时直接通过模架四周的压板槽固定在注塑机的动定模固定板上，不需要额外加工定制安装位，能大幅减少上机前的适配准备时间。设计过程中优先考虑了成型件的脱模顺畅性，每个型腔周边都预留了顶针的排布位置，顶针点位避开了成型件的外观面，全部设置在成型件的内侧非外观区域，避免顶出痕迹影响成品的外观质量；同时在型腔的弧形轮廓位置做了1.5度的脱模斜度处理，能减少塑胶件冷却收缩后对模芯的包紧力，降低顶出过程中出现顶白、变形的概率。冷却水路采用环绕式排布，在距离型腔壁12毫米的位置设置直径8毫米的冷却水孔，水路沿型腔的弧形轮廓走向布置，能保证成型过程中型腔各区域的温度均匀，避免因局部温差过大导致成型件出现翘曲、尺寸超差的问题，

　　水路的进出水接口设置在模架的后侧，和注塑机的冷却水塔管路接口位置匹配，接装管路时不会和注塑机的其他运动部件产生干涉。导向结构采用标准的导柱导套配合，四个导柱分别设置在模架的四个角位，其中一个导柱做了偏心尺寸处理，能避免动定模装反的问题，导柱的有效导向长度比模芯的合模行程长出15毫米，保证合模过程中导柱先进入导套完成定位，再让模芯贴合，避免合模过程中碰伤模芯的成型面。流道末端设置了冷料穴，能储存注塑过程中前端冷却的冷料，避免冷料进入型腔导致成型件出现冷料斑、强度不足的缺陷，冷料穴位置搭配拉料杆设计，开模时能把流道凝料从定模侧拉出，随动模侧顶出动作自动脱落，不需要人工清理流道，能提升连续生产的效率。模架的各层板之间采用定位销做精确定位，

　　保证每次合模后型腔的错位量控制在0.02毫米以内，满足小型塑胶件的尺寸精度要求，所有模板的避空位置都做了圆角过渡处理，减少应力集中导致的模板变形问题，长期量产过程中能维持模架的结构精度，延长模具的使用寿命。这套结构在设计时也兼顾了后期的维护便利性，模芯采用镶件式结构固定在模板上，如果后期成型件出现局部磨损或者需要改款，只需要更换对应的模芯镶件，不需要整体更换模架，能大幅降低后期的改模成本，镶件和模板的配合采用H7/m6的过渡配合，既保证镶件安装后的定位精度，也方便维修时拆卸更换。
