低装载车辆运输半挂车架结构设计

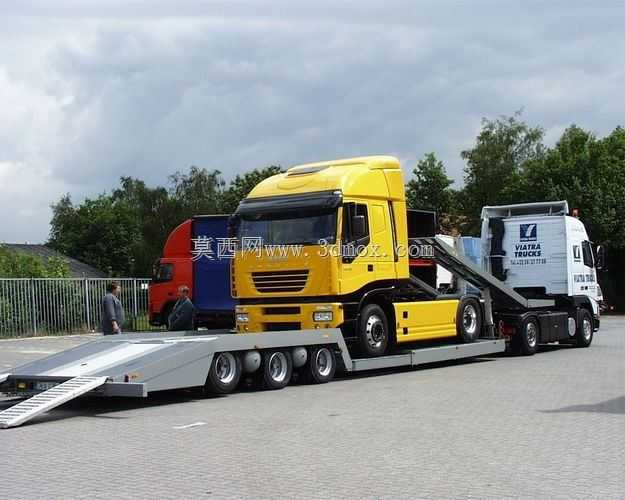

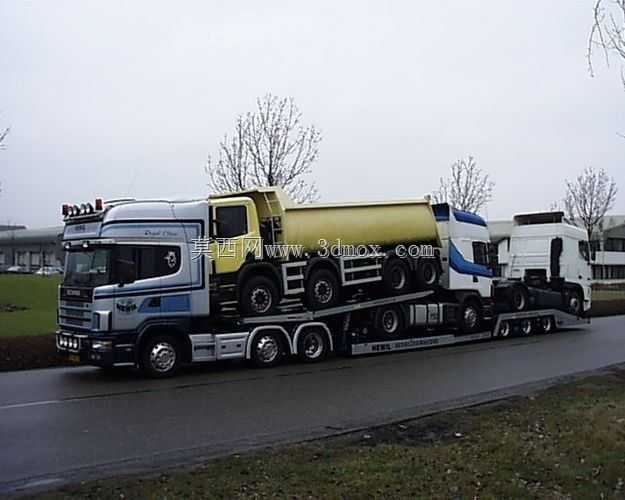

　　从事商用车运输装备结构设计多年，这类低装载半挂运输车是商品车长途干线运输、厂区短驳转运场景里的核心承载装备，和普通栏板半挂、集装箱半挂的设计逻辑完全不同，核心要解决的是多层装载空间利用率、低重心行驶稳定性、上下装货操作便捷性三者的平衡。日常选型和建模过程中，首先要明确它的实际使用边界：这类挂车主要服务于乘用车、小型商用车的中转运输，也可适配部分轮式工程机械、特种小型设备的低高度运输需求，因为货台高度做了下沉设计，能满足道路限高要求下的双层甚至三层装载，比传统平直货台半挂的装载量提升近一倍。

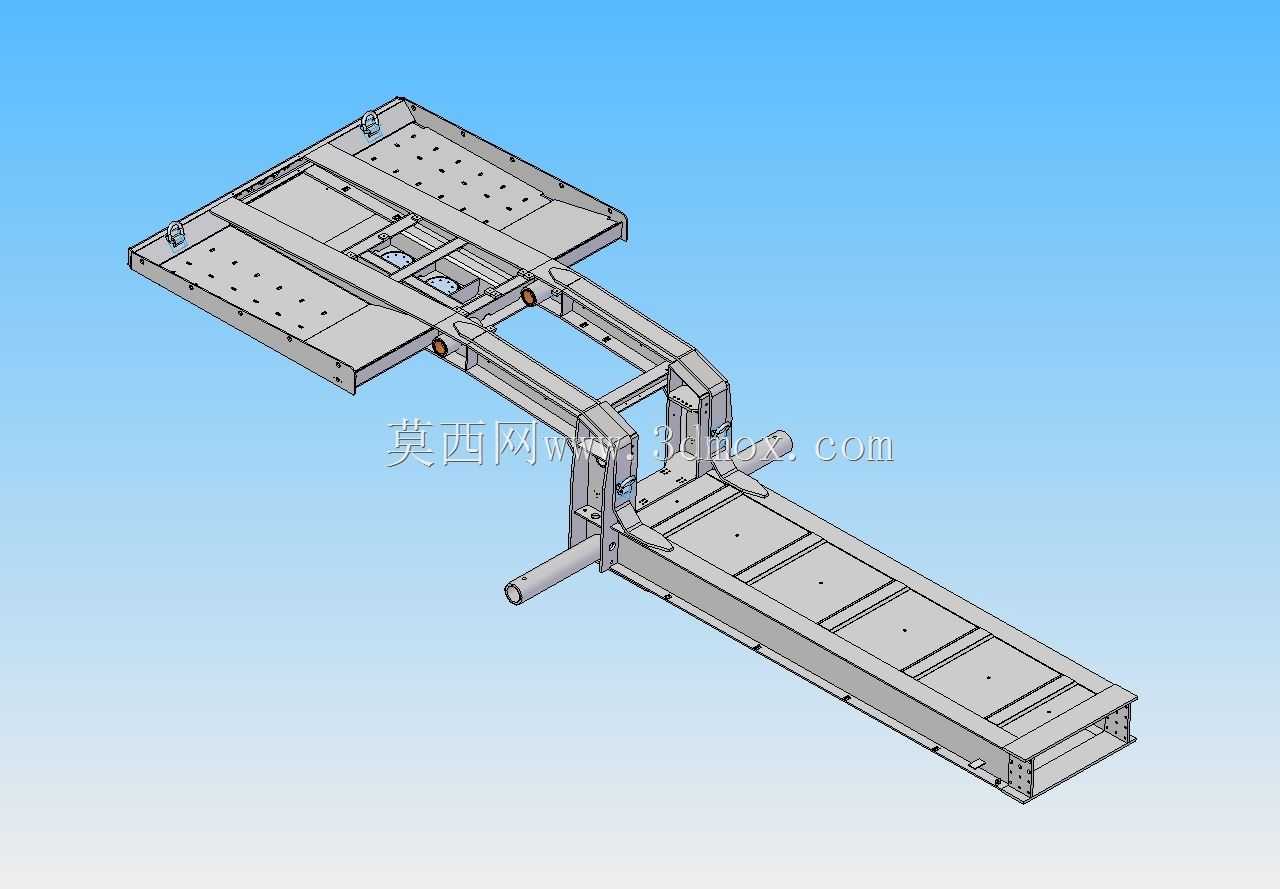

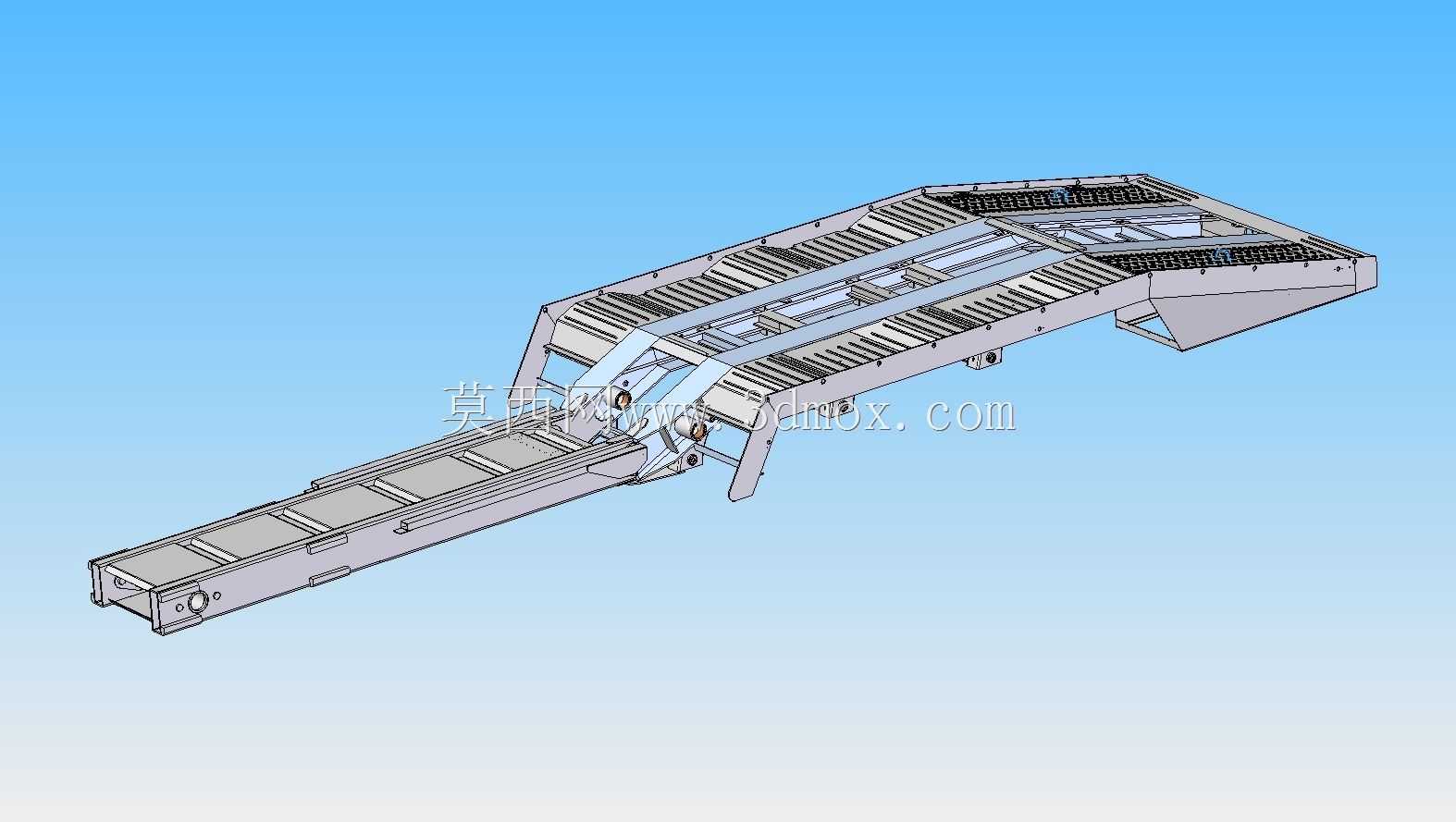

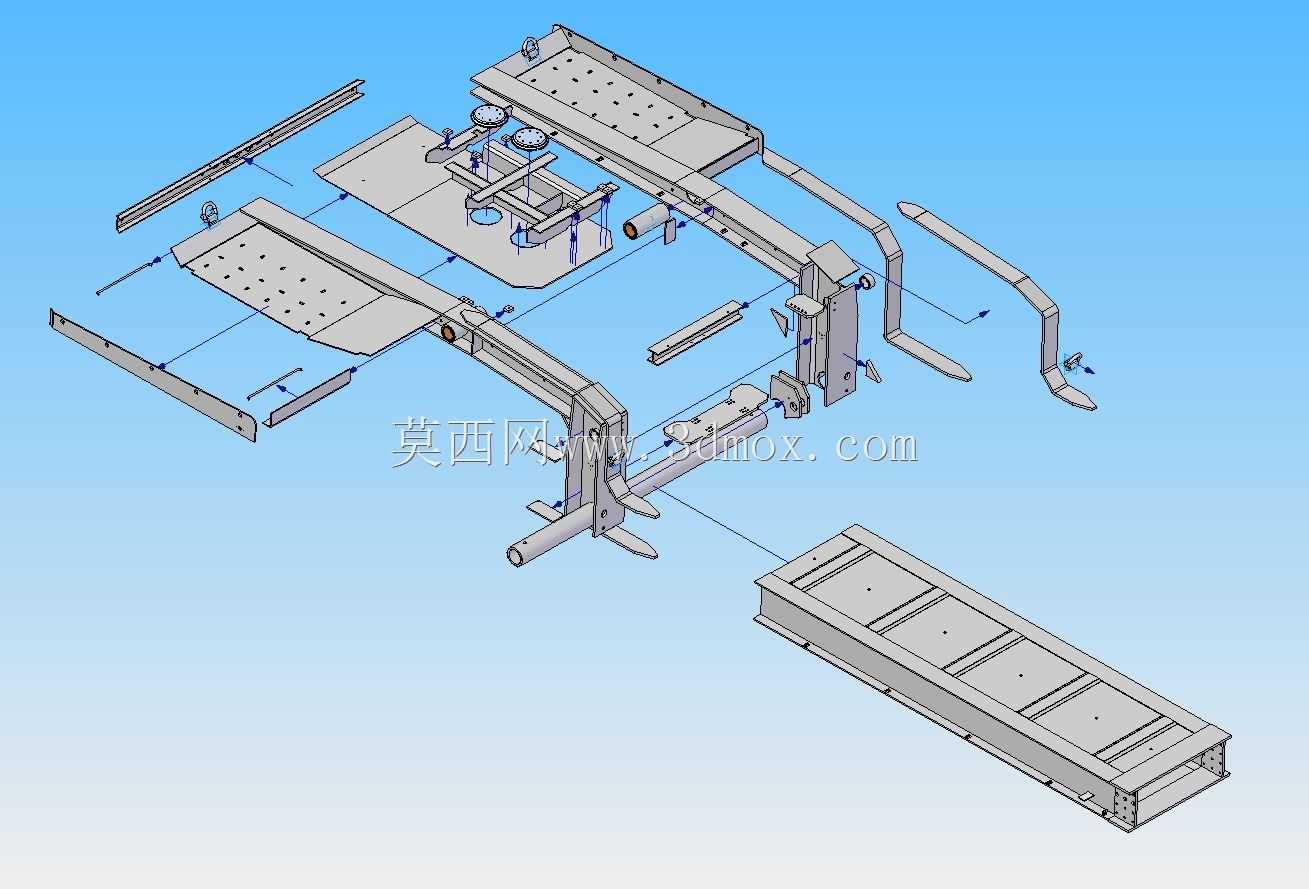

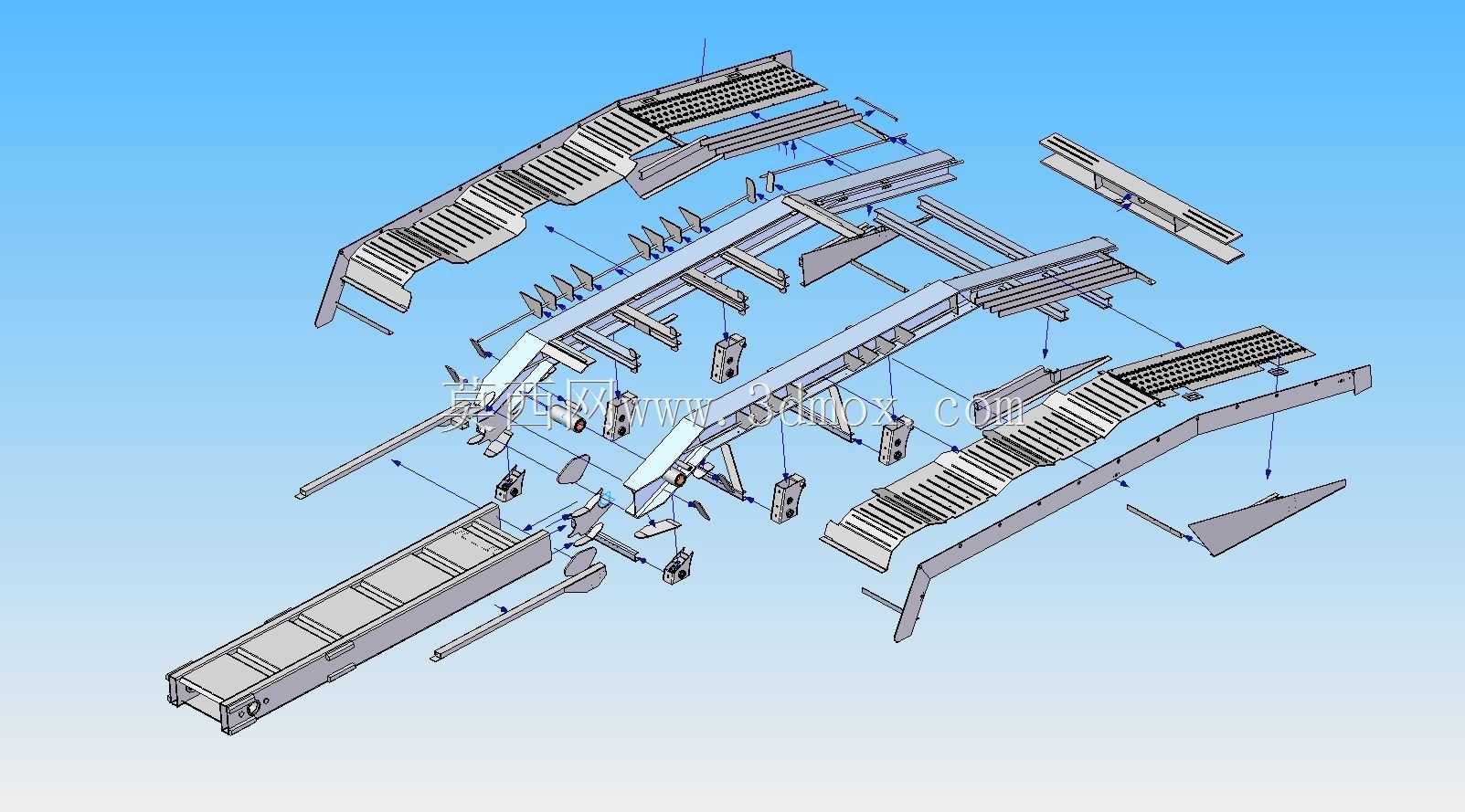

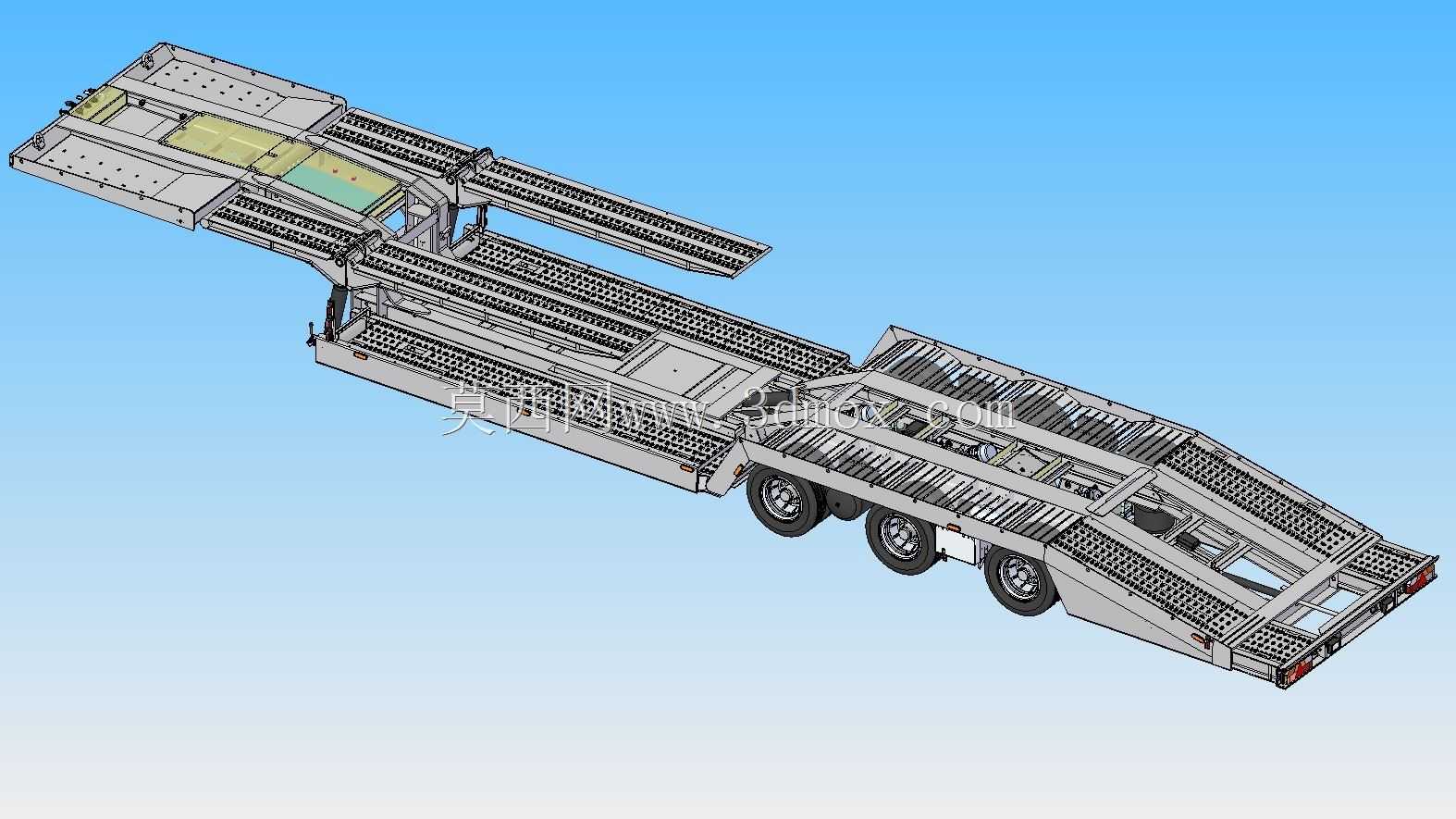

　　从结构设计思路来看，车架主体采用阶梯式低承载面布局，鹅颈部分衔接牵引车鞍座区域，做了上抬设计避让牵引车后轮转向空间，中段主货台做下沉处理，尽可能降低承载面离地高度，后段设置可折叠式爬梯与上层承载板，配合液压举升机构完成上层货台的角度调节，方便待运车辆自行开上货台，不需要额外的吊装设备辅助，在没有装卸货月台的场地也能独立完成装卸载作业。车架的主梁采用变截面工字钢结构，不同受力段匹配不同厚度的高强钢板，鹅颈与主货台衔接的应力集中区域做了加强筋过渡，避免长期重载交变载荷下出现焊缝开裂、主梁变形的问题。

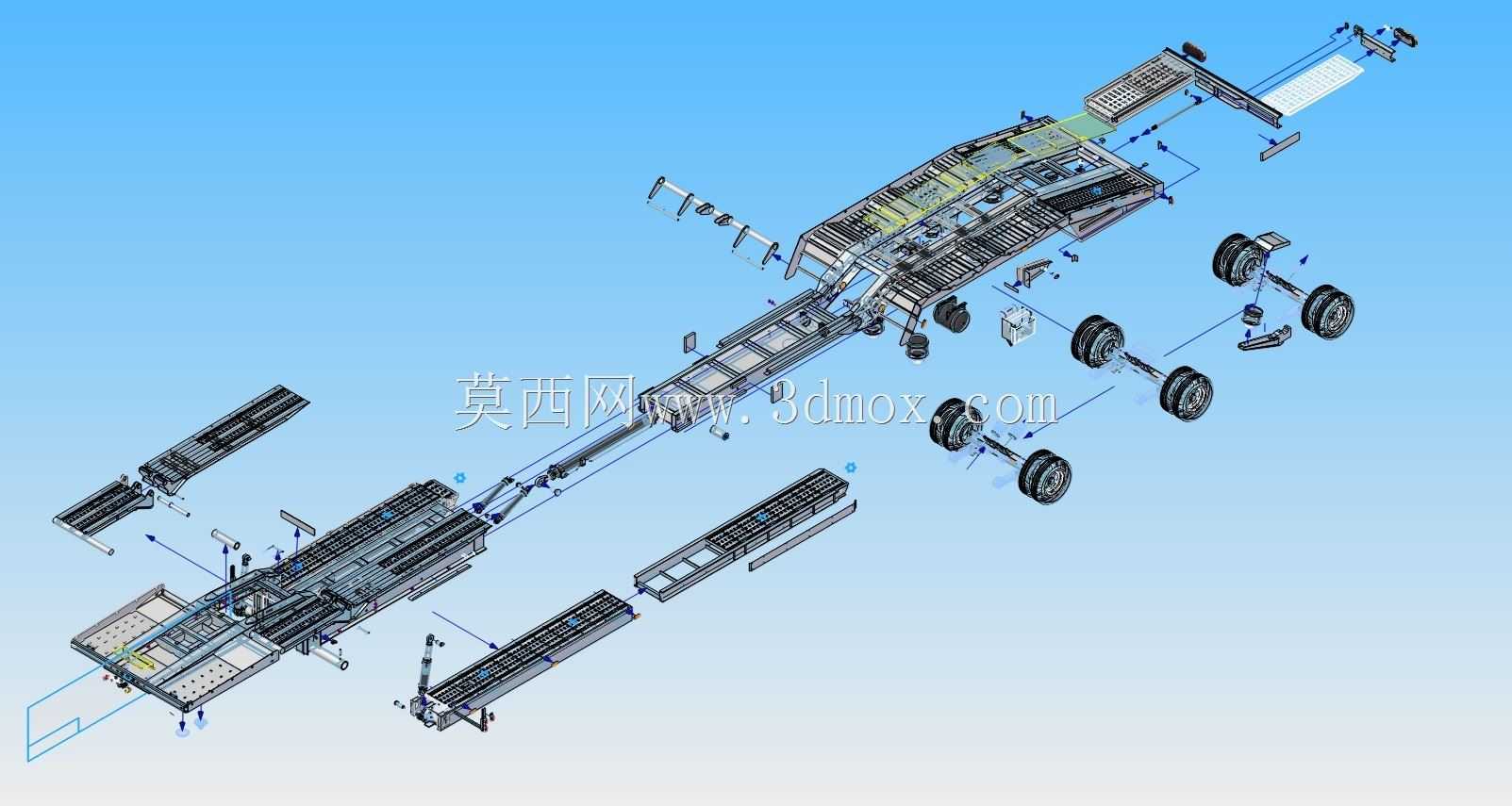

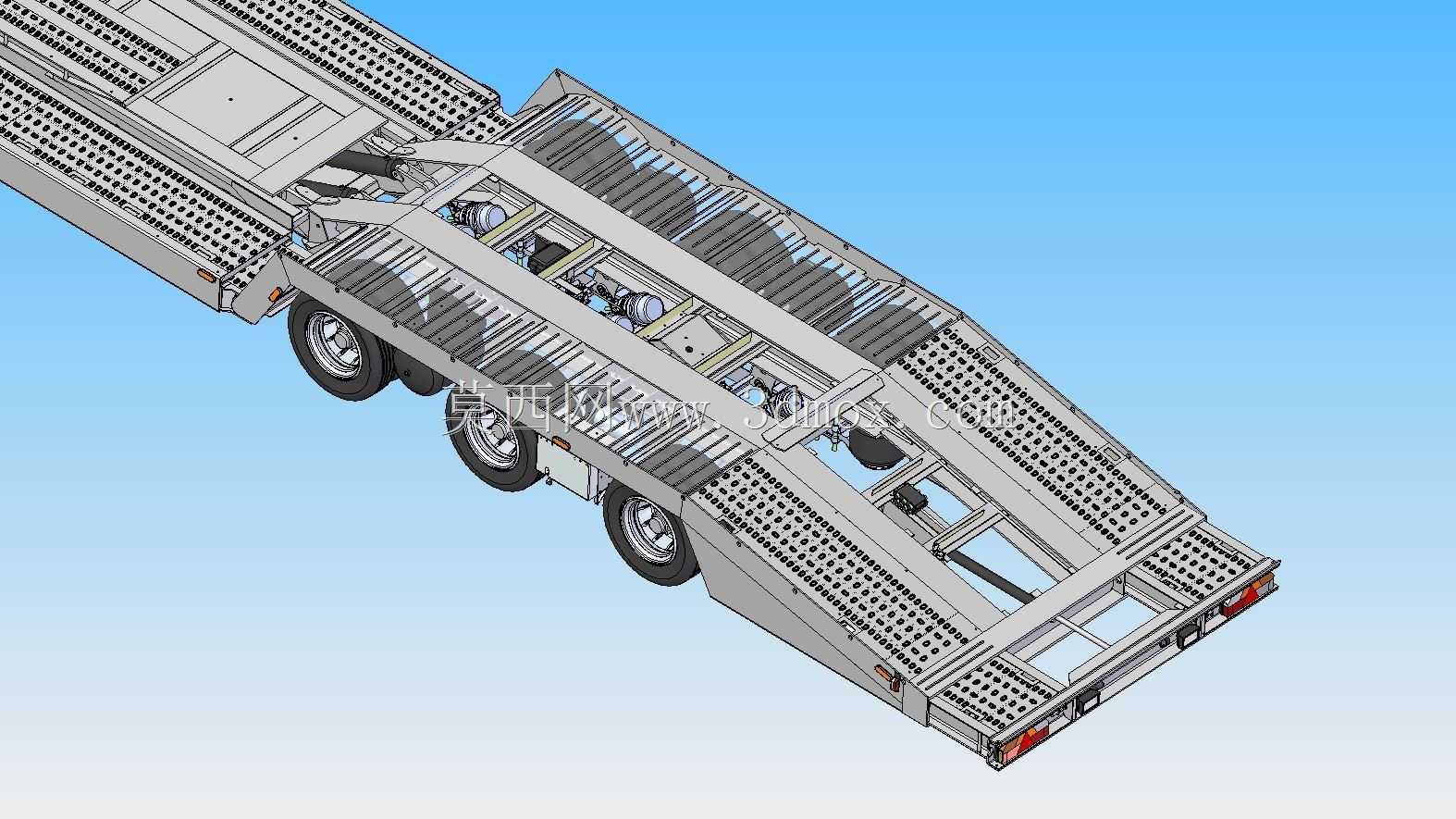

　　承载面采用镂空防滑栅格板设计，一方面能降低整备自重，提升额定载质量利用率，另一方面栅格结构可以快速排走雨天路面积水、冬季残雪，避免轮胎在货台上打滑，同时也能减少行驶过程中的风阻。轮组区域采用多轴小直径轮胎布局，配合低扁平比轮胎进一步压缩轮拱上方的占用空间，让上层货台的有效装载高度得到释放，不会因为轮胎凸起占用装载净空。轴组配置兼顾重载承载能力与转弯通过性，多轴排布能分散轴荷，满足不同等级公路的轴限要求，转向联动结构让长挂车在狭窄厂区、弯道、收费站区域的通过性大幅提升，减少转弯时的轮胎刮擦与内轮差风险。

　　安装与适配边界上，这类挂车的牵引销高度、气路电路接口都符合通用半挂牵引车的匹配标准，不需要对牵引车做特殊改装即可对接；上层货台的限位挡块、轮胎固定绑带挂点都做了模块化设计，可以根据不同轴距、不同轮距的待运车辆调整固定位置，适配从紧凑型乘用车到中型皮卡、小型工程设备的固定需求。后爬梯的翻转角度经过反复校核，保证最小离地间隙足够，即使是底盘较低的轿跑车型也能顺利通过爬梯开上货台，不会出现前保险杠刮蹭的问题。侧面的防护栏、尾部的标识灯组都符合道路运行安全规范，建模过程中所有安装孔位、铰接点的配合间隙都按照实际装配公差预留，避免后续生产装配出现干涉问题。

　　实际使用中，这类低装载半挂的重心比普通货运半挂更低，高速行驶时的侧倾稳定性更好，配合液压锁紧的上层货台结构，运输过程中不会因为路面颠簸出现货台移位、待运车辆滑落的问题。和传统的车辆运输半挂相比，下沉式货台的设计让整车装载后的总高度控制在道路限高范围内，不需要申请超限运输许可就能在大部分等级公路通行，大幅提升运输调度的灵活性，降低合规运营成本。
