双层结构商品车运输半挂车结构设计

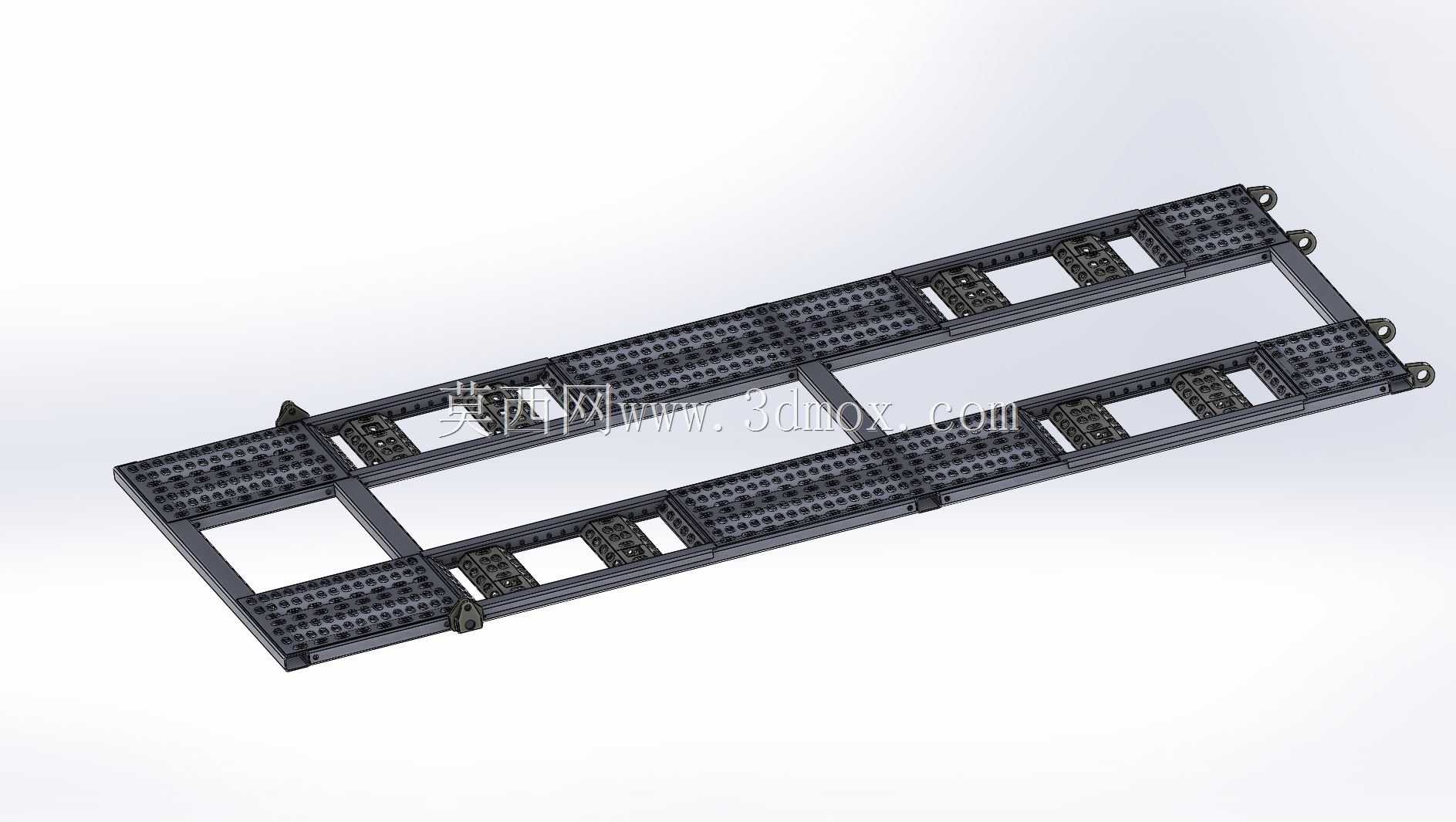

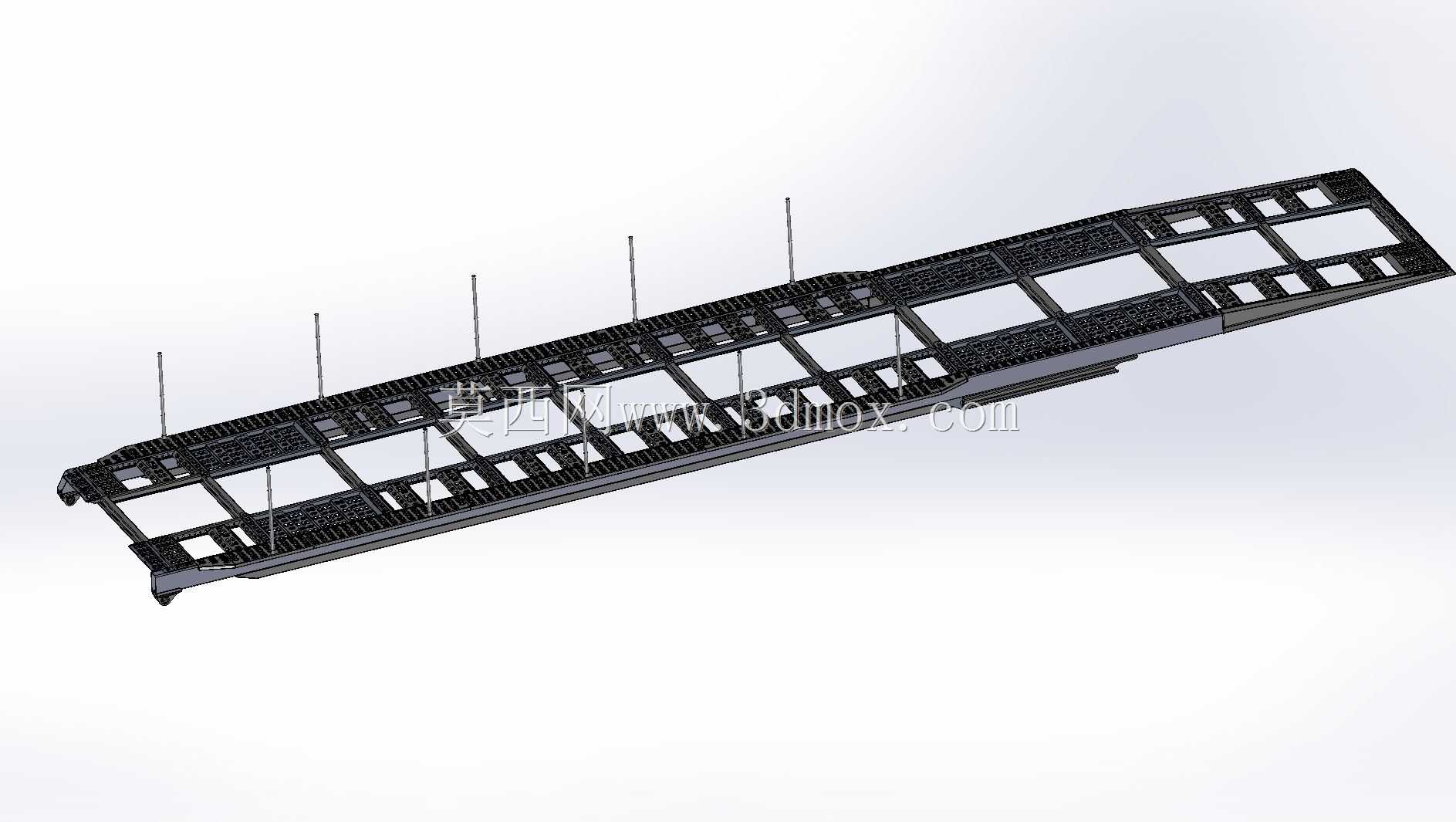

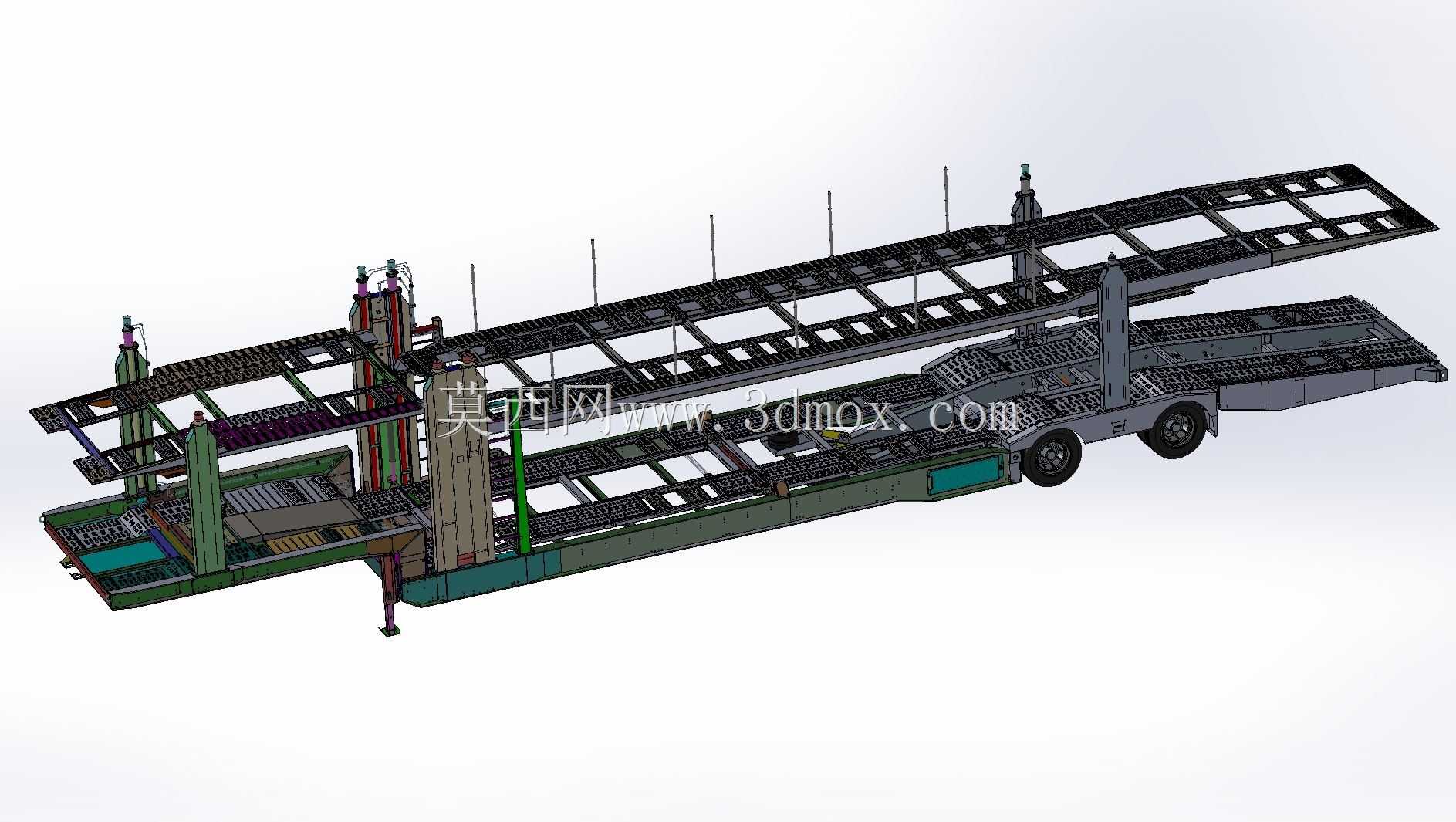

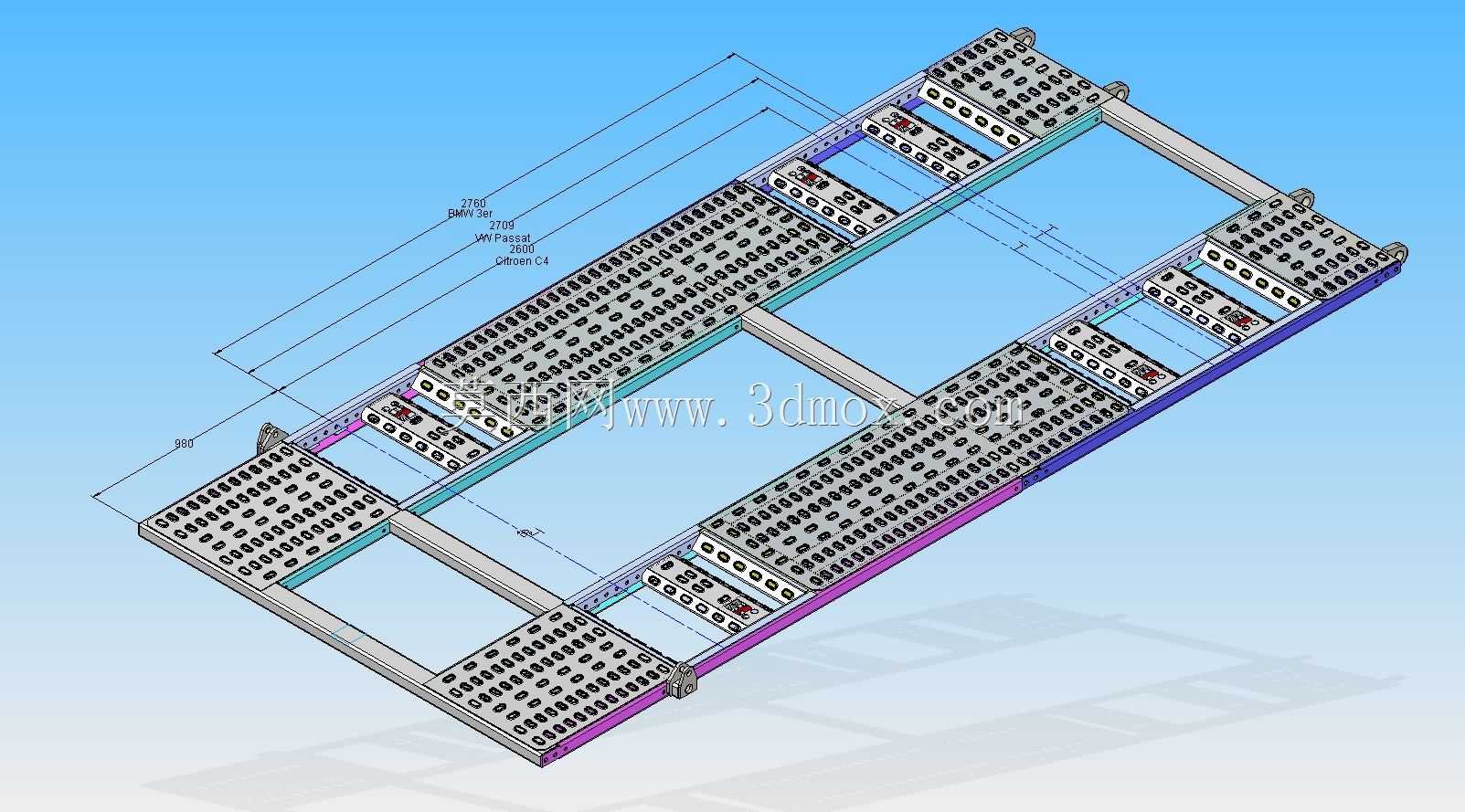

　　从事商用车运输装备结构设计多年，这类轿运半挂车的核心设计逻辑始终围绕合规前提下的载运效率提升展开，区别于普通栏板、厢式半挂车，其结构完全服务于乘用车的多层装载与固定需求，适配长途干线商品车转运、二手车跨区域流通、私家车批量托运等核心场景，在整车物流链路里承担着干线运输的核心载体功能。这款半挂车采用独联体道路适配的整体式承载车架设计，区别于早期拼接式轿运车架的强度短板，主纵梁采用变截面高强钢焊接结构，上装设置两层可适配装载的承载平台，平台表面设置防滑铺装与轮胎限位结构，沿车架长度方向均匀布置的立式支撑柱承担上层平台的载荷传递，同时集成车辆固定绑带的挂接点位，避免装载车辆在运输过程中出现滑移、倾覆风险。

　　设计阶段首先要明确道路通行的边界约束，针对独联体区域的道路限界、桥梁承重、弯道通过性要求，整车长度控制在17米级区间，宽度不超2.55米的道路通行限界，整备质量控制在10-11吨区间，最大总质量匹配28吨的公路承载要求，可实现8台常规乘用车的双层装载，单车载荷分配经过多轮轴荷计算，中间桥与后桥的轴荷偏差控制在合规范围内，避免出现轴荷超限导致的通行受限问题。车架整体采用热浸镀锌表面处理工艺，区别于普通喷涂工艺的防腐短板，可适应跨区域运输过程中雨雪、融雪剂、沿海盐雾等复杂腐蚀环境，降低后期运维的防腐维护成本。行走系统匹配小直径重载轮胎，在保证承载能力的前提下尽可能降低下层平台的离地高度，为上层装载预留足够的垂直空间，

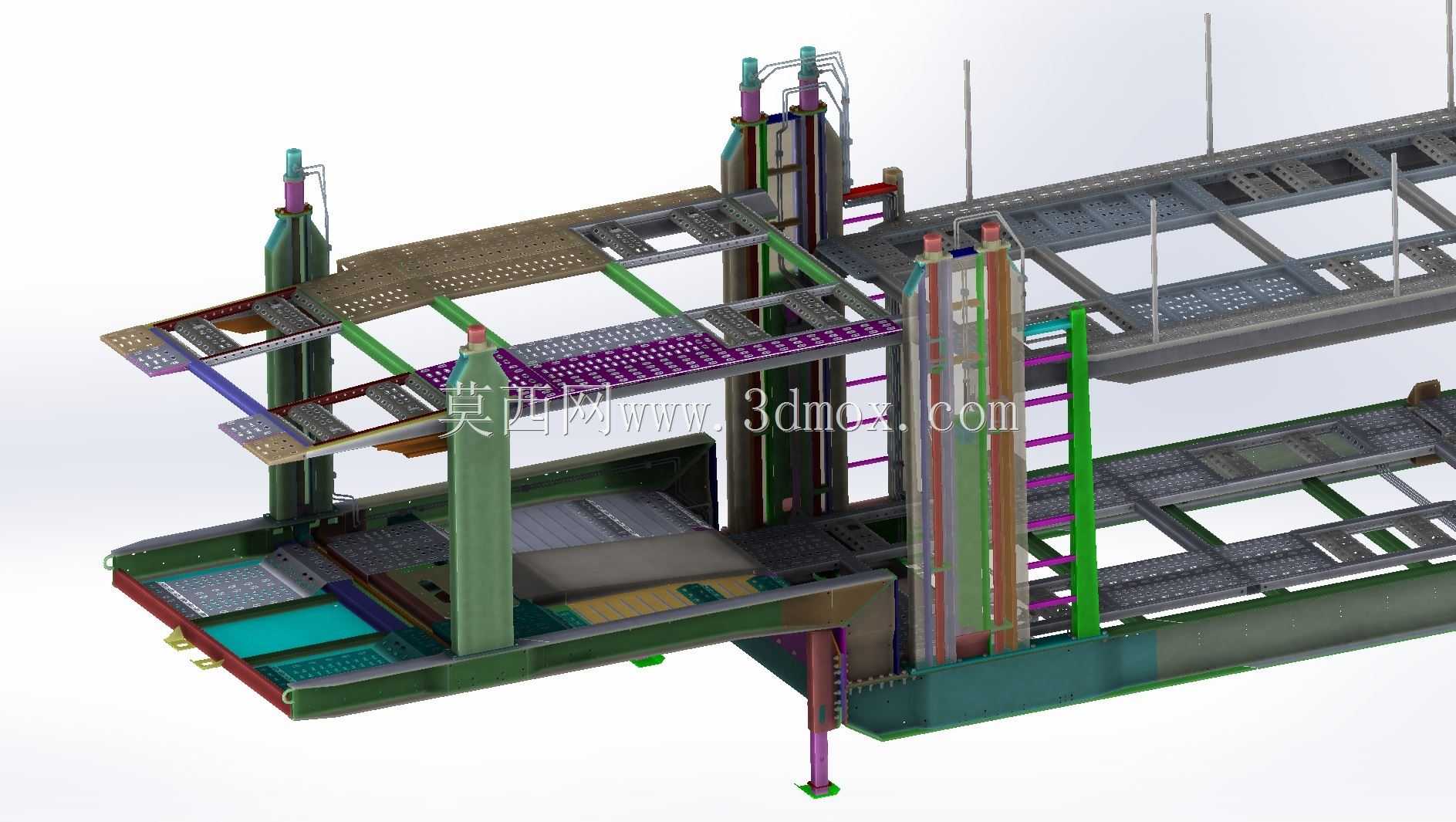

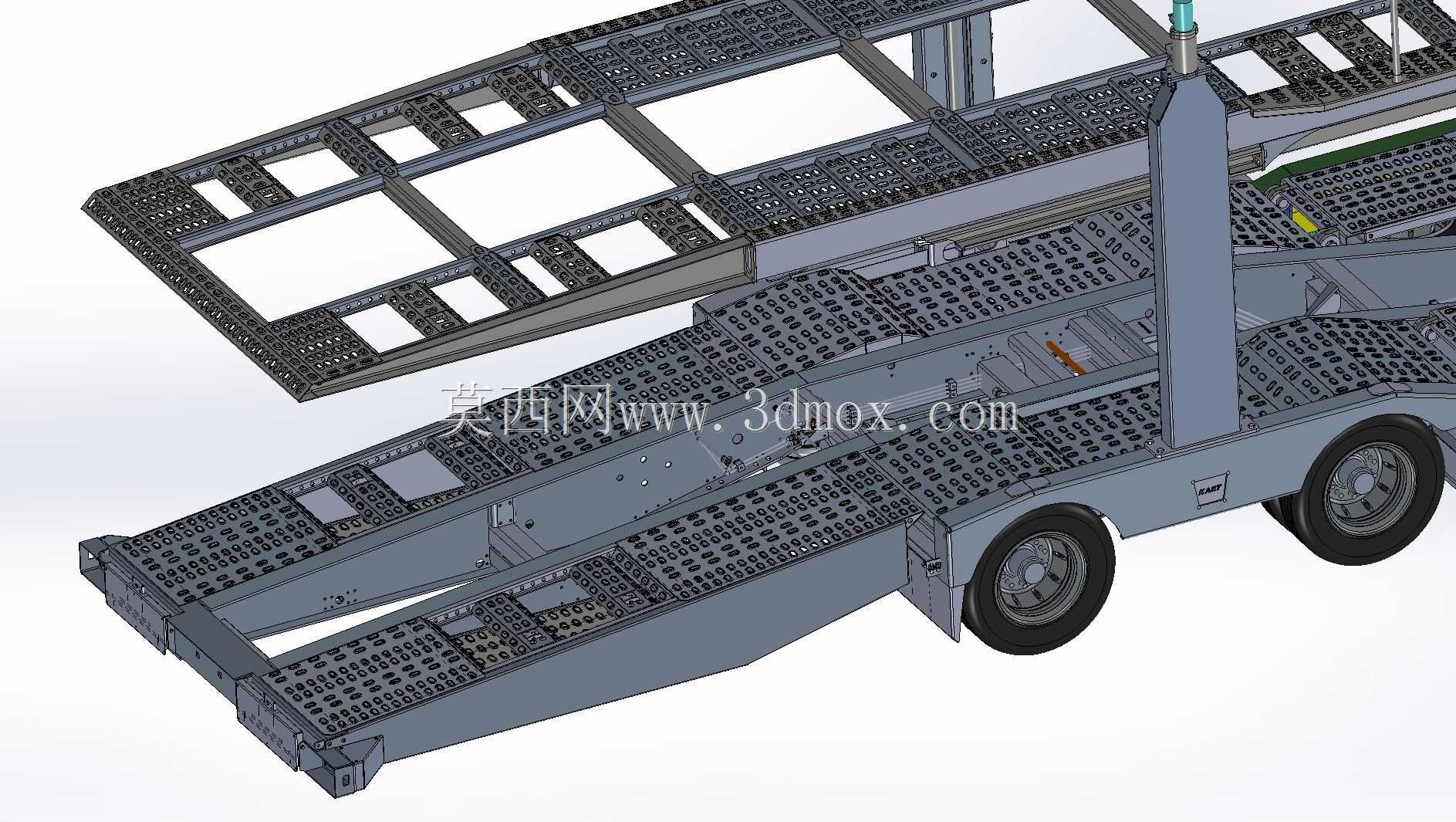

　　避免上层车辆超高无法通过限高路段，同时小直径轮胎的布置也能压缩轮胎占用的平台空间，提升平台的有效装载长度。支撑结构方面，车架前端设置联动式支腿，在挂车与牵引车脱离停靠时可稳定支撑整车前端载荷，避免车架前倾；上层平台的支撑柱采用可适配调节的结构设计，可根据不同装载车型的高度调整上层平台的局部高度，兼容轿车、SUV、小型MPV等不同高度的乘用车型装载，避免固定层高导致的空间浪费或者超高问题。在通过性设计上，整车的中间回转区域预留足够的转向间隙，匹配牵引车的回转半径要求，在狭窄场站、山区弯道等场景下可顺利完成转向动作，不会出现车架与牵引车干涉的问题；车架尾部设置过渡爬梯结构，可实现车辆自行上下装载平台，无需额外的装卸举升设备，

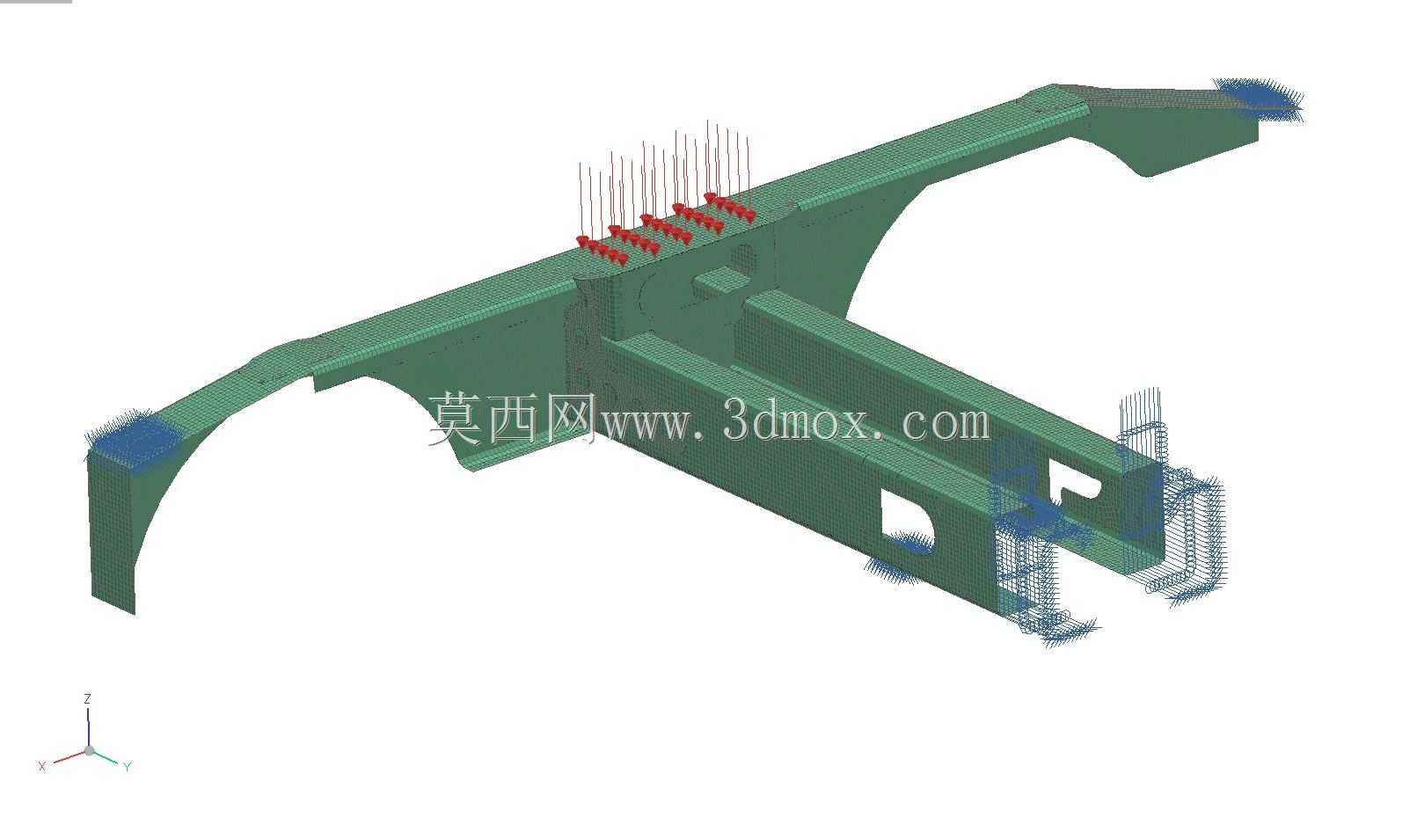

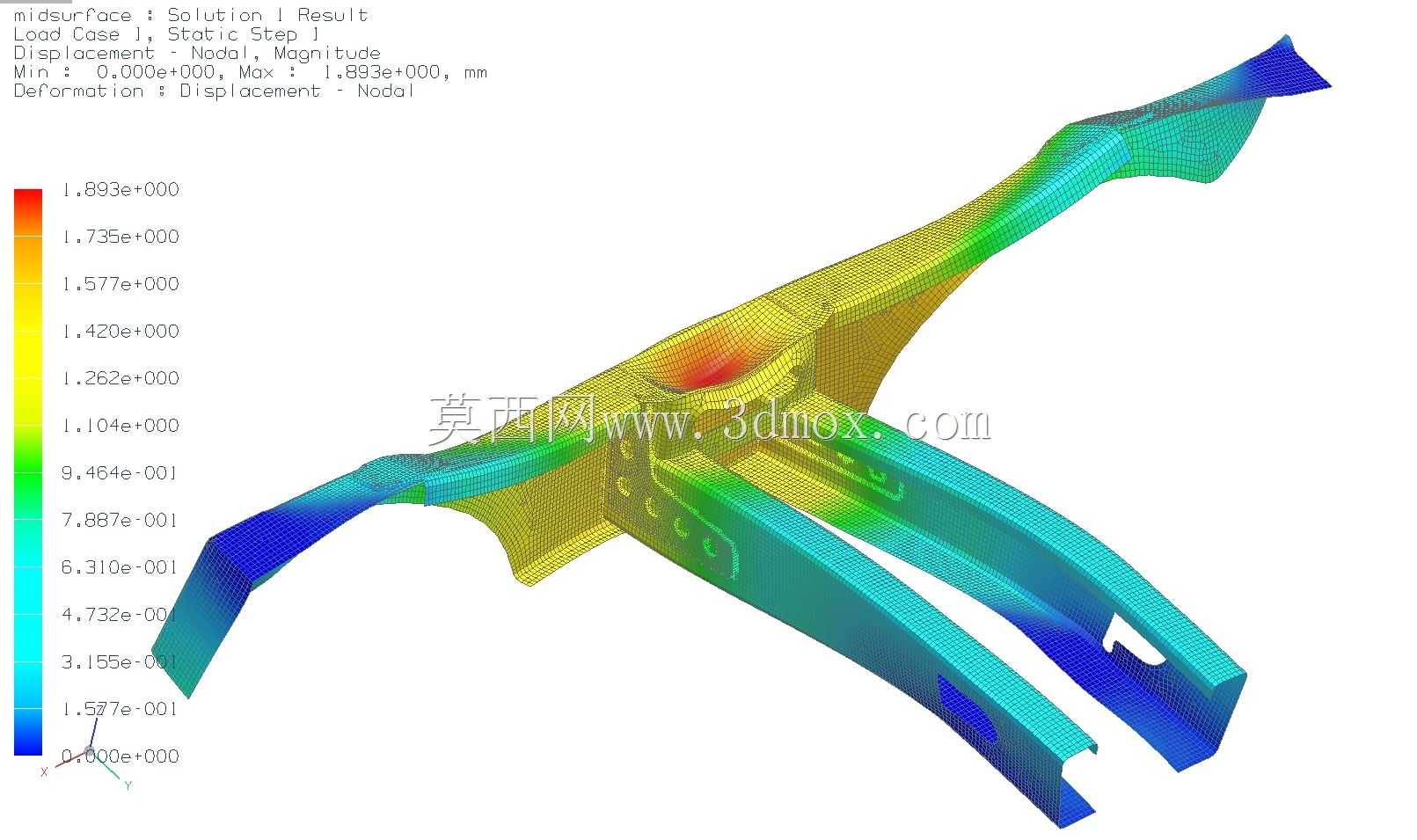

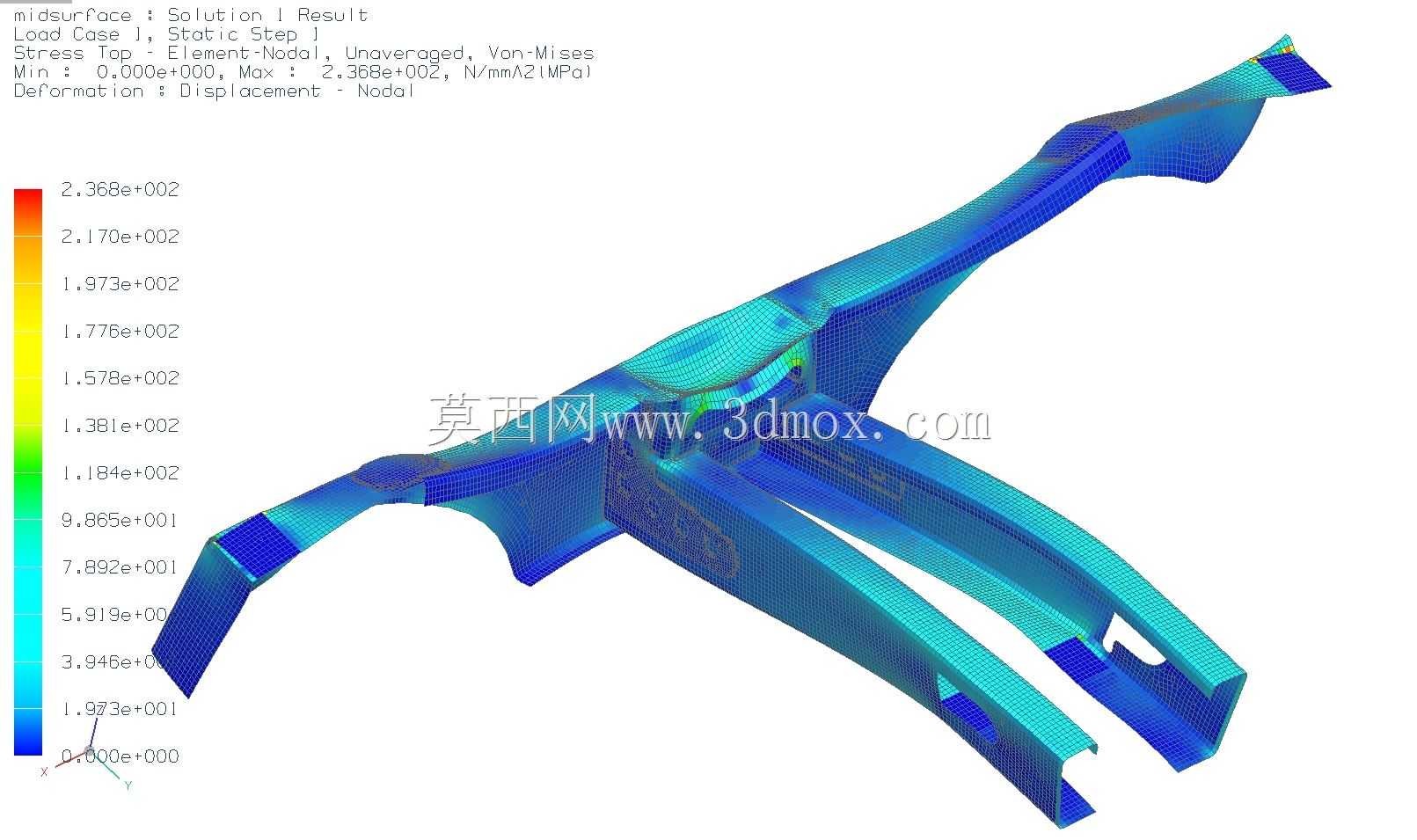

　　降低场站装卸的设备依赖，提升装卸作业的灵活性。从结构强度校核角度，这款车架的纵梁、横梁、支撑柱均经过满载弯曲、满载扭转、紧急制动、急转弯等多工况的有限元仿真验证，应力集中区域做了加强筋补强处理，避免长期交变载荷下出现结构开裂问题；轮胎附近的车架区域设置防飞溅挡泥结构，减少行驶过程中泥水对装载车辆、车架结构的侵蚀；整车的制动系统、气路、电路沿车架纵梁内侧隐蔽布置，避免行驶过程中被飞溅杂物击打损坏，同时预留标准的牵引车对接接口，可适配主流重卡牵引车的连接需求。不同于早期违规超长超宽的双排轿运车，这款车型的所有尺寸参数均严格匹配目标市场的道路法规要求，不存在合规风险，同时通过双层平台的空间优化，在合规尺寸内实现了最大的装载效率，平衡了法规约束与运营收益的需求。在细节设计上，平台边缘设置可翻转的防护栏结构，装卸作业时翻起作为人员作业的安全防护，行驶状态下翻倒不超出车辆限界；每个装载车位对应设置车轮挡块与绑带挂钩，可快速完成车辆的固定作业，减少装卸等待时间；车架侧方设置隐藏式的工具储物箱，可存放绑带、三角木、维修工具等随车物品，无需额外占用装载空间。
