双轴自卸式半挂运输拖车结构设计

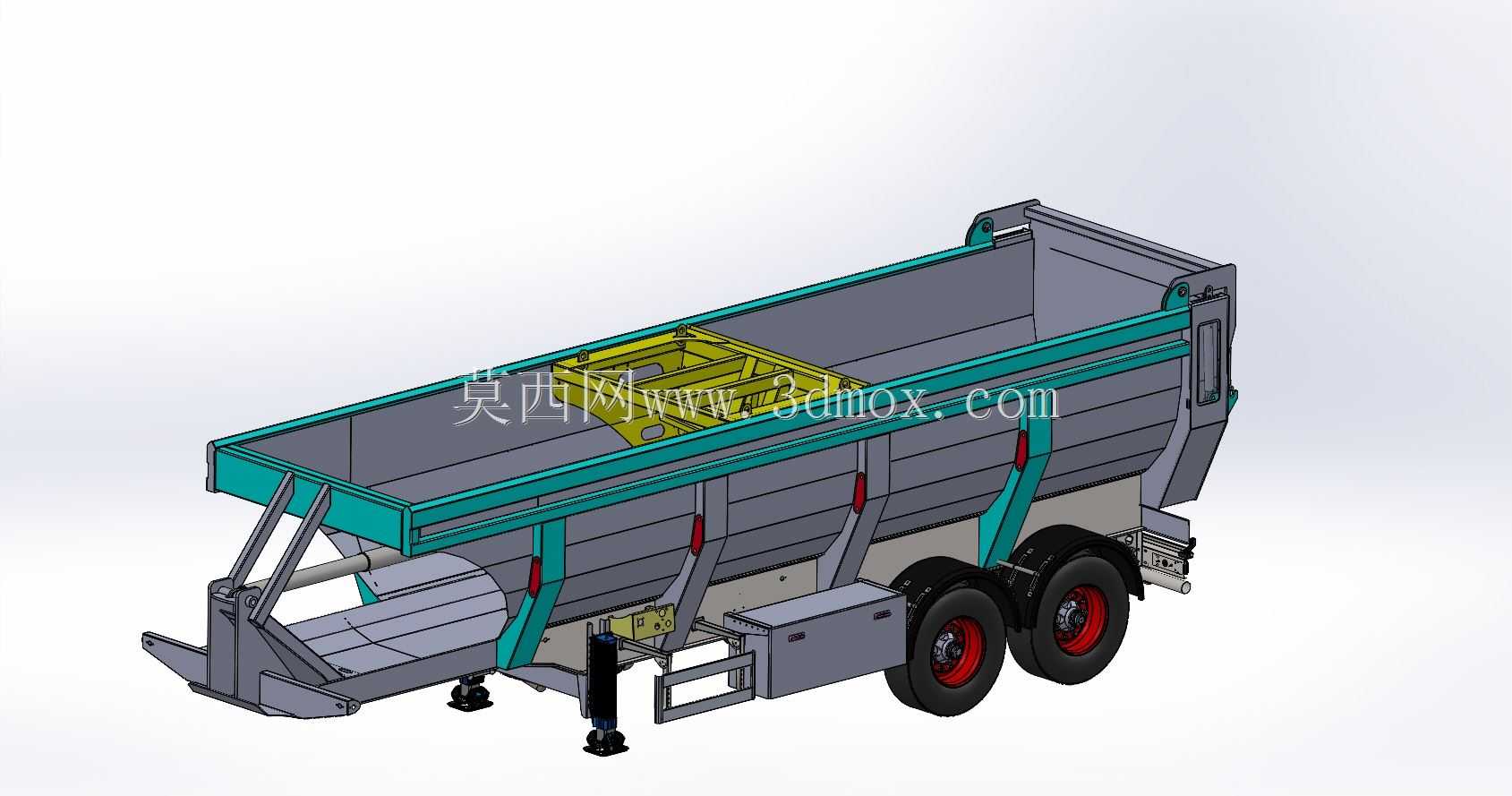

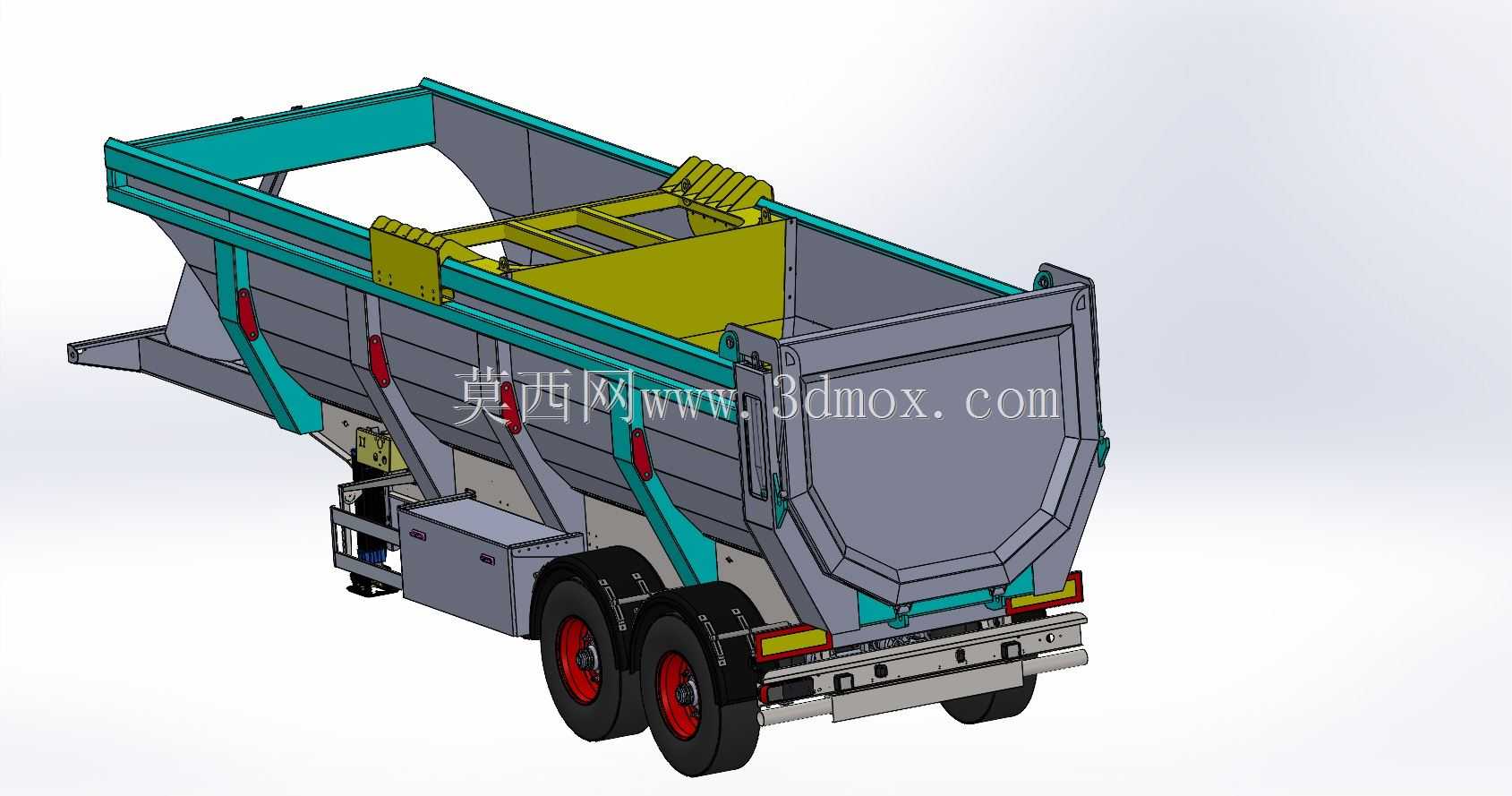

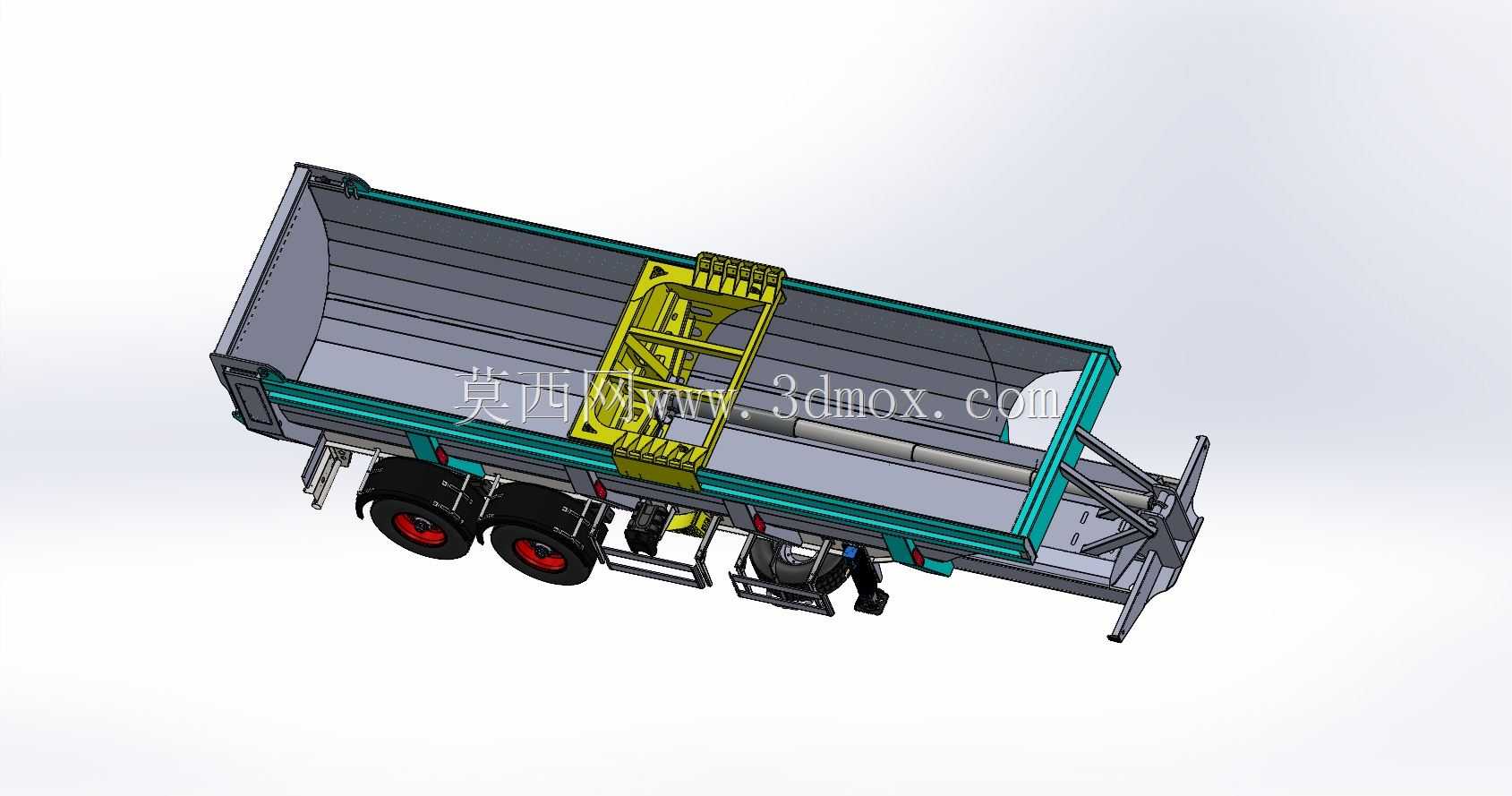

　　这款双轴自卸半挂拖车主要面向散装物料短途转运、工程现场土石方清运、农牧区散料运输等场景，区别于公路干线运输的重型半挂，该结构更适配非铺装路面的灵活作业需求，在厂区内部倒运、矿山采区短驳、乡镇基建物料配送场景下，可搭配不同马力的牵引车头完成接驳，无需额外配置卸料辅助设备即可完成散料的自主卸载。从结构功能来看，车斗采用U型截面设计，相比传统矩形斗，U型结构在卸料时不易残留黏湿物料，比如运输含水率较高的土石方、发酵有机肥、建筑砂浆类物料时，物料可沿弧形斗壁顺畅滑出，减少人工清斗的工作量；车斗边缘设置的加强压边结构，可避免装载大块硬质物料时斗口受撞击变形，斗体侧面的竖向加强筋采用变截面布置，在受力集中的举升铰接点位置加密筋板厚度，

　　远离受力点的上部区域适当减薄筋板尺寸，兼顾结构强度与整备质量控制。举升机构采用前置多级液压油缸布置，油缸下铰接点位于牵引销后方的车架主梁上，上铰接点连接车斗前端的加强支座，举升时车斗绕后端的翻转铰链转动，最大举升角度可达到45度，满足各类散状物料的安息角卸料要求，不会出现物料卡滞在斗内的情况；车架部分采用边梁式焊接结构，两根主纵梁为变高度工字梁截面，在牵引销位置、悬挂安装位置、支腿安装位置分别设置横向加强梁，分散局部集中载荷，避免长期重载下出现车架扭曲变形。行走系统配置双轴双排轮结构，每根车轴匹配大尺寸重载轮胎与鼓式制动器，悬挂采用平衡式钢板弹簧结构，可在颠簸路面自动调整各轮的载荷分配，减少单轮过载爆胎的风险；

　　前端设置的联动支腿为手摇机械式结构，在脱离牵引车头停放时，摇下支腿即可承载前端载荷，支腿底部设置的大尺寸支撑盘可降低对地面的压强，在松软地面停放时不会出现支腿下陷的情况。车斗前部预留的防护格栅结构，可避免装载物料时大块物料向前滚落撞击牵引车头，侧面设置的反光标识安装位、侧防护栏安装座均按照道路行驶安全要求预留安装接口，尾部的后保险杠、卸料导料槽为一体化焊接结构，卸料时导料槽可引导物料准确落至指定堆放位置，不会散落污染尾部的灯具与牌照安装区域。设计过程中优先考虑了易损件的维护便利性，所有铰接点均配置可更换的耐磨铜套，润滑脂加注嘴引至车架外侧便于操作的位置，日常保养时无需钻入车底即可完成全部铰接点的润滑作业；

　　液压管路采用沿车架内侧布置的方式，通过管卡固定在纵梁腹板上，避免行驶过程中管路被飞溅的碎石击打破损，管路接头均采用标准快插接口，后期更换损坏管路时无需复杂工具即可快速完成拆装。安装边界方面，整车长度适配常规厂区道路的转弯半径要求，牵引销采用标准50号牵引销尺寸，可匹配市面上绝大多数轻型牵引车头的牵引座连接尺寸，整车宽度符合道路通行的外廓尺寸要求，不会出现超宽无法上牌通行的问题；车斗的容积设计兼顾了额定载荷限制，避免出现超载运输的结构设计缺陷，空载状态下整车重心高度控制在合理范围内，高速行驶时不会出现发飘的情况，重载举升时整车的纵向稳定性经过校核，不会因举升重心偏移出现侧翻风险。
