带安装法兰的重载万向脚轮三维设计

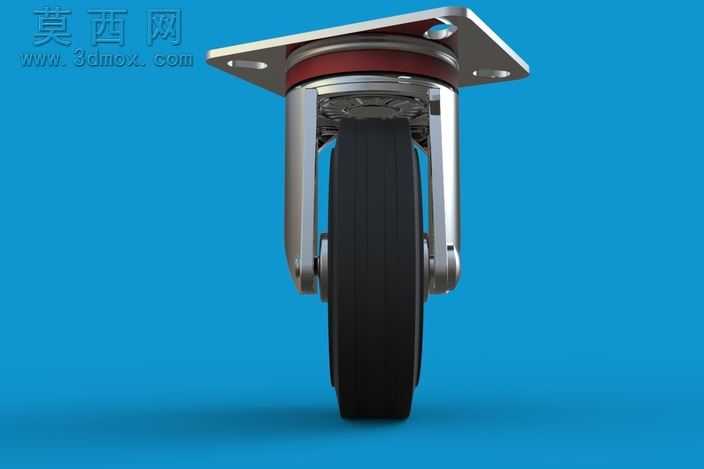

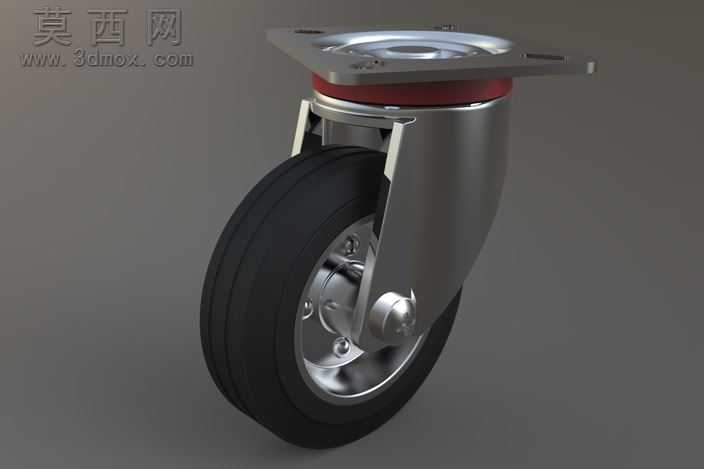

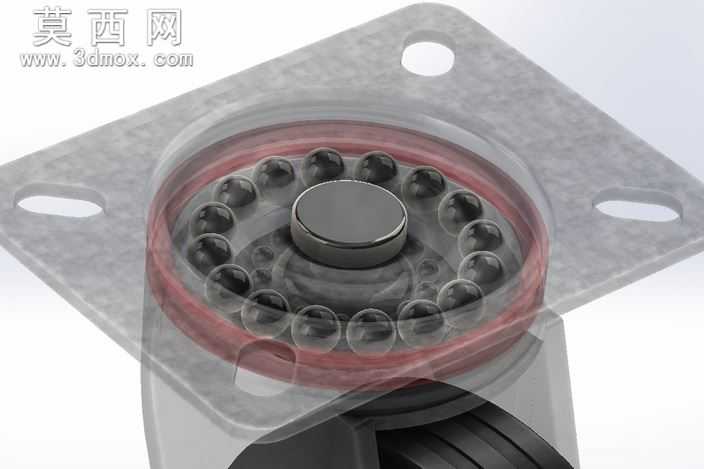

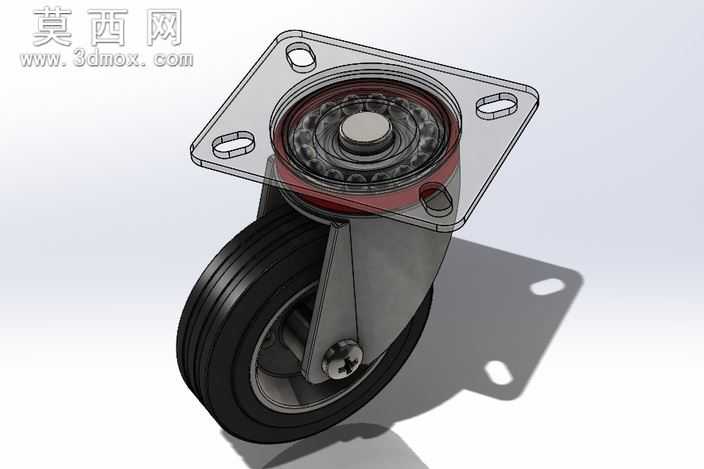

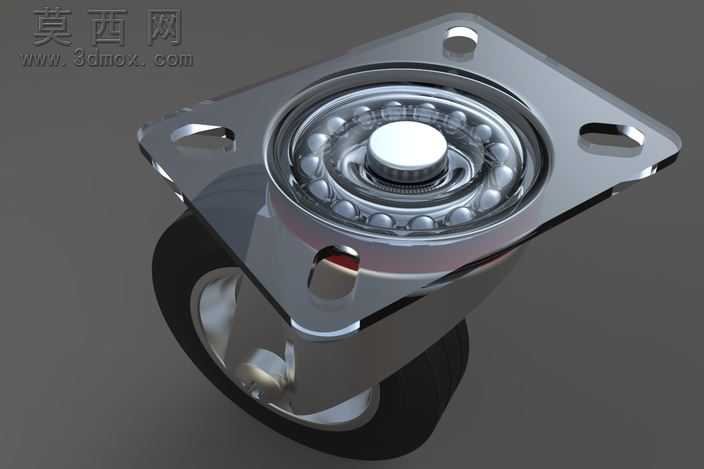

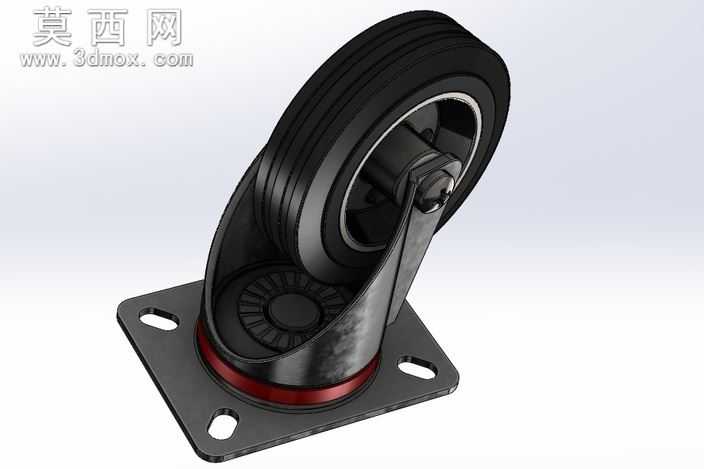

本模型为带方形安装法兰的重载万向脚轮，整体采用三维建模软件完成全参数化设计，建模过程严格遵循机械加工的实际尺寸规范，对脚轮的各个组成部件都做了精细化的结构还原。模型首先构建顶部的方形安装法兰座，法兰座上预留四个对称分布的腰型安装孔，可适配不同孔距的设备安装需求，法兰座与下方回转支架之间设计了密封式推力回转结构，内置完整的滚珠轴承组件，建模时还原了轴承保持架、每一颗滚动钢珠以及上下轴承圈的配合结构，保证万向转动功能的结构合理性，同时在回转部位设计了防尘密封结构，避免使用过程中灰尘进入轴承间隙影响转动顺滑度。下方的轮架采用双侧支撑式金属支架结构，支架与滚轮的连接部位设计了轮轴与锁紧螺栓结构，还原了螺栓的螺纹细节与防松垫片结构，保证滚轮转动时的支撑稳定性。滚轮部分采用橡胶材质外层与金属轮毂的复合结构，建模时还原了橡胶轮面的防滑纹理细节，金属轮毂的内部加强筋结构也做了完整呈现，既保证滚轮的承重能力，也还原了橡胶材质缓冲减震的特性。渲染阶段对不同部件赋予了对应材质，法兰与金属支架采用哑光喷塑金属材质，轴承钢珠做了抛光金属质感处理，橡胶轮面赋予黑色哑光橡胶材质，搭配场景化的光影效果，清晰展现各个部件的装配关系与结构细节。设计过程中充分考虑脚轮的实际使用场景，整体结构紧凑合理，转动部位的配合间隙符合机械设计公差要求，既可以作为设备移动部件的选型参考，也可用于相关机械产品的装配演示、教学案例使用，完整还原了工业脚轮的典型结构特征，所有部件均可拆分查看内部构造，方便理解万向脚轮的转动原理与装配逻辑。
