大田作业用大尺寸瓜果夹持采收设备

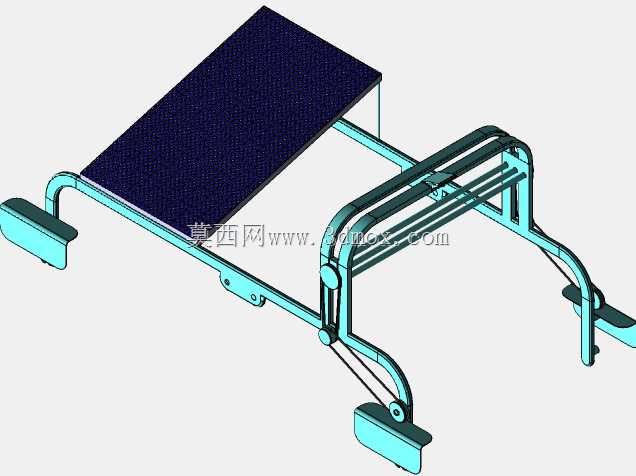

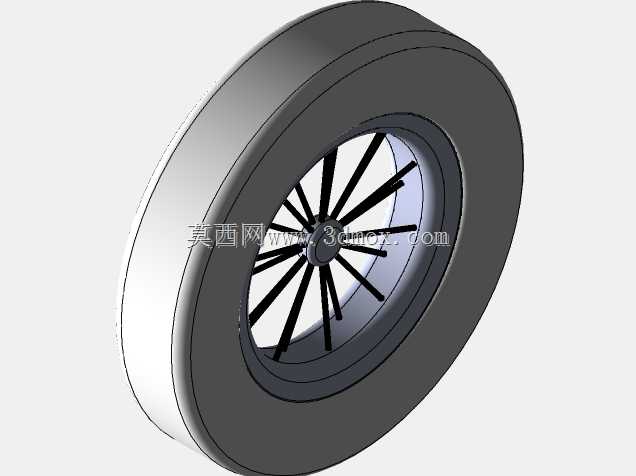

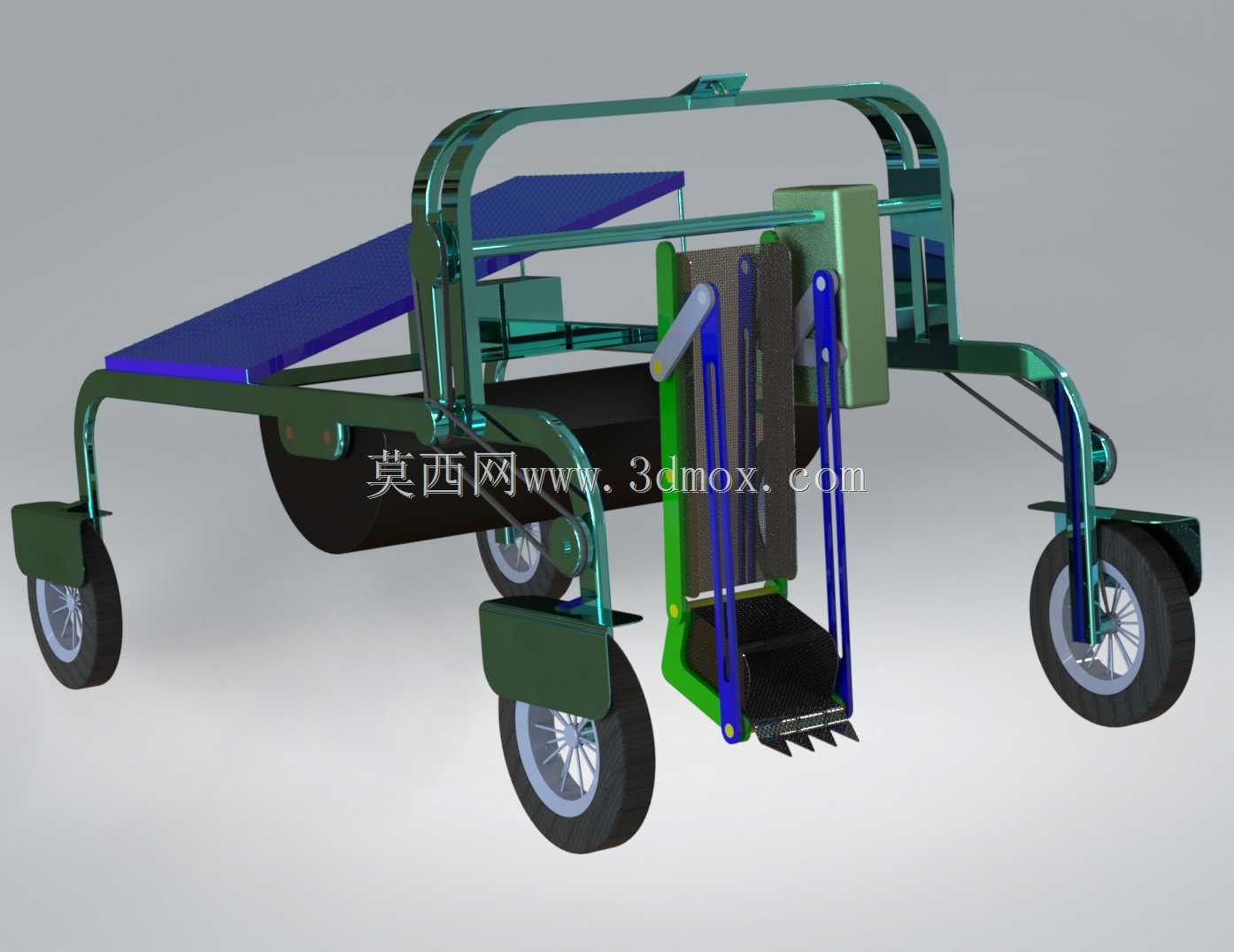

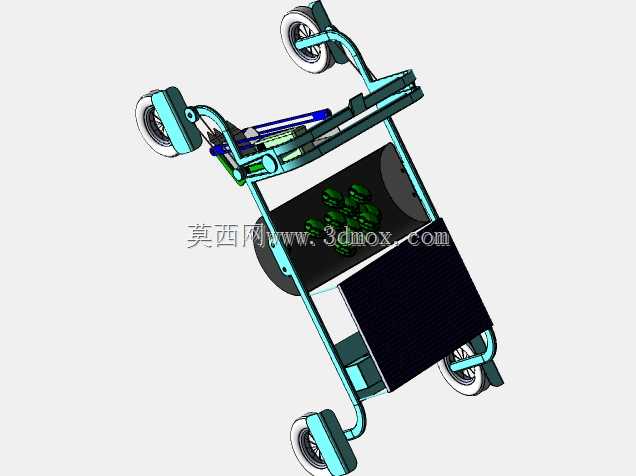

　　这款轮式瓜果夹持设备的设计初衷，是解决连片规模化种植场景下，大尺寸瓜类作物采收环节人力投入大、作业效率低的痛点，适配露地宽垄种植的西瓜、甜瓜等单果重量较大的瓜果采收作业，可在经过平整的大田垄间通行，完成果实的抓取、托举、输送动作，替代传统人工弯腰抱取、搬运的重体力劳作环节。设备采用三轮行走布局，前轮为转向驱动轮，后轮为随动支撑轮，轮距匹配常规瓜垄的垄沟间距，整机最低离地间隙预留足够空间，避免作业过程中碾压瓜藤、碰刮垄面凸起，行走轮选用宽幅低压橡胶轮胎，降低对松软沙壤土的接地压强，减少田间作业时的陷车风险，同时不会过度压实土壤影响下一茬作物种植。

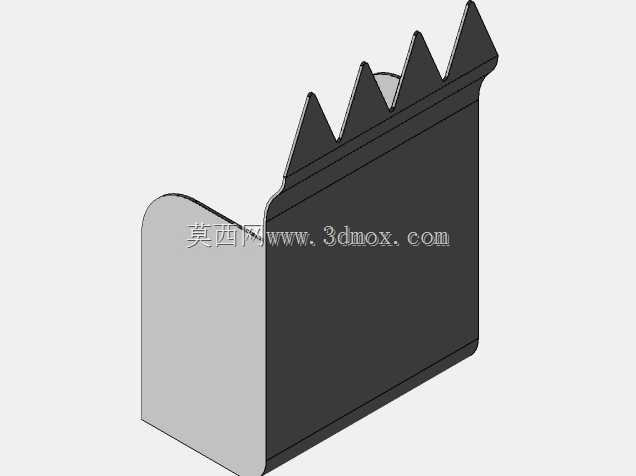

　　核心夹持执行机构布置在设备前部居中位置，采用双侧柔性夹指配合底部托齿的结构形式，夹指表面包覆柔性缓冲材质，避免刚性接触造成瓜果表皮破损，夹持力通过弹性元件自适应调节，可适配不同成熟度、不同外径尺寸的瓜果抓取，不会出现夹裂果实或者夹持力不足导致果实脱落的问题；底部托齿在夹指收拢的同时同步抬升，从果实下方形成承托，完全抵消大重量果实的下坠力，即使单果重量达到十公斤以上也能稳定抓取，不会出现滑落损伤。夹持机构的升降、开合动作通过路径函数逻辑控制，可根据果实的实际位置自动调整动作行程，从接触果实到完成抓取抬升的动作曲线平滑，无刚性冲击，减少对果柄的拉扯损伤，也能降低机构自身的冲击载荷，延长部件使用寿命。

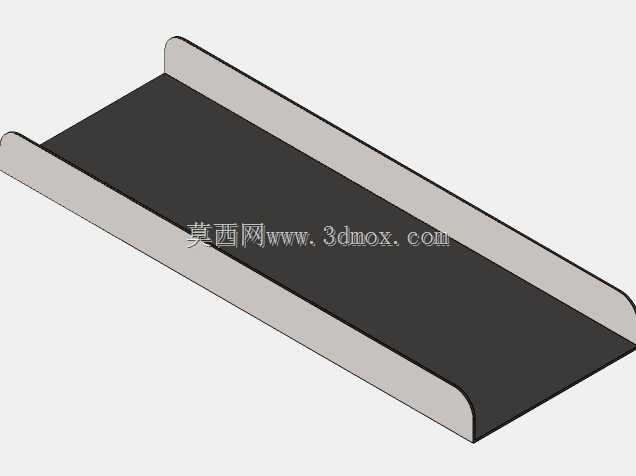

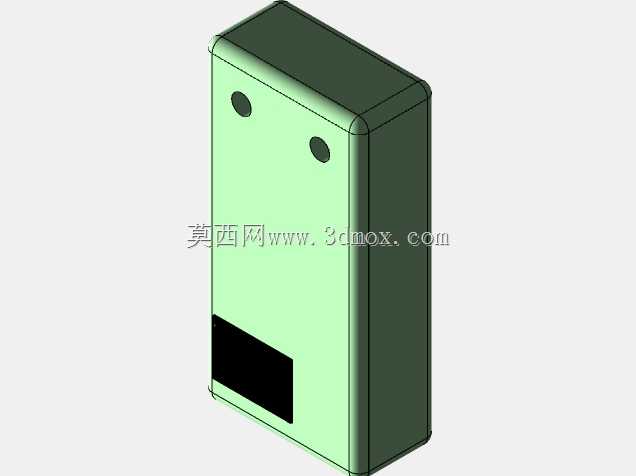

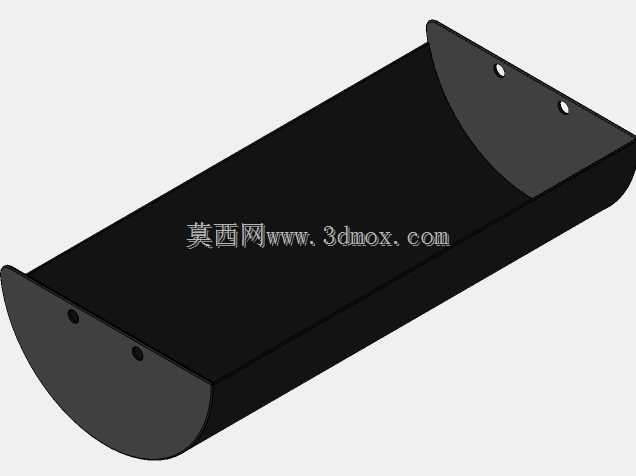

　　设备中部设置倾斜式输送导板，夹持机构完成果实抓取抬升后，会将果实平稳放置到导板上，依靠重力自然滑落到设备后部的集果区域，导板表面铺设软质防滑垫层，避免果实滚动过程中出现磕碰损伤，导板的倾斜角度经过反复校核，既保证果实可以顺畅滑动，又不会因为下滑速度过快造成撞击。整机的动力单元布置在设备中部机架上方，采用集成式安装布局，重心控制在整机几何中心附近，保证田间坡地作业时的稳定性，不会出现侧翻风险；机架采用矩形钢管焊接成型，整体做防腐防锈处理，适配田间高湿度、多泥土的作业环境，所有转动铰接点都设置密封防尘结构，避免泥土进入造成铰接件磨损卡滞，日常维护仅需定期加注润滑脂即可，降低田间使用的维护成本。

　　设计过程中充分考虑了农机的易制造性，也就是DFM要求，所有结构件都采用常规型材和标准件，没有复杂的异形曲面加工件，普通的机械加工车间即可完成整机的生产制造，不需要特殊的加工设备；整机的装配逻辑简单，部件模块化程度高，夹持模块、行走模块、动力模块都可以单独拆分，后期如果出现部件损坏，可快速更换对应模块，减少设备停机时间。设备的操作控制逻辑简单，仅需单人即可完成操作，操作人员不需要经过长时间的专业培训，掌握基础的行走控制和夹持触发操作即可上手作业，相比传统人工采收，作业效率可提升四到六倍，尤其适合种植面积在百亩以上的规模化瓜果种植基地使用，可大幅降低采收高峰期的人力需求压力，缓解农忙时节用工难的问题。

　　在安装边界方面，整机的宽度控制在常规瓜垄可通行的范围内，长度方向预留足够的转向空间，可在垄间完成原地转向，不需要额外的掉头空间，适配不同行距的种植模式；夹持机构的最低作业高度可贴近垄面，能够抓取贴地生长的瓜果，最高抬升高度可匹配集果箱的高度，不需要额外的人工转接动作。整机的能源形式适配清洁能源动力，可搭载蓄电池组提供动力，作业过程中无尾气排放，不会对田间作物和作业环境造成污染，噪音水平低，长时间作业也不会对操作人员造成听力损伤，符合现代农业装备绿色环保的发展方向。
