简易轮式机器人移动底盘框架结构

项目分类:工业机器人 发布时间:2021-11-08 ID:374339
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构
  • 简易轮式机器人移动底盘框架结构

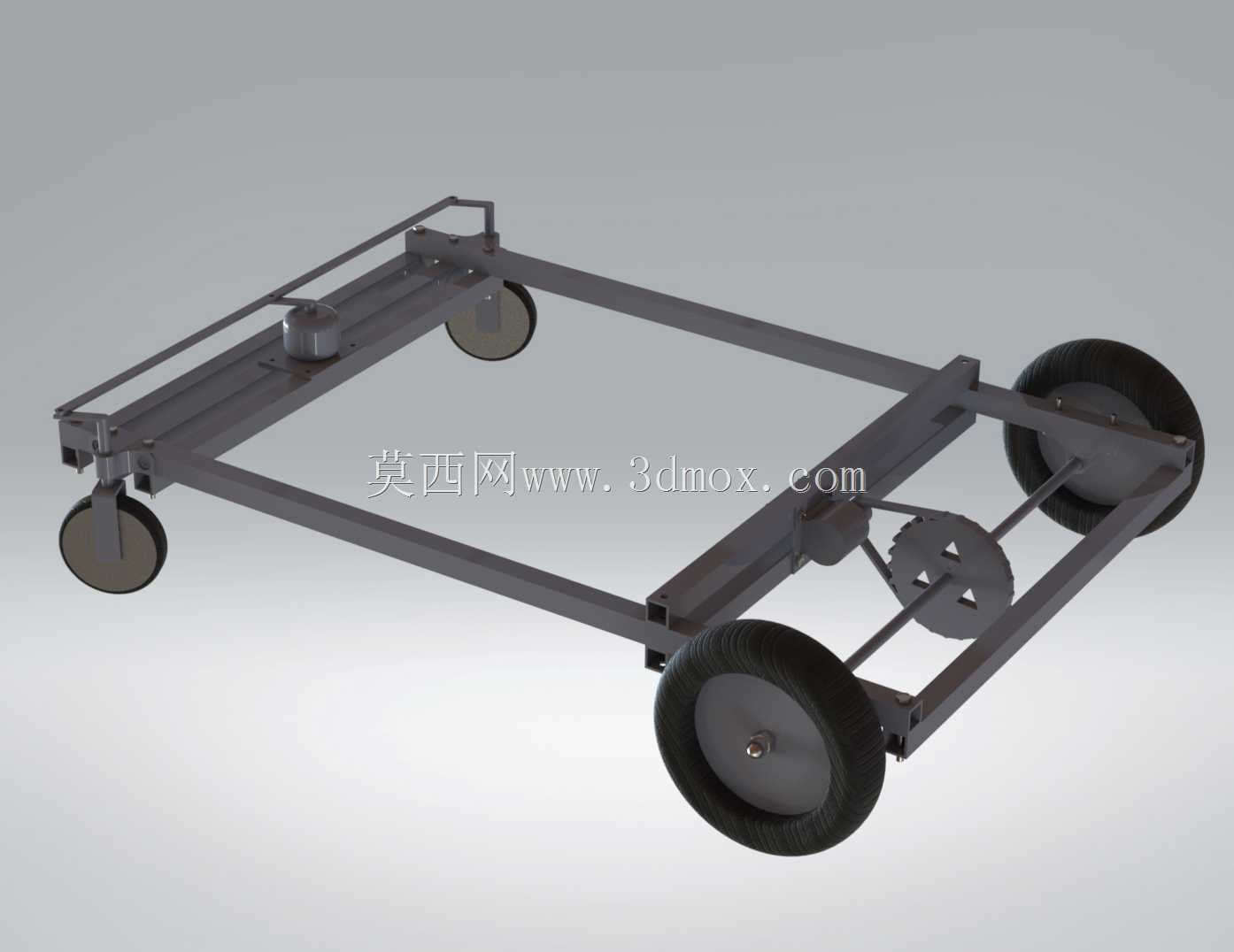

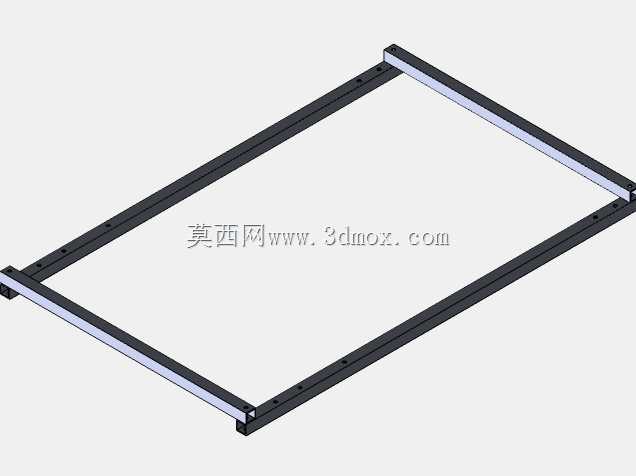

  这款轮式移动底盘采用开放式矩形框架作为主体承载结构,框架主体采用标准矩形型材拼接成型,整体结构无封闭外罩,所有传动、行走部件均外露布置,便于后期加装各类功能模块、调整传动结构以及开展日常维护检修作业。从实际应用场景来看,这类底盘可适配室内巡检、轻型物料转运、教学实验平台开发、小型服务机器人改装等多种场景,框架上预留的多组安装孔位可直接固定传感器支架、控制盒、电池仓、载物平台等拓展部件,无需对主体框架做二次打孔加工,能大幅缩短二次开发的周期。

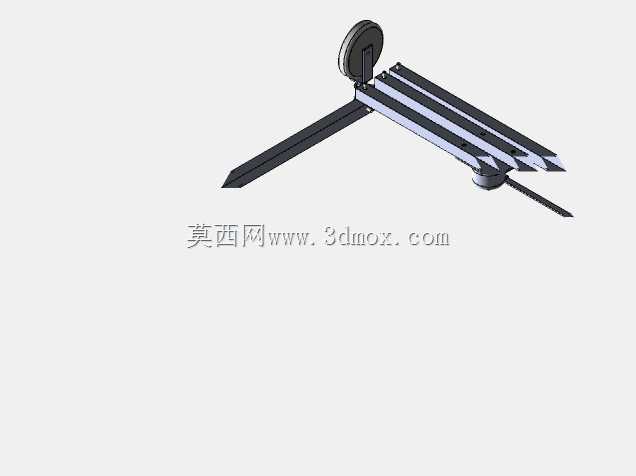

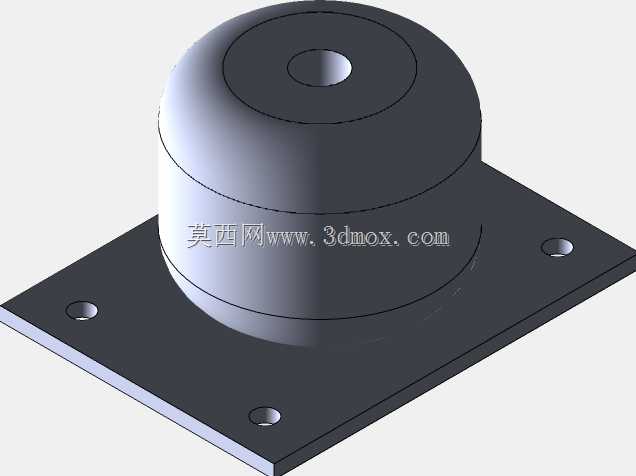

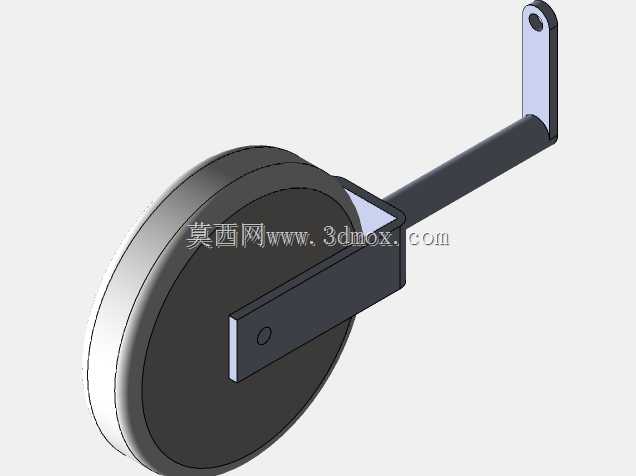

  行走轮组采用前后非对称布置,前端两个小直径脚轮作为随动支撑轮,后端两个大直径驱动轮承担主要动力输出与承重功能,这种轮组搭配可在保证承载能力的同时,缩小整机转弯半径,实现小范围空间内的灵活转向。转向部分采用连杆联动结构,将两个前轮的转向支架通过横向连杆连接,配合舵机或驱动电机的动力输出,可实现前轮最大360度的旋转角度,完全满足原地转向、窄道穿行等特殊移动需求,相比传统差速转向的底盘,这种结构在平整硬质路面上的行驶轨迹更稳定,不会出现差速转向常见的跑偏、轮胎打滑磨损过快的问题。

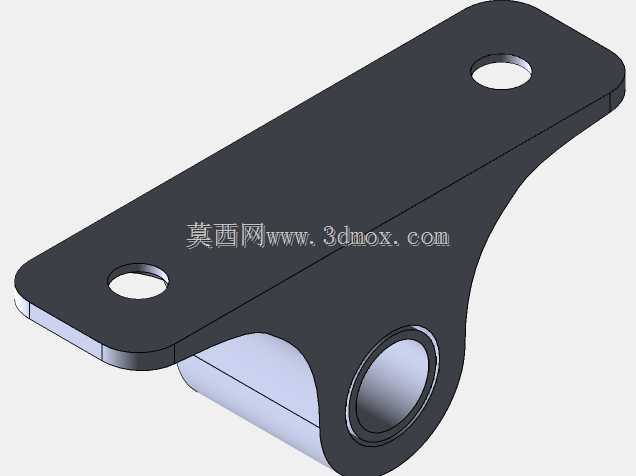

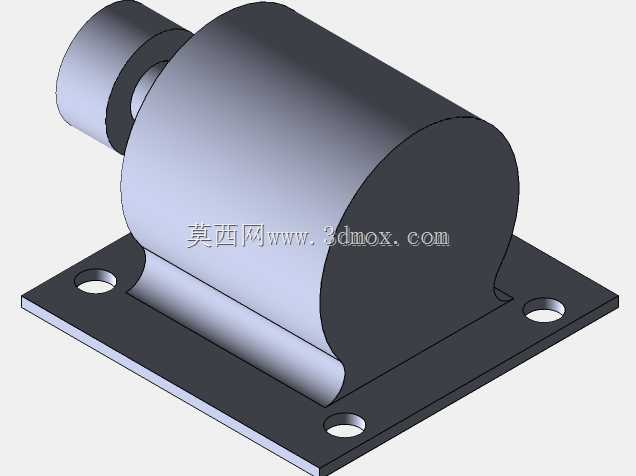

  设计过程中优先考虑了结构的易加工性与装配便捷性,框架各段型材的连接位置均采用角件加螺栓的固定方式,没有采用一体化焊接结构,一方面可降低单件加工的精度要求,普通型材切割下料后即可完成组装,另一方面也方便后期根据实际使用需求调整框架的长宽尺寸,适配不同大小的上部搭载设备。驱动轮的安装座采用独立模块化设计,通过螺栓固定在框架尾部的预留安装位上,更换不同直径、不同材质的轮胎时,仅需调整安装座的固定高度即可,无需改动主体框架的结构。

  从安装边界尺寸来看,整体框架的长宽比例控制在1.4:1左右,宽度方向的尺寸预留了足够的轮组摆动空间,前轮转向至最大角度时,轮胎边缘不会与框架型材发生干涉;高度方向上,框架上平面距离地面的高度控制在合理范围,既保证了底部传动连杆、转向部件有足够的离地间隙,不会在经过小高度凸起路面时发生剐蹭,也能降低上部搭载设备的整体重心,提升行驶过程中的稳定性。框架上平面的安装孔位采用等间距阵列布置,孔位间距匹配常用的工业铝型材安装标准,搭载标准尺寸的控制模块、电池组件时可直接通过T型螺栓固定,适配性较强。

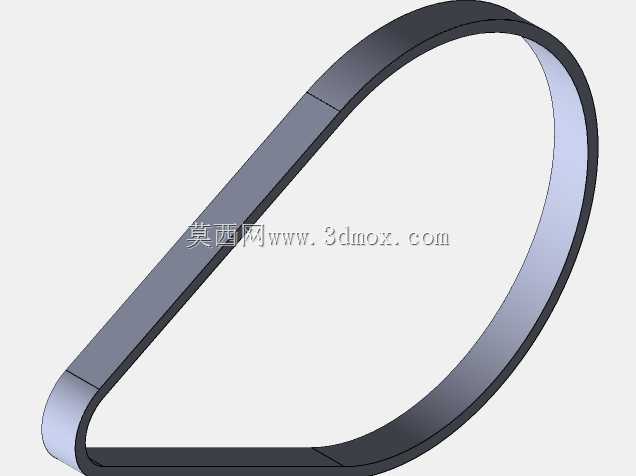

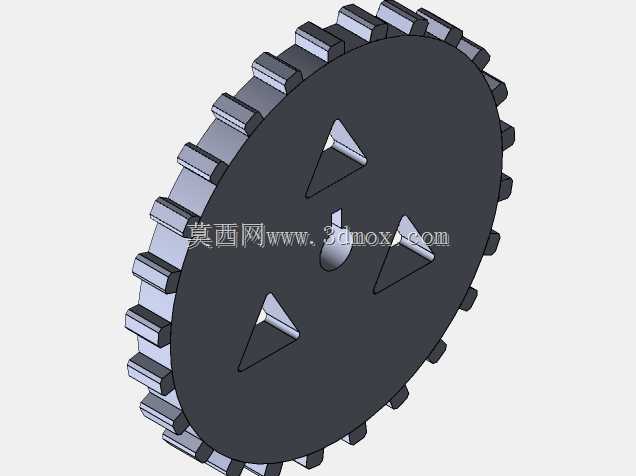

  传动部分的齿轮组直接外露布置在驱动轮侧方,没有额外设置传动护罩,这种设计主要针对教学演示、原型验证阶段的使用需求,可直观观察到动力传递的全过程,也方便调试过程中随时调整齿轮啮合间隙,排查传动卡顿、异响等问题。如果后续要投入到粉尘较多、存在杂物飞溅的实际作业场景,仅需在齿轮传动位置加装简易的钣金护罩即可,主体结构无需做任何改动。底盘整体的承重冗余设计充足,框架型材的壁厚选择可满足搭载轻型作业设备的承重需求,正常使用工况下不会出现框架变形、轮组定位偏移的问题。

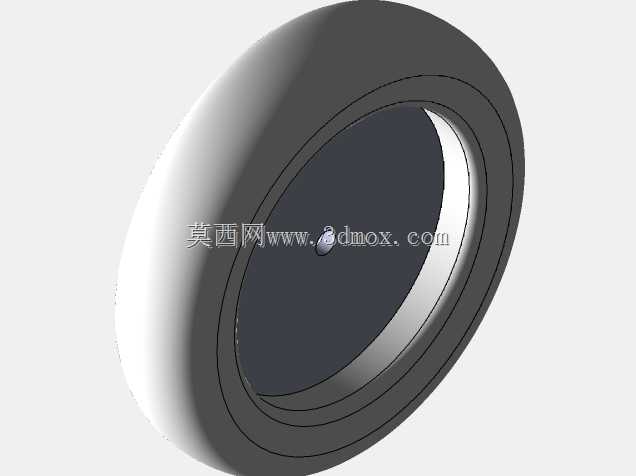

  在实际选型适配过程中,可根据具体的使用场景更换不同材质的轮胎,比如在室内光滑地面使用时可更换静音橡胶轮,在户外粗糙路面使用时可更换纹路更深的防滑充气轮,轮组安装位的兼容设计可支持多种规格轮组的直接替换,无需重新设计安装接口。转向连杆的长度也预留了调整余量,更换不同偏距的前轮支架时,仅需微调连杆的固定长度即可保证转向角度的同步性,不会出现转向卡滞、轮胎角度不一致的问题。
