同步带齿轮组合传动减速器结构设计

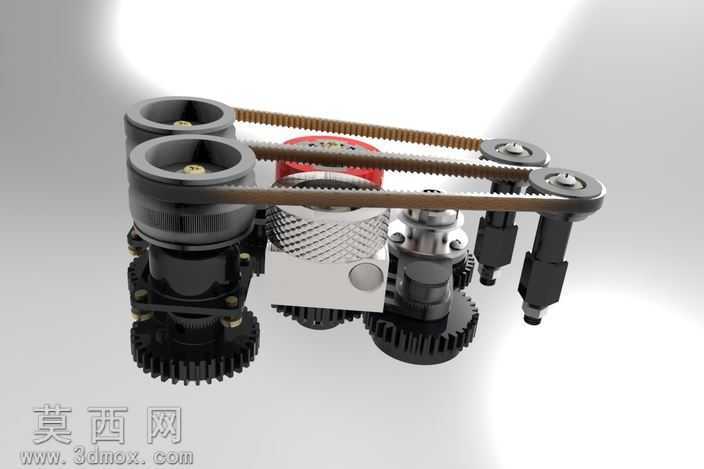

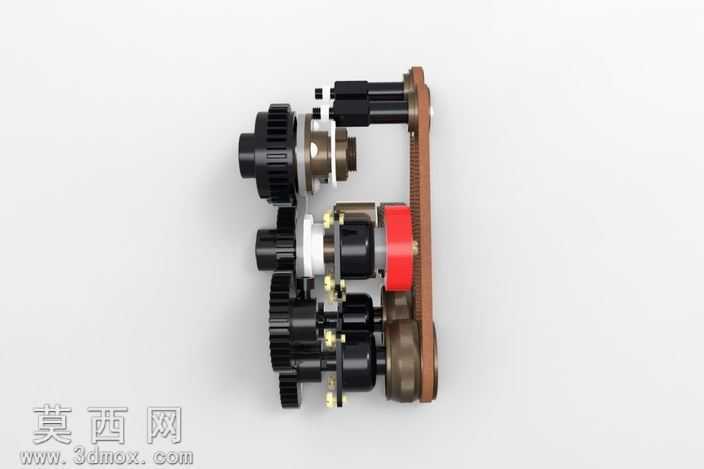

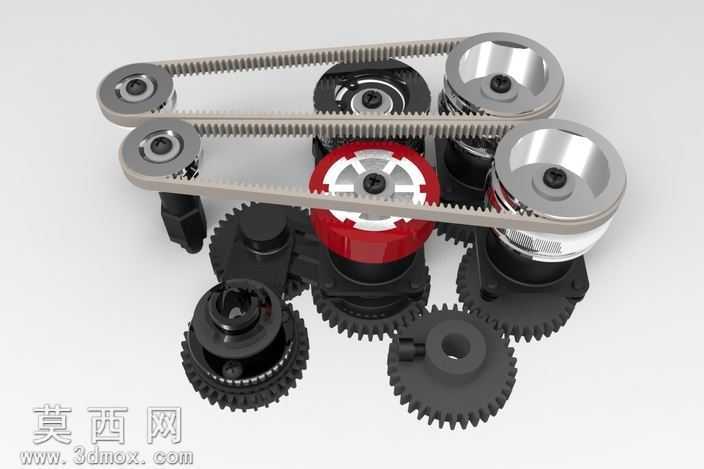

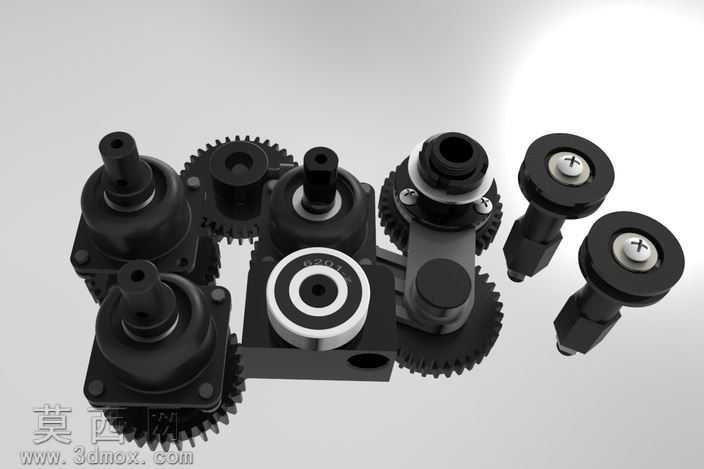

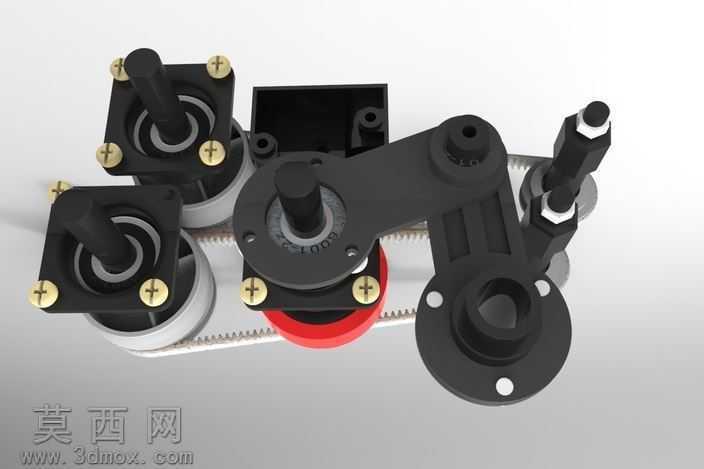

本作品为多组件组合式传动减速器三维设计，整体采用同步带传动与圆柱齿轮传动相结合的复合传动方案，在三维建模阶段严格遵循机械传动设计规范，对每一个传动零件的尺寸参数进行精准定义。建模过程中首先完成核心传动齿轮的参数化构建，依据传动比要求匹配不同模数、齿数的直齿圆柱齿轮，保证轮齿齿廓曲线符合渐开线设计标准，齿间啮合间隙控制在合理公差范围内，避免传动过程中出现卡滞或间隙过大的问题。同步带轮部分按照同步带的齿距、齿形参数进行对应建模，确保带轮齿槽与同步带齿形完全契合，张紧轮的位置设计经过反复调整，可保证同步带运行时的张紧度处于合理区间，有效降低传动打滑、跳齿的风险。材质渲染阶段针对不同零件的功能属性匹配对应材质效果：传动齿轮采用哑光黑色工程塑料与金属材质区分，红色端盖零件使用高光亮面烤漆材质突出视觉辨识度，同步带采用哑光橡胶材质还原真实质感，金属带轮与轴类零件使用抛光金属材质，通过光影反射效果凸显金属零件的加工精度，整体渲染效果层次分明，可清晰区分不同功能的组件。结构设计上采用分层传动布局，上层为两级同步带传动组，通过四个同步带轮实现动力的初步减速与分流，下层为多组圆柱齿轮啮合传动组，承接同步带传递的动力完成二级减速输出，各传动轴的支撑位置均设计有对应的安装基座，保证轴系运行的同轴度与稳定性，整体结构紧凑，传动路径清晰，可直观展示复合传动的动力传递流程。设计过程中充分考虑组件的装配合理性，所有零件之间均预留合理的装配间隙，不存在干涉问题，既可以作为机械传动教学的演示模型，也可为小型减速传动装置的结构设计提供参考，完整还原了复合传动减速器从零件设计到整体装配的全流程建模逻辑，每一处结构细节都对应实际机械传动的功能需求，兼顾了结构合理性与视觉展示效果。
