电子电路用带安装耳铝板金属防护盒

　　做嵌入式工业控制板卡的防护结构设计时，最先要考虑的从来不是外观多精致，而是现场安装的适配性、接口对位的精准度，还有长期运行下的结构防护可靠性，这款铝板弯折成型的电路防护盒，就是针对小体积工业通讯类板卡做的适配结构。从实际落地的场景来看，这类铝盒大多用在车间设备的分布式数据采集节点、小型工业网关的外置安装、工位端的信号转换模块防护上，不像塑料外壳在车间多油污、多切削液飞溅的环境下容易老化脆裂，铝板本身的抗腐蚀性能和结构强度，能在-20℃到60℃的常规工业现场环境里，给内部的电路板提供稳定的物理防护，避免粉尘直接落在板卡焊点上造成绝缘下降，也能抵挡日常运维过程中工具剐蹭、线缆拉扯对板卡造成的物理损伤。

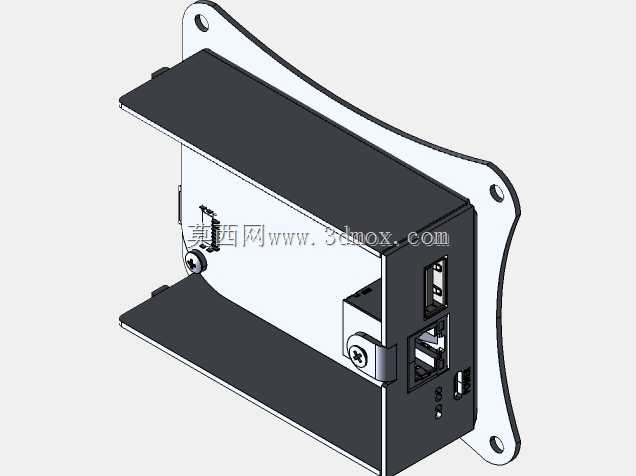

　　看结构设计的细节，盒体采用一体弯折加侧边锁付的结构，没有多余的拼接缝隙，顶部只预留了一个小型的固定螺丝位，用来锁紧上盖和底座，既保证了盒体的密封性，也减少了零散紧固件的数量，现场拆装维护的时候不用反复找小螺丝。底部延伸出来的四个带安装孔的固定耳，是整个结构里最贴合现场需求的部分——很多小型电路模块如果只靠导轨卡扣固定，在设备振动大的工位上容易出现松脱滑落，这四个安装耳可以直接用M4的自攻螺丝或者螺栓固定在设备机架、墙面安装板甚至是设备外壳的预留平面上，安装孔的位置做了沉台设计，螺丝锁付之后头部不会突出安装耳平面，不会和周边的线缆、结构件产生干涉。

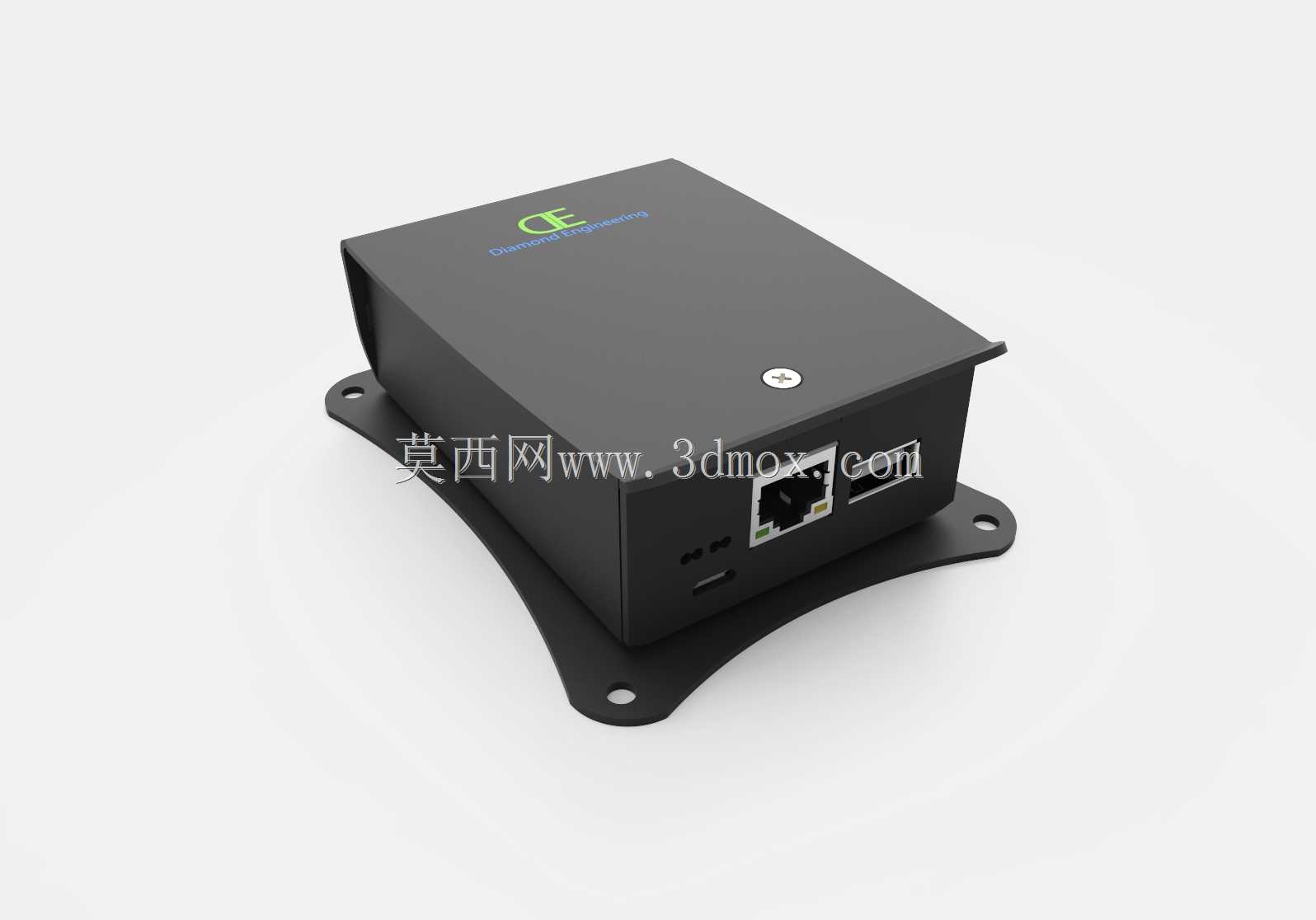

　　接口侧的开孔完全对应常规工业通讯板卡的接口布局，RJ45网口的开孔尺寸刚好匹配水晶头的插拔行程，不会出现开孔过小插不进水晶头、或者开孔过大缝隙漏灰的问题，旁边预留的USB接口、小型拨码开关或者复位按键的开孔位置，都和板卡的元件布局做了对位，组装的时候不用反复调整板卡位置，直接把板卡固定在底座的螺柱上，上盖扣合锁付就能完成装配，能大幅减少组装环节的工时消耗。从尺寸边界来看，整个盒体的长宽尺寸控制在120mm*100mm以内，高度不到40mm，属于非常紧凑的小体积防护结构，哪怕是安装在设备侧方的狭小走线空间里，也不会和周边的线槽、线缆产生空间冲突，安装耳的延伸长度刚好让固定孔位避开盒体本身的投影范围，锁付螺丝的时候螺丝刀不会蹭到盒体侧壁，现场安装的操作空间足够。

　　材质选用的是常规的1.5mm厚度冷轧铝板，表面做黑色氧化处理，一方面是避免铝板在潮湿环境下出现氧化白斑，另一方面哑光黑的表面在工业现场不容易显脏，运维的时候哪怕沾了少量油污灰尘，擦拭之后也不会留下明显痕迹。盒体内部的底座上预留了三个M3的铜螺柱安装位，对应板卡的固定孔，螺柱的高度刚好让板卡和盒体底部留出3mm的间隙，避免板卡背面的焊点直接接触金属盒体造成短路，这个间隙同时也能给板卡上的发热元件留出一定的空气流通空间，配合铝板本身的导热性能，能把板卡运行产生的热量通过盒体散发出去，不用额外加装散热结构就能满足小功率板卡的散热需求。

　　实际做结构验证的时候，这类铝盒还要考虑跌落和振动的可靠性，1.5mm厚度的铝板弯折之后，盒体的侧边刚性足够，从1米高度自由跌落到水泥地面上，不会出现盒体变形开裂的问题，接口位置的开孔边缘做了卷边处理，不会因为边缘的毛刺割伤安装人员的手，也不会刮破接口处连接的线缆外皮。很多做小型工业模块的工程师在选型外壳的时候，最头疼的就是现成外壳的接口位置和自己设计的板卡对不上，要么就得重新改板卡布局，要么就得自己对外壳二次开孔，这款结构的接口开孔布局是参考市面上主流的小型单网口通讯模块做的适配，大部分同尺寸的采集板、转换板都能直接装进去，不用额外做结构修改，能大幅缩短产品从设计到落地的周期。另外盒体的上盖和底座的配合面做了小尺寸的止口结构，扣合之后上下盖不会出现错位，哪怕是长期受振动影响，也不会出现上下盖移位露出缝隙的问题，顶部的固定螺丝锁付之后，整个盒体的结构整体性非常好，不会出现松散晃动感。
