球形全景家用智能监控摄像头结构设计

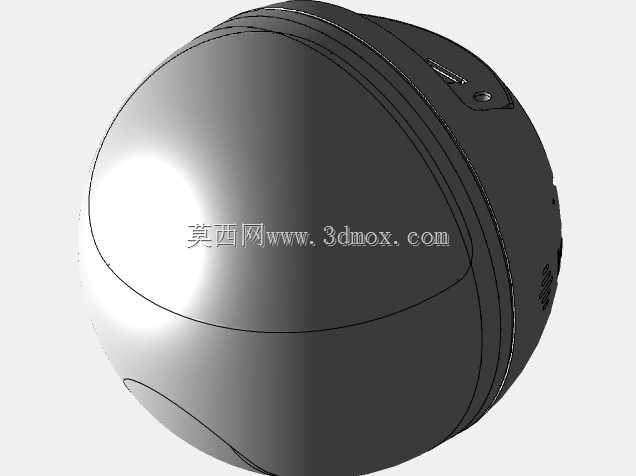

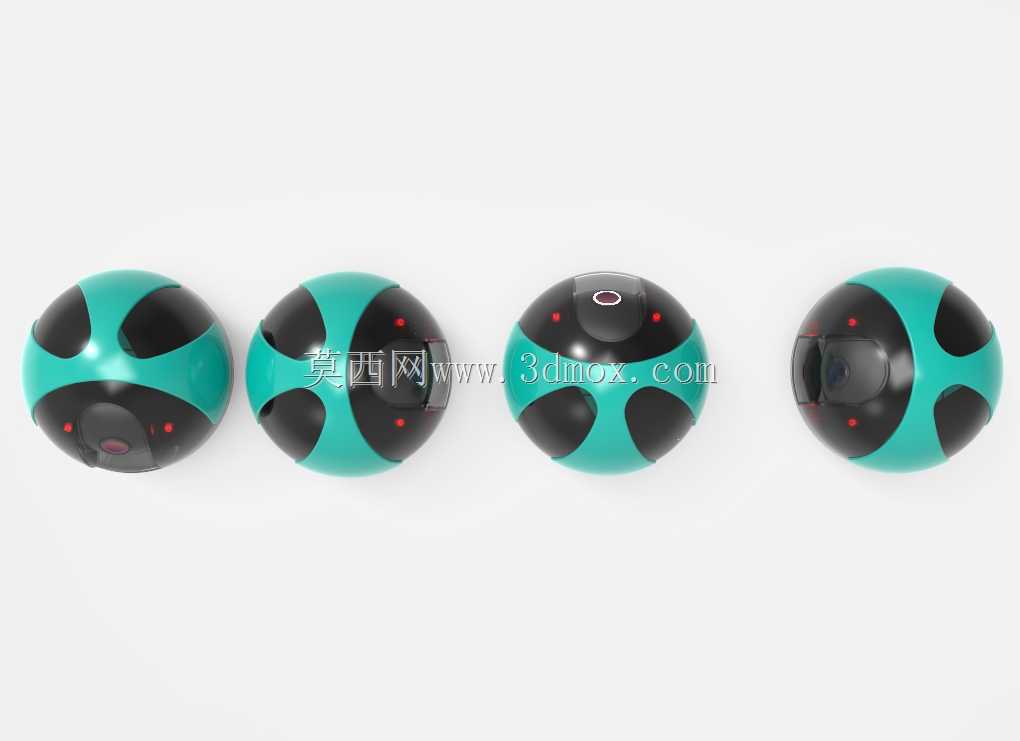

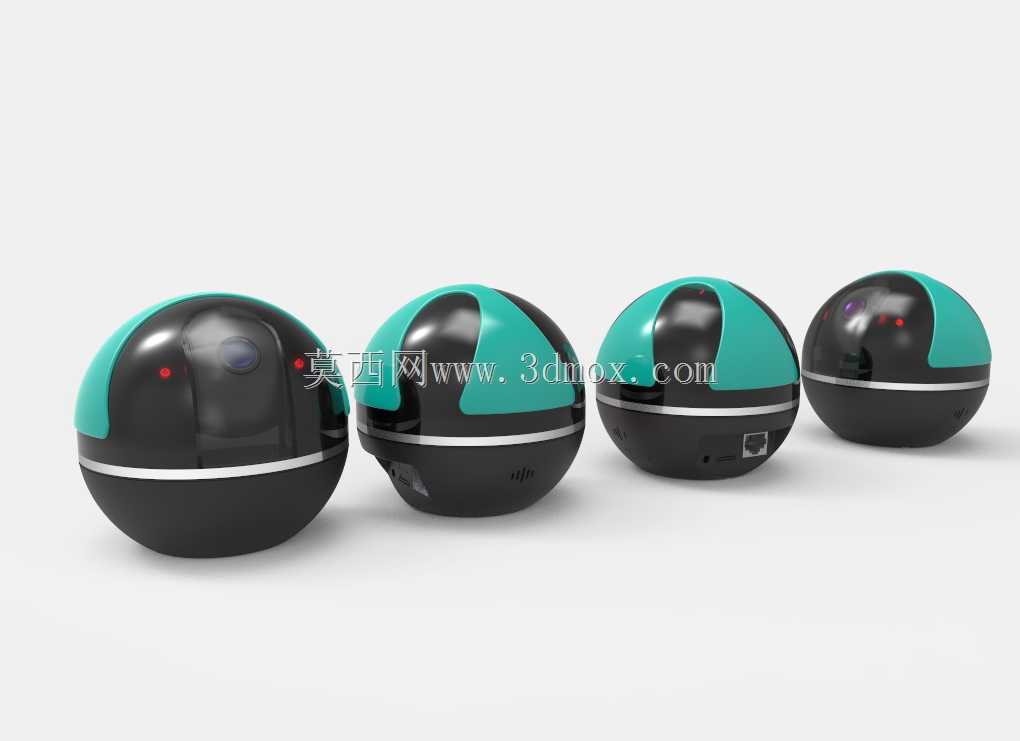

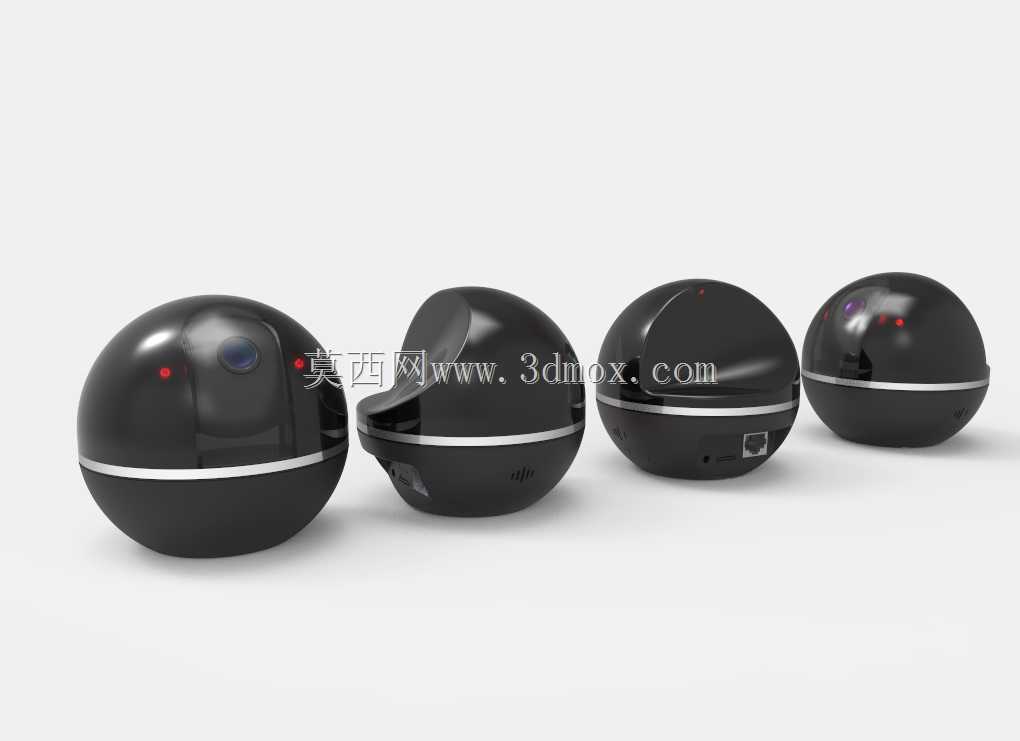

　　这款球形全景监控设备的结构设计，核心围绕小空间内无死角视场覆盖的需求展开，整体采用类球体的一体化外壳构型，外壳做上下分件设计，中部预留一圈环形装饰与结构拼接缝，既隐藏了上下壳的装配卡扣位置，也能作为水平旋转机构的运动分界标识。设备上半部分集成摄像模组与垂直转向结构，下半部分内置主控电路板、无线通讯模块、存储卡槽与电源接口，球体底部做小范围平面切边处理，保证放置在桌面、置物架等平面时不会发生滚动，同时预留壁挂安装的螺丝孔位，适配桌面摆放、墙面壁挂、天花板吸顶三种常见的安装场景。

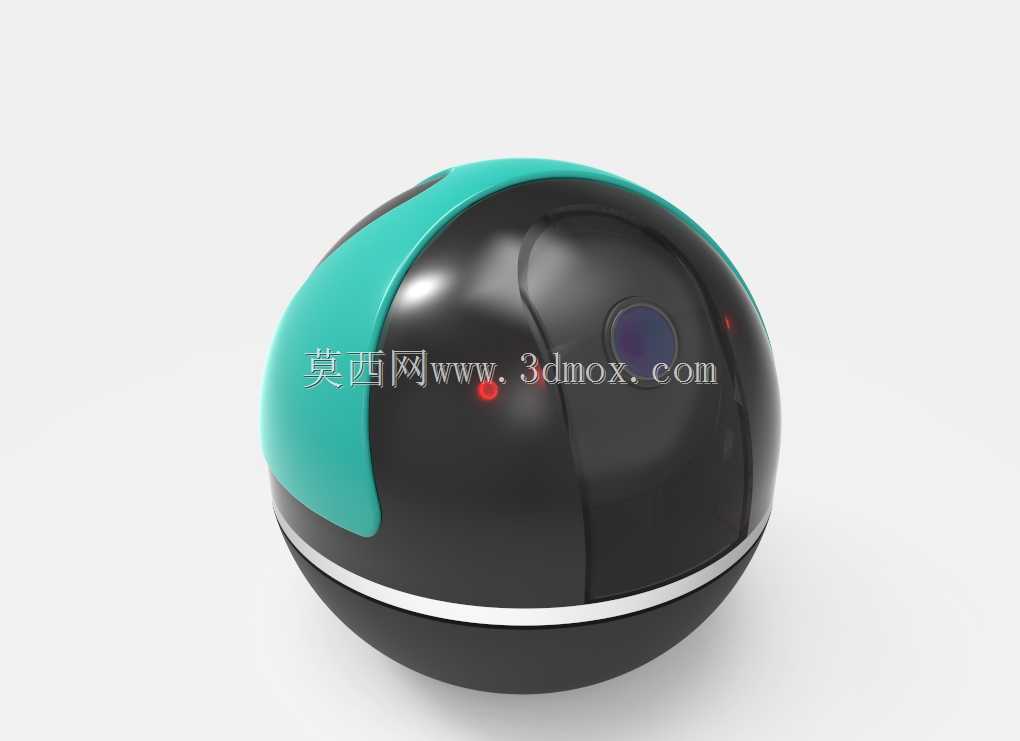

　　从实际应用场景来看，这类球形监控设备多用于家庭室内安防、小型商铺点位监控、办公区域值守等场景，360度水平旋转配合大角度垂直俯仰的结构设计，能让单台设备覆盖整个房间的视场范围，相比传统固定视角的监控摄像头，能大幅减少单区域的设备布设数量，降低布线与供电的施工复杂度。设备的镜头区域做了内凹处理，避免日常擦拭、轻微磕碰直接损伤镜头镜片，镜头旁集成的状态指示灯采用半透明柔光罩设计，既可以直观反馈设备的联网、工作状态，也不会因为灯光过亮在夜间造成光污染，影响室内人员休息。

　　结构设计阶段，首先要考虑球体内部的空间利用率，因为球形外壳的内部可用空间随半径变化呈现非线性分布，所以将重量较大的电源模块、主控板布置在球体下半部分，降低设备整体重心，不管是水平旋转还是垂直俯仰调整视角时，设备的重心始终落在支撑面范围内，不会出现运转时晃动、侧翻的问题。水平旋转机构采用静音齿轮传动设计，传动比匹配步进电机的输出扭矩，保证旋转过程平稳无卡顿，运转噪音控制在室内环境不易察觉的区间，避免夜间视角调整时产生异响惊扰用户。垂直转向的转轴做了阻尼限位设计，调整到对应角度后可以依靠阻尼保持姿态，不需要额外的锁止结构，简化装配流程的同时也提升了长期使用的可靠性。

　　外壳材质选用哑光ABS塑料，表面做细晒纹处理，既不容易残留指纹与灰尘，也能避免光滑外壳产生的反光干扰镜头成像，上下壳的配合间隙控制在0.1mm以内，既满足装配公差要求，也能防止日常使用中灰尘、泼溅的液体进入设备内部，达到基础的生活防水防尘等级，适配厨房、阳台等存在少量水汽、灰尘的使用场景。设备侧面预留的复位按键与存储卡槽做了内藏式设计，需要借助细针才能触碰复位键，避免日常误触导致设备恢复出厂设置，存储卡插槽配备软胶塞，插入存储卡后可以封堵插槽缝隙，进一步提升防尘能力。

　　安装边界方面，桌面摆放时仅需要直径80mm的平整支撑面即可稳定放置，壁挂安装时配套的安装底座可以通过两颗膨胀螺丝固定在墙面，设备主体与底座采用卡扣式连接，不需要额外拧螺丝，后期维护拆卸时直接向上托起即可取下设备，方便擦拭镜头、更换存储卡。吸顶安装时设备的旋转重心与安装孔位中心重合，长期悬挂不会因为重心偏移导致安装松动，球体的最大旋转外径控制在100mm以内，不会因为设备体积过大遮挡天花板的灯具、消防喷淋等其他设施。镜头的视场角设计覆盖水平360度、垂直120度范围，配合云台的旋转动作，可以实现监控区域无盲区覆盖，镜头模组的对焦结构做了固定焦段设计，针对室内3-10米的常用监控距离做了优化，不需要用户手动调焦，安装通电后即可输出清晰画面，降低普通用户的使用门槛。设备的散热结构依靠球体外壳的自然对流散热，下半部分外壳内侧预留多道散热筋，将主控板、电源模块产生的热量传导到外壳表面散出，不需要额外加装散热风扇，既减少了故障点，也彻底避免了风扇运转产生的噪音与积尘问题，适配长期连续开机的工作需求。
