搭载本田动力的手推式路面地板切割机

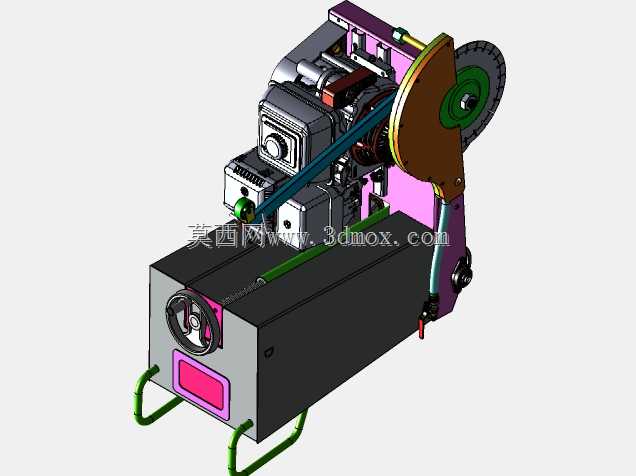

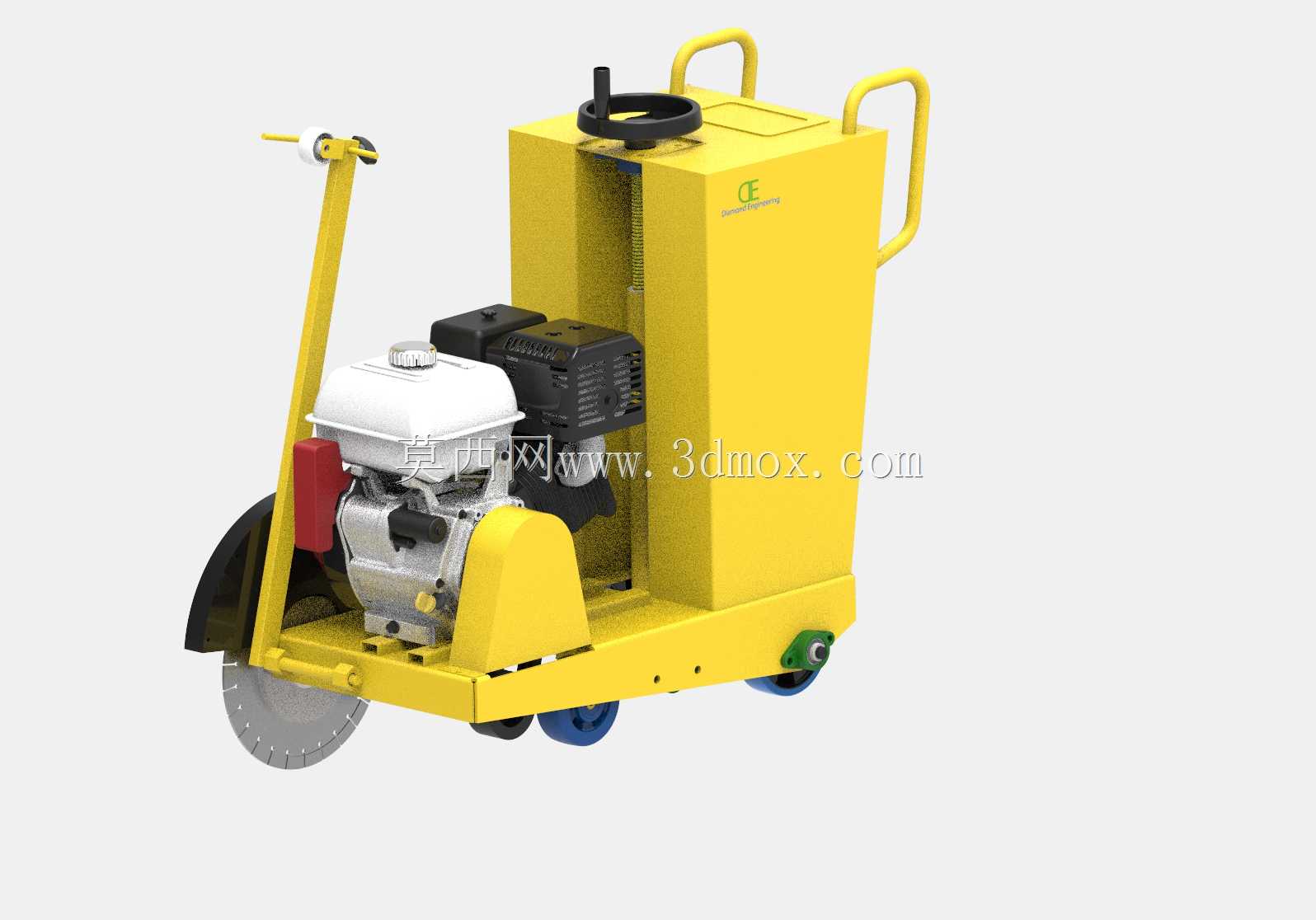

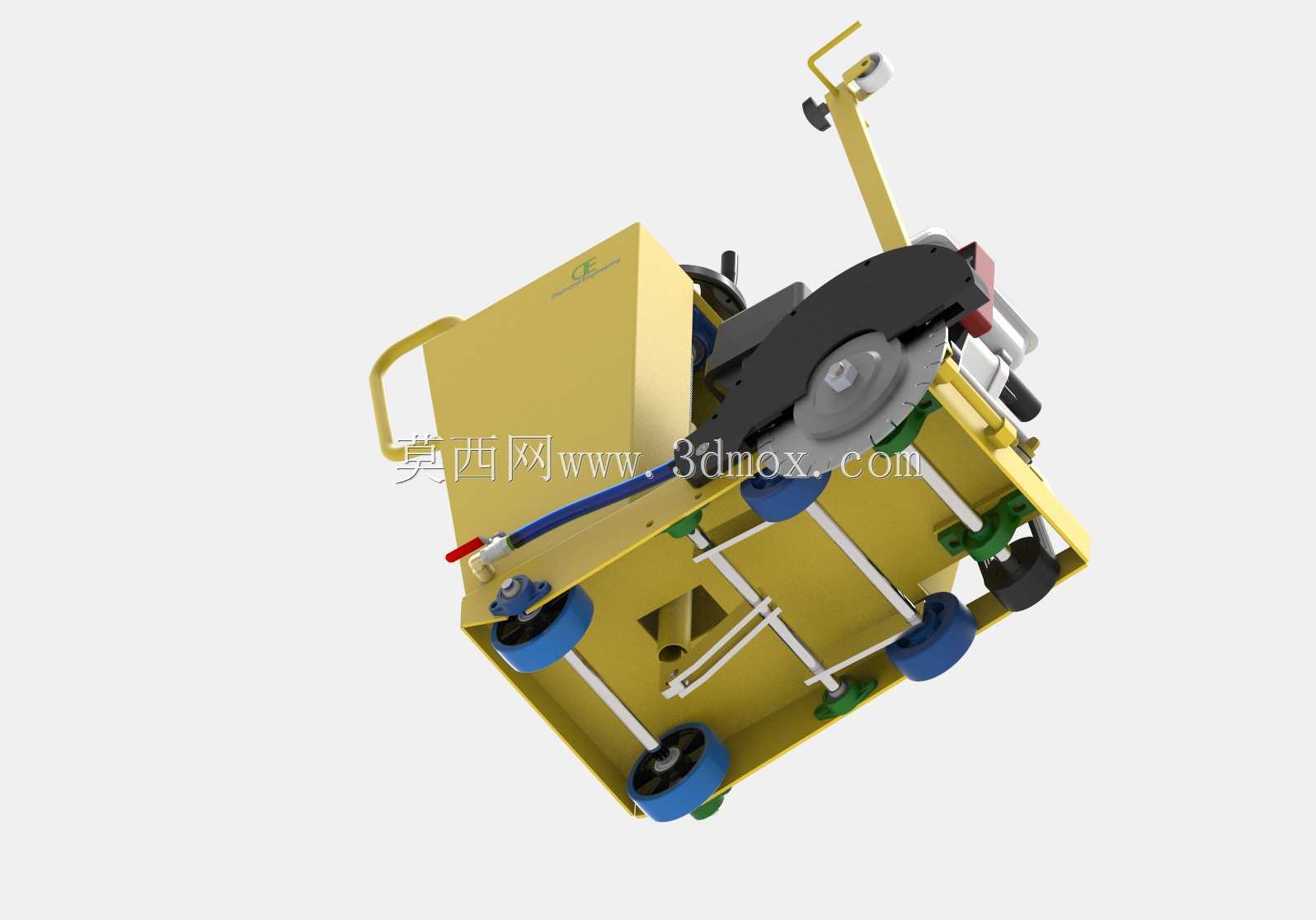

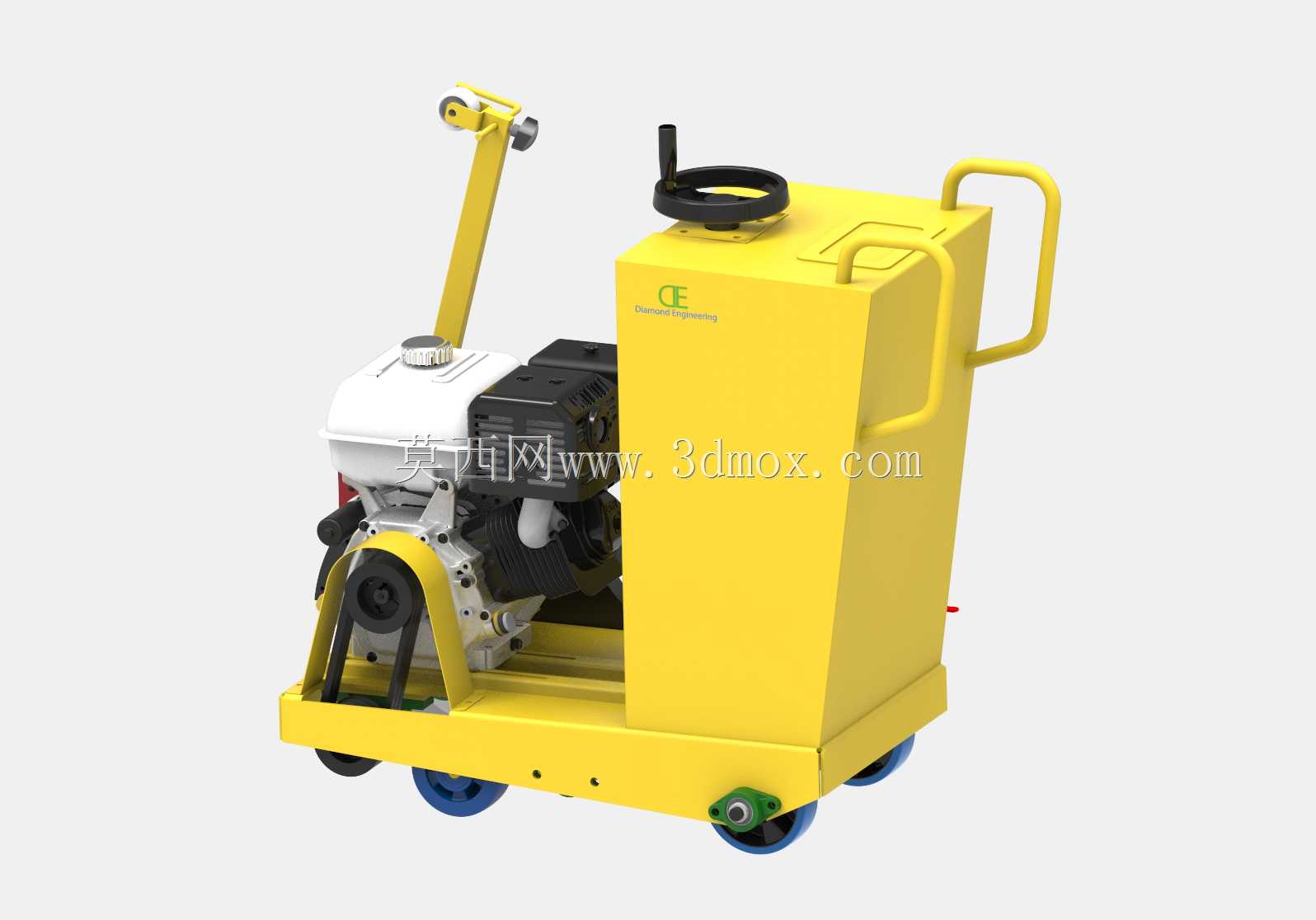

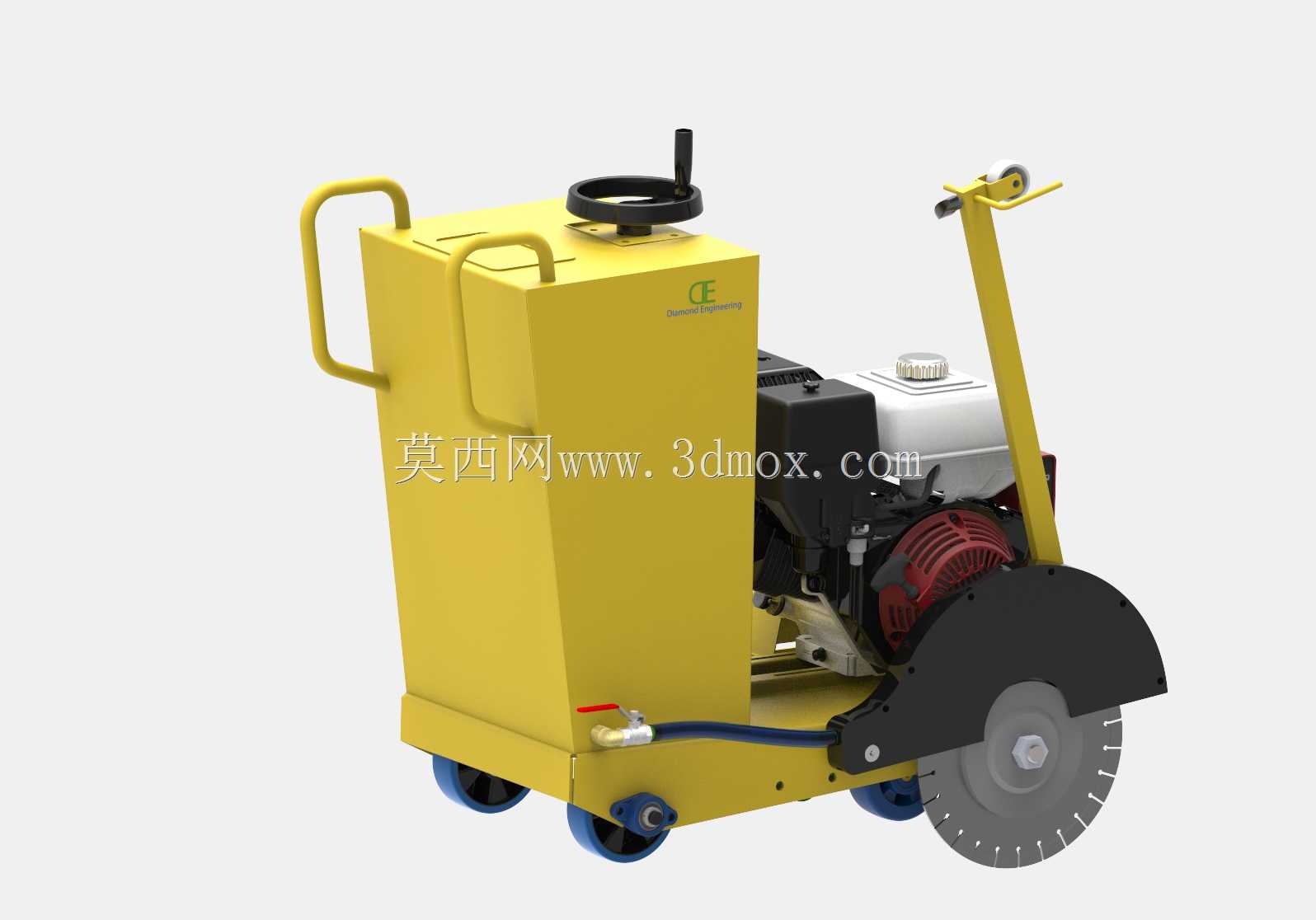

这款手推式路面切割设备，核心搭载本田系列汽油动力单元，主要面向市政道路养护、建筑施工场地的混凝土地面、沥青路面、硬质地板的切缝、开槽、局部破损切除作业，在老旧小区路面改造、厂区地坪施工、道路伸缩缝切割、桥面铺装层切缝等场景中应用广泛，是路面施工班组常备的小型工程机具。从结构设计逻辑来看，整机采用立式框架式承载结构，动力单元前置布局，切割锯片安装在设备最前端的悬臂转轴上，操作人员通过后方的立式扶手推行控制行进方向，扶手位置设置有油门控制与急停操作部件，行进过程中可随时调整切割进给速度，适配不同硬度的路面材质。设备顶部设置的手轮结构，用于精准控制切割锯片的下切深度，通过内部丝杠传动结构带动锯片安装支架上下位移，深度调节刻度清晰，可满足从几毫米的浅槽刻划到十几厘米的深缝切割需求，调节过程无卡顿，锁止结构可靠，切割作业时不会出现锯片自行下沉或抬升的问题。设备两侧设置的管状扶手，既可以作为短距离转场时的抬运受力点，也可在设备停靠时作为防护结构，避免内部传动部件被外物磕碰。行走轮采用实心橡胶材质，前轮为定向轮，后轮为带转向功能的脚轮，在平整路面推行时阻力小，转向灵活，即使在刚摊铺完成的半硬质地坪上行走，也不会留下过深的轮印，不会破坏未完全固化的路面表层。动力单元与切割锯片之间采用皮带传动结构，传动比经过匹配调校，可保证锯片在额定转速下稳定输出扭矩，切割硬质混凝土时不会出现卡滞、转速骤降的问题，皮带护罩为全封闭结构，可阻挡切割过程中飞溅的砂石、泥浆进入传动舱，延长传动部件的使用寿命。设备后部的箱体结构为内置水箱预留了安装空间，切割作业时水箱中的水通过管路导流到锯片切割位置，既可以降低锯片工作温度，减少锯片磨损，也可以抑制切割产生的粉尘，改善作业面的施工环境。整机的重心经过优化设计，动力单元与水箱的重量集中在设备中下部，推行时不会出现前端翘头或者侧倾的问题，操作人员仅需施加较小的扶持力即可控制设备沿预设切割线行进，长时间作业的劳动强度较低。从安装边界来看，整机宽度控制在常规施工通道的通行尺寸范围内，可在宽度一米左右的狭窄巷道、室内地坪区域灵活作业，最小转弯半径小，可完成小半径弧形切缝作业，锯片护罩可根据切割深度调整遮挡范围，避免切割碎屑飞溅伤人，设备的加油口、维护口都设置在易操作的位置，日常更换锯片、检查机油、清理空滤等维护作业无需拆解过多外罩部件，可在施工现场快速完成维保操作。
