博杜安600马力船用重型柴油动力装置

　　这款重型船用动力单元，是针对内河及近海作业船舶开发的主推进动力配置，适配600马力功率段的拖轮、作业渔船、中小型工程船舶的主驱动力需求，也可作为大型船舶的辅机动力单元，为船上重载作业设备提供稳定动力输出。从结构设计来看，整机采用直列八缸的布局形式，缸体采用高强度铸铁一体铸造成型，兼顾了船用工况下持续高负荷运转的结构强度要求，同时针对船舶机舱的潮湿、高盐雾环境，所有外露管路接头、密封面都做了防腐蚀镀层处理，电气接插件全部采用船用防水密封规格，避免长期运行中出现锈蚀、接触不良的问题。

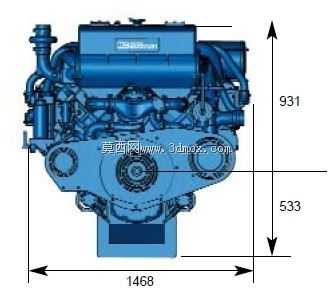

　　从安装边界来看，整机横向最大安装宽度为1468mm，输出端中心到机体顶部的垂直高度为931mm，输出端中心到机体底部安装面的垂直距离为533mm，这个尺寸参数在做机舱布局设计时可以直接作为硬边界参考，安装机脚的位置预留了通用的船用发动机安装孔位，不需要额外做转接支架就能适配多数标准船用机架的安装点位，能大幅减少机舱改造的工作量。在功能设计上，这款动力单元集成了进气中冷、燃油高压共轨、水冷排气歧管等船用发动机专属配置，进气系统自带防浪涌进气阻断结构，避免船舶航行中突遇大浪时海水倒灌进入气缸造成设备损坏，水冷排气结构能有效降低机舱内的环境温度，减少机舱通风系统的负荷，同时降低排气表面温度，满足船舶机舱的消防安全要求。

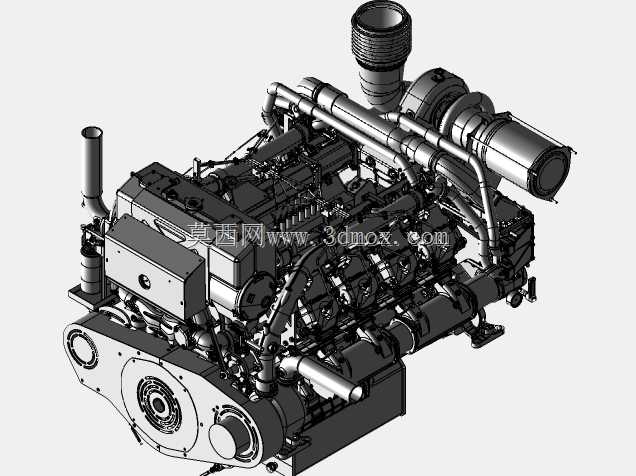

　　做三维建模还原的时候，需要重点关注几个核心结构的配合关系：首先是前端轮系的布置，水泵、机油泵、发电机的带轮张紧结构要和机体前端的安装面完全贴合，张紧轮的调节行程要预留足够的调整空间，避免后期维护时无法更换传动带；其次是飞轮壳与输出端的连接法兰，这个位置的同轴度公差要求极高，建模时要严格保证法兰端面与曲轴轴线的垂直度，否则后期连接传动轴或者齿轮箱时会出现异常振动，影响动力传输效率甚至损坏密封结构；另外是机体两侧的管路布局，燃油管、冷却水管、润滑油管的走向要避开高温排气部件，同时预留足够的拆装空间，方便日常运维时更换滤芯、检修阀门。

　　在实际船舶应用场景中，这类重型船用柴油机需要持续在额定转速附近长时间运转，因此设计时对曲轴、连杆、活塞等运动部件的疲劳强度做了强化，曲轴采用全纤维锻造工艺，轴颈表面做了淬火处理，配合大流量的机油润滑系统，能保证长时间满负荷运行下的磨损量控制在合理范围内。冷却系统采用双循环结构，内循环为闭式冷却液循环，负责带走缸体、缸盖的热量，外循环直接抽取舷外海水通过热交换器对内循环冷却液进行降温，这种结构能避免海水直接接触缸体造成腐蚀，同时保证高温环境下的散热效率，即使在夏季满负荷航行时，也能将机体温度稳定在合理工作区间。

　　针对船用工况的特殊需求，这款动力单元还在油底壳位置做了防晃结构设计，避免船舶在大风浪中横摇、纵摇时，机油泵吸空造成润滑压力下降，引发运动部件干磨故障。启动系统采用双启动马达配置，同时预留了应急气动启动的接口，在电瓶亏电的紧急情况下也能完成启动操作，满足船舶航行的安全冗余要求。建模过程中，所有外部附件的安装位置都严格按照实际装配关系还原，包括涡轮增压器的安装角度、中冷器的管路走向、机油滤清器的安装位置，都可以直接作为机舱管路布置、设备安装干涉检查的参考依据，不需要再反复核对实物尺寸，能大幅缩短船舶动力系统的设计周期。
