奥迪涡轮增压发动机五合一排气歧管设计

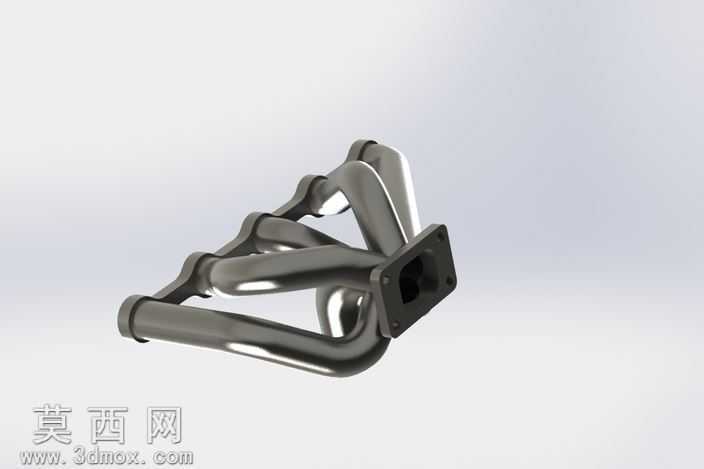

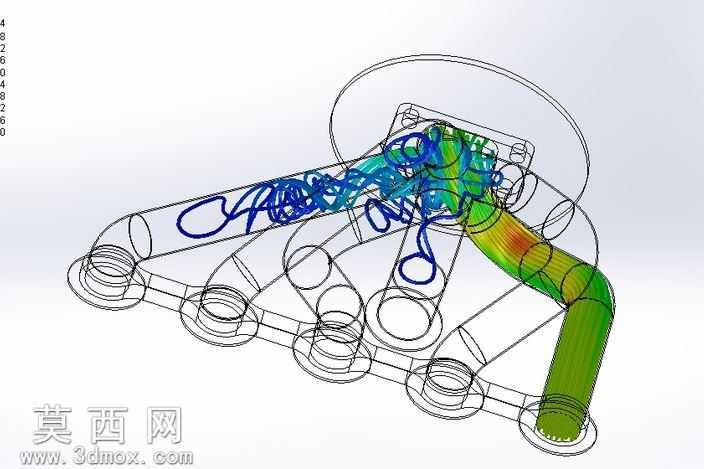

本作品为适配奥迪车型的涡轮增压发动机专用排气歧管三维设计，采用等长五合一汇聚结构，针对GT35R涡轮的安装匹配需求完成全参数化建模。建模阶段以排气脉冲优化为核心设计逻辑，首先梳理五个气缸排气口的排布坐标，逐段绘制每根歧管的中心走线路径，严格控制各支管从气缸排气法兰到涡轮入口法兰的长度差值在极小范围内，避免各缸排气脉冲相互干扰，保证涡轮在全转速区间都能获得稳定连续的排气驱动气流，提升涡轮响应速度与增压效率。结构设计上，歧管主体采用等径圆管平滑过渡造型，所有弯折位置均采用大曲率圆角顺滑处理，杜绝管内出现直角台阶或突变截面，减少排气气流在管内的流动阻力与紊流产生，降低排气背压，帮助发动机在高负荷工况下更顺畅地排出废气。法兰连接部分做了加厚处理，在涡轮对接法兰与缸盖连接法兰位置均设计了定位凸台与螺栓孔位，精准匹配奥迪发动机缸盖排气侧安装点位与GT35R涡轮的入口接口尺寸，保证安装后的密封性能与结构强度，避免长期高温工况下出现变形漏气问题。材质与渲染阶段，参考高性能改装不锈钢排气歧管的真实质感，赋予模型抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，还原金属管壁的细腻金属光泽与曲面反光效果，同时对焊缝位置做了细节处理，模拟真实焊接工艺的衔接质感，让模型视觉效果更贴近实际改装成品。设计过程中针对排气汇聚区域做了流体走向优化，五根支管在汇聚段采用渐缩式平滑汇聚结构，引导多股排气气流有序汇入涡轮入口，避免多股气流对冲造成的能量损耗，同时兼顾了结构紧凑性，保证歧管安装后不会与发动机舱内周边部件发生干涉，兼顾性能提升与安装适配性。
