高涵道涡扇发动机涡轮叶片结构三维设计

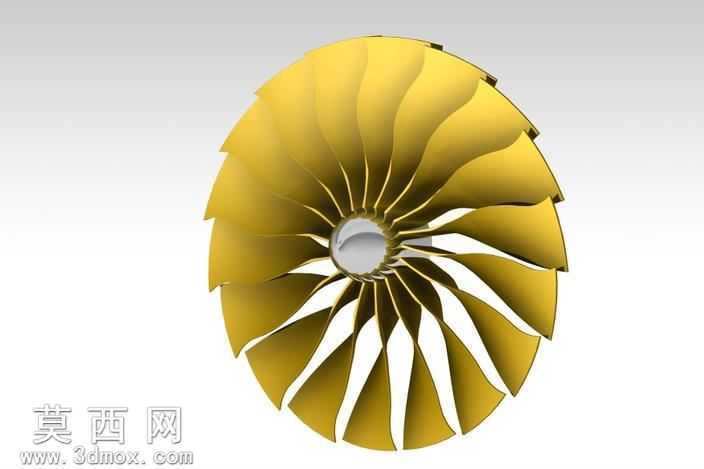

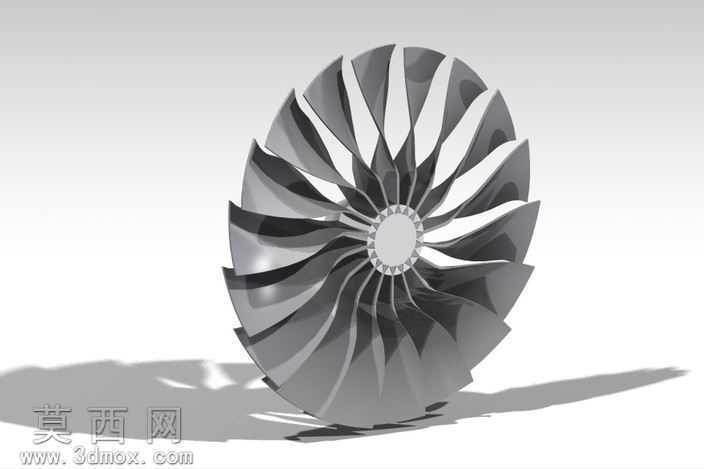

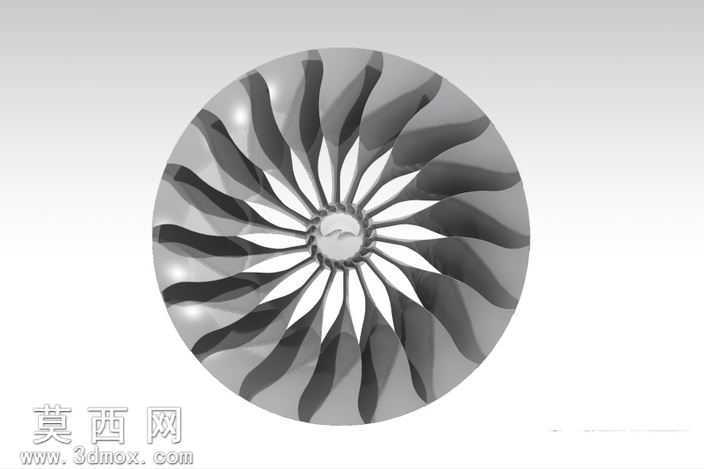

本作品为高涵道涡扇发动机核心涡轮叶轮组件的三维建模成果，建模阶段以航空发动机涡轮部件的气动设计逻辑为核心依据，首先完成中心轮毂基体的参数化构建，精准控制轮毂的内孔安装尺寸、外轮廓曲面弧度，确保轮毂与叶片衔接区域的过渡圆角符合航空构件的应力分散设计要求，避免工作状态下的应力集中问题。叶片部分采用曲面放样结合阵列驱动的建模方式，先绘制单支叶片的叶根、叶中、叶尖三个关键截面的翼型轮廓，通过引导线控制叶片的扭转变形角度，还原高涵道涡扇叶片从根部到尖部的气动扭角设计，保证叶型符合大涵道比动力单元的气流做功需求；单支叶片建模完成后，以轮毂中心轴线为阵列基准，按照等角度圆周阵列规则完成全部叶片的排布，同时对每支叶片与轮毂的衔接位置做一体化布尔合并处理，消除拼接缝隙，还原整体构件的结构完整性。材质渲染阶段针对航空涡轮部件的高温合金材质特性，调整金属材质的漫反射、高光反射与金属度参数，呈现出高温合金特有的暖金色金属质感，同时添加细微的表面磨砂纹理，避免材质过于光滑失真，背景采用浅灰色渐变环境，突出叶轮主体的结构层次，通过柔和的环境光打亮叶片的曲面弧度，清晰展现每支叶片的翼型轮廓与阵列排布的规整性。结构设计上充分还原高涵道涡扇涡轮的功能特性，叶片采用宽弦大扭角设计，既保证气流通过时的做功效率，也兼顾结构强度，中心轮毂的内孔预留安装定位结构，可适配后续的装配设计需求，整体模型曲面顺滑无破面，结构比例符合真实高涵道涡扇涡轮的设计参数，可用于航空动力结构教学、原理演示以及相关设计方案的参考展示。
