高精度圆锥滚子轴承三维结构设计

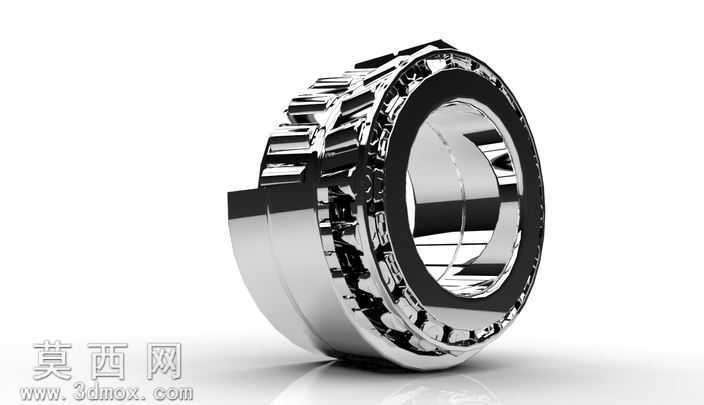

本作品为圆锥滚子轴承的三维数字化设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先依据滚动轴承的标准尺寸规范，依次完成内圈、外圈、圆锥滚子、保持架四大核心部件的独立建模：内圈与外圈的滚道面严格匹配圆锥滚子的锥度参数，通过旋转凸台特征生成基础回转体后，对滚道表面、安装配合面分别做精度特征处理，保证各曲面的曲率连续无破面；圆锥滚子采用阵列特征完成排布，每颗滚子的锥角、长度、直径参数完全统一，与内外圈滚道的接触间隙控制在标准公差范围内，还原真实轴承的装配配合关系；保持架采用兜孔式结构，通过拉伸、切除、圆周阵列等特征完成建模，每个兜孔的弧度与滚子外圆完全贴合，精准模拟保持架对滚动体的限位约束作用。材质与渲染阶段，针对轴承的金属材质特性，为内外圈与滚子赋予高抛光铬钢材质，调整材质的反射率、粗糙度参数，还原轴承钢表面的高反光金属质感，对保持架赋予略带哑光的冷轧钢材质，区分不同部件的材质差异；场景搭建采用浅灰色哑光地面作为承载面，添加三点布光系统，主光从侧上方投射打出金属表面的高光轮廓，辅光弱化阴影死区，补光勾勒轴承的边缘轮廓，最终渲染图清晰呈现轴承的剖切结构，可直观看到内部滚子的排布状态、滚道的配合形态。设计过程中严格遵循机械设计手册中滚动轴承的设计规范，所有尺寸参数符合对应型号轴承的行业标准，各部件之间保留合理的装配间隙，既还原了真实轴承的结构组成，也通过半剖切的展示形式让使用者清晰理解圆锥滚子轴承的内部构造，可用于机械结构教学、设备装配演示、产品宣传展示等多个场景，模型的参数化特征支持后续按需调整尺寸规格，适配不同的设计使用需求。
