链耙式输送筛分一体化作业装置结构设计

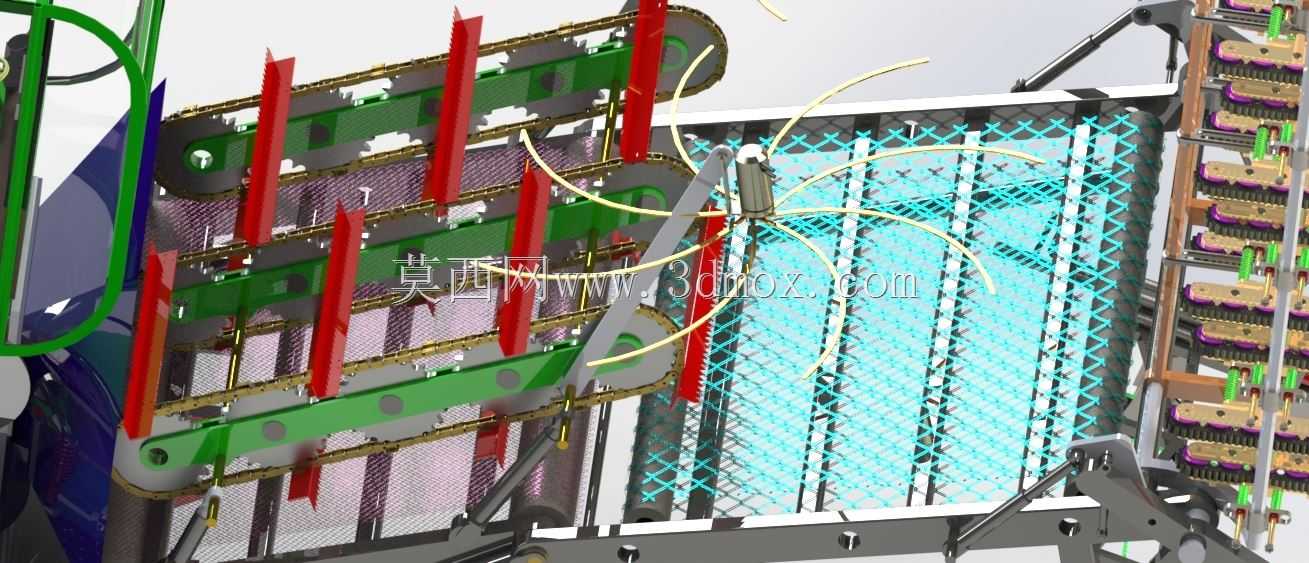

　　这套链耙式输送筛分一体化装置，主要面向籽粒类作物收获、颗粒物料分级分选场景设计，可直接配套联合收获设备、散料分选生产线使用，核心作用是完成待处理物料的定向输送与粗细颗粒同步筛分，替代传统分离式输送、筛分设备的串联布局，压缩整机安装空间的同时减少物料转运过程中的散落损耗。从结构布局来看，装置采用倾斜布置的链耙输送段与弧形网面筛分段衔接的结构，输送链上均匀固定的L型红色耙齿，按照固定节距排布在双侧滚子链上，链组通过上下两端的从动链轮、主动链轮张紧，主动链轮端配套动力输入接口，可直接接入设备原有传动系统，不需要额外增设独立动力单元，耙齿的伸出长度经过匹配计算，刚好可以在输送过程中兜住成团物料、带起散落在筛面的待处理物料，

　　避免物料在筛面堆积造成筛孔堵塞。衔接在输送段侧方的弧形编织筛网，采用菱形网孔结构，网面弧度贴合耙齿的运动轨迹，耙齿在随链条回转的过程中，会持续扫过筛网表面，对堆积在筛面上的物料起到翻动、拨送的作用，让粒径小于网孔的细颗粒物料快速透筛，粒径较大的茎秆、杂质则被耙齿带动沿筛面向上输送，从末端排杂口排出，完成物料的粗细分离。设计过程中，双侧链条的张紧结构采用腰型孔可调式设计，可根据作业过程中链条的磨损伸长量实时调整张紧度，避免链条跳齿、耙齿刮蹭筛网的问题；筛网采用模块化快装结构，通过侧边的压条固定在机架上，可根据待处理物料的粒径差异快速更换不同网孔规格的筛面，适配小麦、水稻、油菜籽等不同作物的收获分选需求，也可适配工业颗粒物料的分级作业。

　　从安装边界来看，装置整体采用框架式焊接机架，所有传动部件均内置在机架护板内部，外露运动部件做了安全防护处理，整体宽度控制在1.2米以内，倾斜段的安装倾角可在25度到40度之间调整，适配不同主机的安装空间，进料端可直接对接作物割台的出料口、生产线的来料溜槽，出料端分别设置细颗粒出料口与大杂排出口，可直接对接后续的物料收集、提升设备，不需要额外增设转接溜槽。结构细节上，耙齿采用耐磨改性尼龙材质制作，既有足够的刚性拨动物料，又不会在扫过筛网时对筛网造成过度磨损，同时避免金属耙齿碰撞产生的火花隐患，适配粮食加工、易燃易爆粉体物料分选的安全要求；链条采用标准农机用滚子链，配件通用性强，后期维护更换不需要定制非标件；

　　筛网下方预留了振动组件安装位，可根据作业需求加装小型激振器，进一步提升筛面的透筛效率，应对高湿度、易黏结物料的筛分作业。整套装置的结构设计充分考虑了田间作业、工业生产线作业的复杂工况，所有转动副均采用密封式轴承，避免粉尘、作物碎屑进入轴承造成卡滞，机架的连接位置均采用加强筋补强，可承受持续作业的振动载荷，不会出现结构变形、耙齿错位的问题。
