槽式螺杆调节定位夹紧工装结构

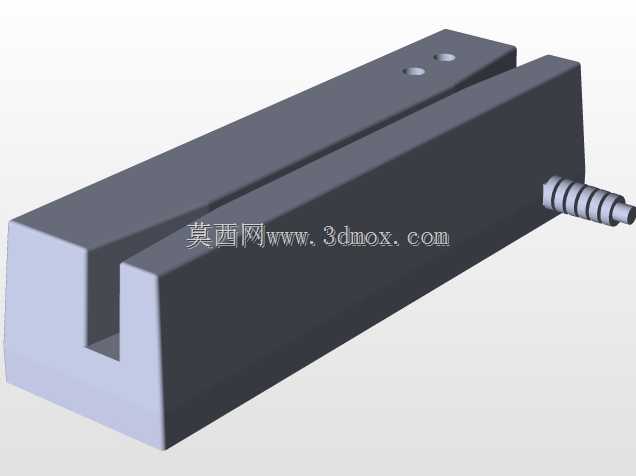

　　这类带侧置调节螺杆的槽式夹紧件，在小批量零件铣削、线切割加工的工位上十分常见，很多车间的自制工装里都能找到结构逻辑高度相似的构件。从结构本身来看，主体采用一体式开槽的长方块构型，槽腔沿构件长度方向贯通，一侧壁面加工有同轴的螺纹孔，配合端部带滚花的调节螺杆，转动螺杆时就能推动槽内的活动压块沿槽宽方向位移，实现对插入槽腔内工件的夹紧与松脱。主体顶面预留的两个沉孔，是用来将整个工装固定在机床工作台或者工装基板上的安装位，沉孔设计可以让紧固螺栓的头部完全没入构件顶面以下，不会突出平面干涉工件装夹或者刀具走刀路径。

　　设计这类构件的时候，首先要考虑的是槽腔的宽度公差，不能做成等宽的通槽直接配合工件，要预留0.2到0.5毫米的间隙方便工件快速插入，同时槽壁的平行度公差要控制在0.02毫米以内，避免夹紧时工件出现偏斜，影响加工定位精度。侧置的调节螺杆轴线要严格垂直于槽腔的夹紧壁面，不然转动螺杆的时候会出现径向别劲，不仅操作手感发涩，长期使用还会磨损螺纹孔，导致夹紧间隙变大、定位失准。螺杆端部和活动压块接触的位置，通常会做一个小的球面凸台，对应压块上的凹坑定位，这样即使螺杆存在微小的角度偏差，压块也能始终保持和工件表面的面接触，不会因为线接触或者点接触压伤工件表面，也能保证夹紧力均匀分布。

　　从安装边界来看，这类构件的底面需要做精铣处理，平面度要求不低于0.01毫米，保证和工作台面贴合时没有翘曲，固定后不会因为夹紧力的反作用力出现翘起移位。构件的整体长度要匹配常用加工工件的装夹长度，一般单块工装的有效夹紧长度在100到150毫米区间，如果需要装夹更长的工件，可以沿工作台T型槽方向并排布置多件，同步调节螺杆就能实现长条形工件的多点均匀夹紧。槽腔的深度设计要兼顾刚性和装夹便利性，深度过浅会导致工件装夹不稳，加工时容易出现颤动让刀，深度过深则会增加工件插入和取出的操作难度，也会无谓增加构件的整体重量，一般槽深控制在构件总高度的三分之二左右最为合适。

　　实际使用场景里，这类工装除了用于机加工工位的工件定位，还常被用在小型装配工位上，用来固定薄壁型材、小型轴类零件的待装配姿态，相比通用平口钳，它的结构更紧凑，占用工作台面积小，而且可以根据工位需求灵活布置安装位置，不需要像平口钳那样占用固定的工作台安装位。在做三维建模的时候，要特别注意螺纹孔的收尾部分建模符合实际加工工艺，不能把螺纹直接做到和槽腔内壁贯通，要预留至少两个螺距的壁厚，避免夹紧受力时槽壁出现开裂；顶面的沉孔深度要匹配所选内六角螺栓的头部高度，保证螺栓锁紧后顶面完全齐平，不会出现突出。另外，调节螺杆的滚花部分尺寸要符合手动操作的人机工程要求，滚花直径太小会导致拧紧时力矩不足，夹紧力不够，直径太大则会增加工装的整体宽度，占用过多操作空间，一般手动调节的螺杆滚花直径控制在12到16毫米区间，操作手感最为合适。

　　这类构件的材料通常选用45号钢调质处理，整体硬度达到HB220到250之间，既有足够的刚性承受夹紧力和切削时的振动，也有不错的加工性能，不需要后续复杂的热处理就能满足长期使用的耐磨要求。槽腔内壁和活动压块的接触表面可以做局部淬火处理，硬度达到HRC40左右，减少长期摩擦带来的磨损，延长工装的使用寿命。建模过程中还要考虑装配间隙，活动压块和槽腔的配合选用H8/f7的间隙配合，保证压块在槽内滑动顺畅无卡滞，同时不会有过大的旷量影响定位精度。
