汽车通风盘式制动系统结构设计

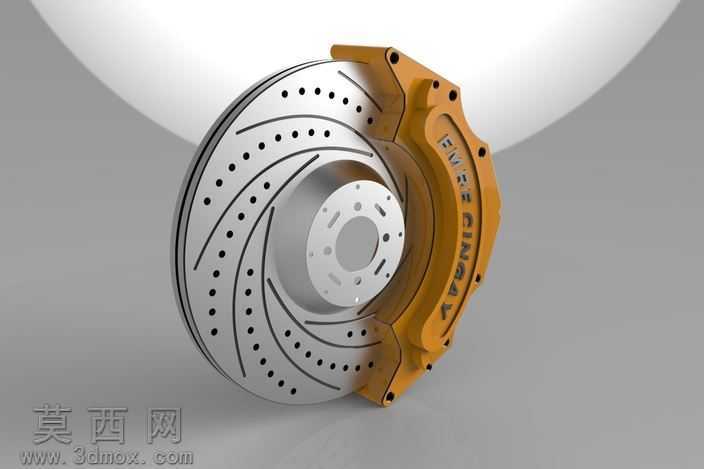

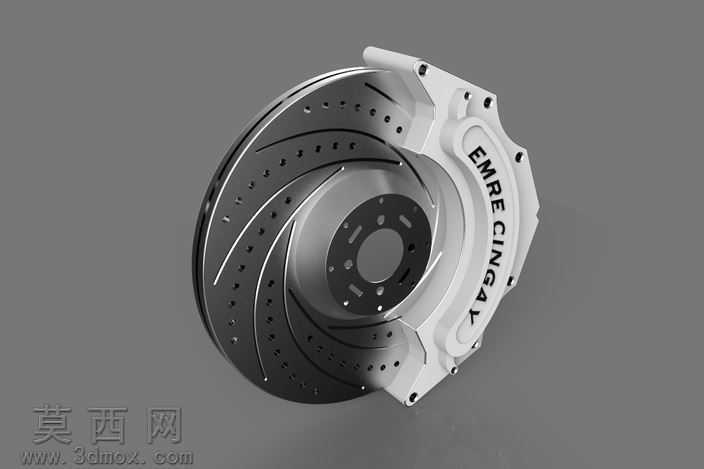

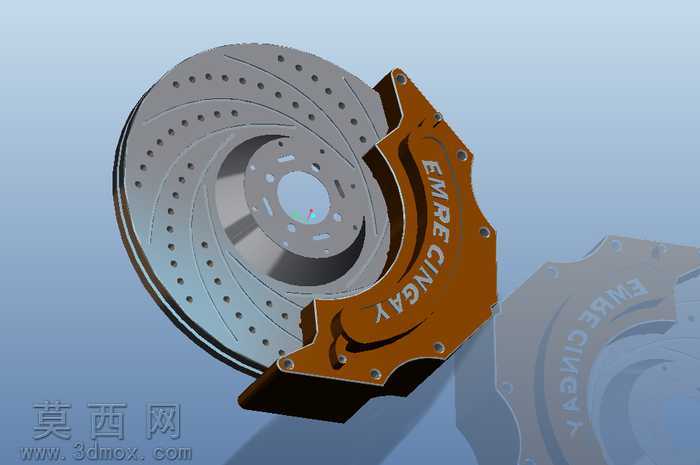

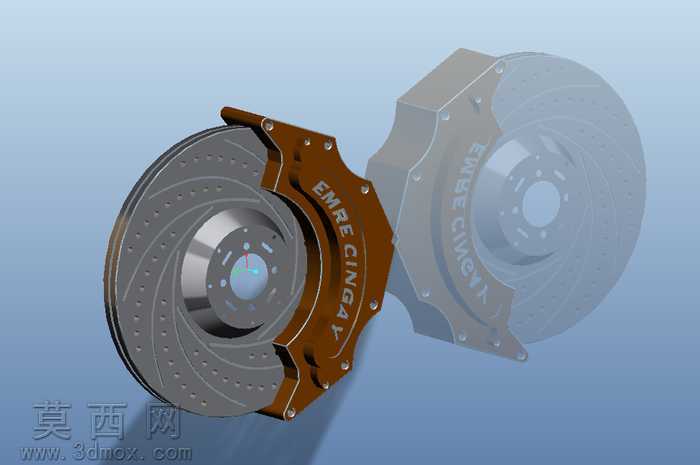

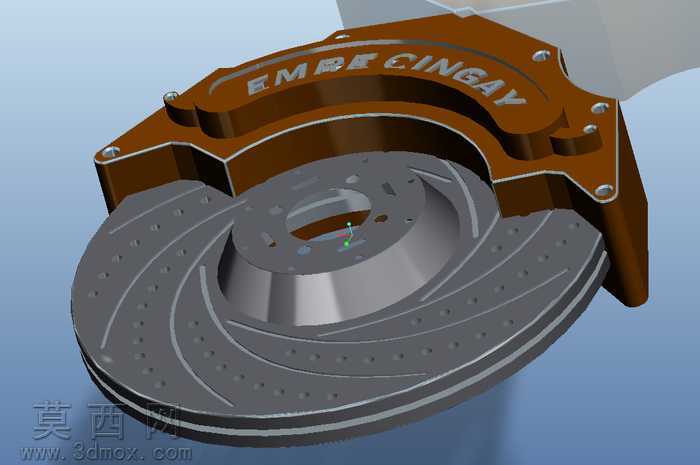

本作品为汽车通风盘式制动系统的三维结构设计，采用Pro/Engineer Wildfire平台完成全参数化建模，完整还原了乘用车盘式制动器的核心装配结构。建模过程中首先对制动盘进行特征构建，采用双层盘体加内部通风导流筋的结构设计，盘面均匀排布散热孔与导流弧线沟槽，通过拉伸、阵列、切除等特征命令精准还原通风盘的散热结构，建模时严格控制盘面厚度、通风道截面尺寸、安装孔位的同轴度参数，确保制动盘与轮毂装配位的尺寸匹配精度。制动卡钳部分采用分体式钳体建模，通过多段实体拉伸、圆角过渡、布尔运算完成钳体的外形构建，精准还原卡钳的安装支耳、活塞腔位、摩擦片安装槽的结构细节，卡钳表面的标识特征采用包覆命令完成，还原真实产品的外观细节。摩擦片、卡钳固定螺栓、防尘盖板等附属零件均按照实际装配关系完成独立建模，所有零件在装配环境下通过同轴、面重合、距离约束完成总装，还原制动盘与卡钳的工作间隙、摩擦片与盘面的贴合位置关系。材质渲染阶段，制动盘赋予铸铁金属材质，调整金属粗糙度、反射参数还原灰铸铁件的哑光金属质感，卡钳部分赋予棕褐色耐高温涂装材质，添加轻微的漆面反光与颗粒质感模拟实际制动卡钳的高温涂层效果，摩擦片赋予复合摩擦材料的深灰粗糙质感，金属螺栓赋予镀锌钢的亮面金属材质，整体渲染场景采用淡蓝色渐变背景，添加柔和的环境光与定向光源，突出制动系统的结构层次与材质差异。设计过程中重点考量制动系统的散热性能与结构强度，通风盘的导流沟槽与内部风道设计可在制动盘旋转时形成空气对流，快速带走制动摩擦产生的热量，避免长时间制动产生的热衰减问题，卡钳的加强筋结构设计提升了钳体的刚性，减少制动时的钳体形变，保证摩擦片与制动盘的均匀贴合，整体装配结构完整，各零件无干涉，可用于制动系统结构原理展示、相关课程设计参考以及结构优化验证使用。
