摩托车辐条轮组带盘式制动结构设计

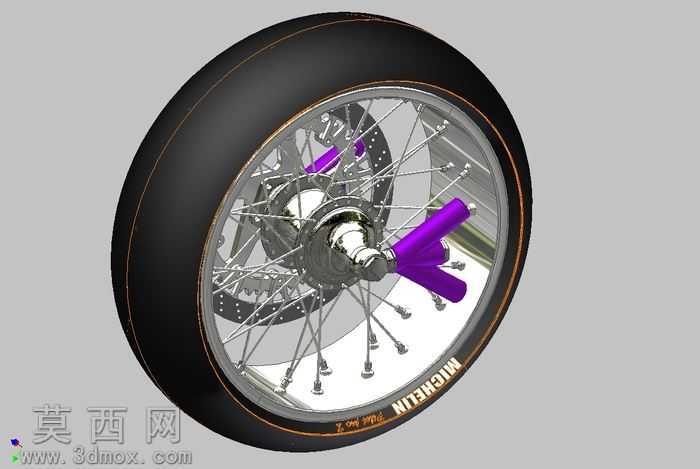

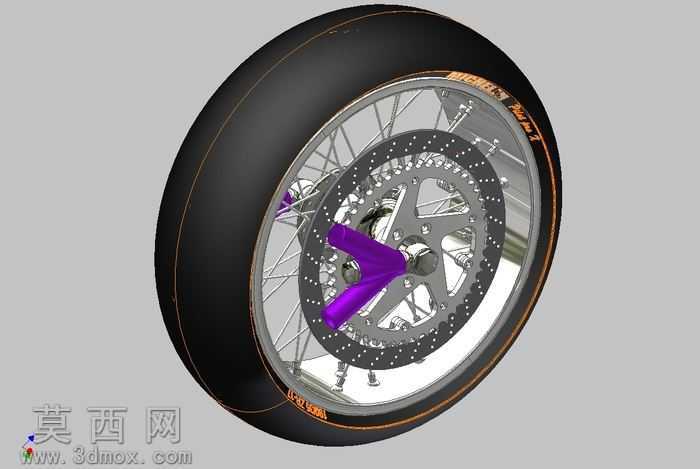

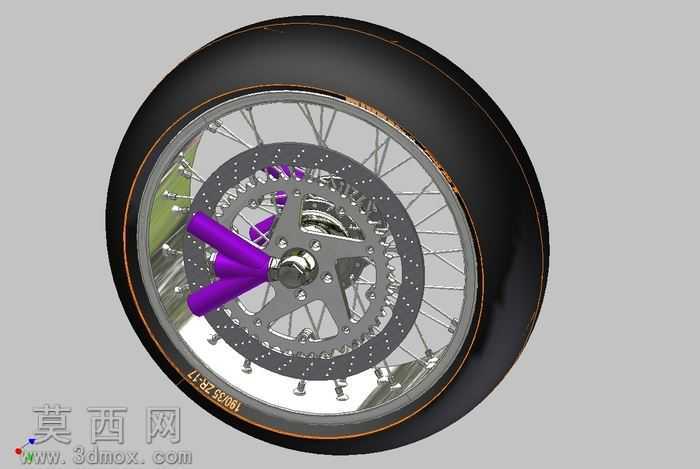

该作品为摩托车前轮带盘式制动系统的三维建模设计，整体建模过程以真实摩托前轮的机械逻辑为核心，先完成基础轮辋轮廓的参数化搭建，依据米其林摩托轮胎的真实胎面弧度、胎侧标识比例构建外胎模型，还原胎壁的品牌标识浮雕细节，胎面做光面赛道胎的无纹处理，胎唇与轮辋的贴合位置做精准的卡扣结构匹配，保证轮胎与轮辋的装配关系符合实际工程要求。轮辋部分采用钢丝辐条结构设计，逐一搭建每一根辐条的条帽、辐条丝、轮毂连接头结构，还原辐条交叉排布的真实编圈逻辑，每根辐条的张紧角度、连接位置都参照真实辐条轮的力学排布设计，轮毂中心的轴承安装位、轴套台阶、油封槽位都做了精细化的结构还原，保证轮组转动部分的装配逻辑合理。制动系统部分采用单浮动盘搭配径向卡钳的设计，制动盘的通风划线、安装螺丝孔位、浮动扣结构都做了细节刻画，卡钳部分还原了活塞腔、刹车片安装槽、卡钳安装码的结构，紫色的卡钳主体做了差异化的材质区分，卡钳与前减震安装脚的连接位置做了精准的对位设计，保证制动卡钳与制动盘的间隙符合实际装车要求。渲染阶段采用哑光黑橡胶材质模拟外胎质感，金属镀铬材质还原辐条、轮辋边缘的亮面金属效果，制动盘做磨砂铸铁金属质感，卡钳做亮面紫色烤漆材质，轮毂轴心部分做抛光铝合金材质区分，整体光影采用柔和的工作室布光，清晰展现轮组内部的辐条排布、制动结构的装配关系，所有部件的装配间隙都经过校准，既还原了真实摩托前轮的机械美感，也清晰呈现了盘式制动系统与轮组的集成设计逻辑，完整展现了摩托行走与制动系统的结构配合关系。
