带安装法兰的弧形齿全轮传动结构

项目分类:齿轮 发布时间:2021-11-08 ID:374724
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构
  • 带安装法兰的弧形齿全轮传动结构

  这类弧形齿全轮结构,常应用在需要交错轴动力传递的小型传动工位中,区别于常规直齿圆柱齿轮的平行轴传动逻辑,其弧形排布的轮齿可以在两轴空间交错的工况下完成扭矩传递,常见于小型输送线的转角传动模块、轻工设备的进给机构、小型农用机具的动力换向单元中,在安装空间受限、无法布置常规锥齿轮传动副的场景下,这类结构可以凭借更紧凑的轴向尺寸完成动力换向,不需要额外预留锥齿轮啮合所需的轴向调整空间。从结构设计逻辑来看,轮体采用分体式组合结构,主体承载轮盘为蓝色涂装的金属基体,轮齿部分采用耐磨材质嵌装在轮盘外缘的定位槽内,这种分体设计的核心考量是降低易损件更换成本,当轮齿出现磨损后不需要整体更换轮盘,仅需拆卸对应位置的紧固螺栓即可更换单块轮齿段,

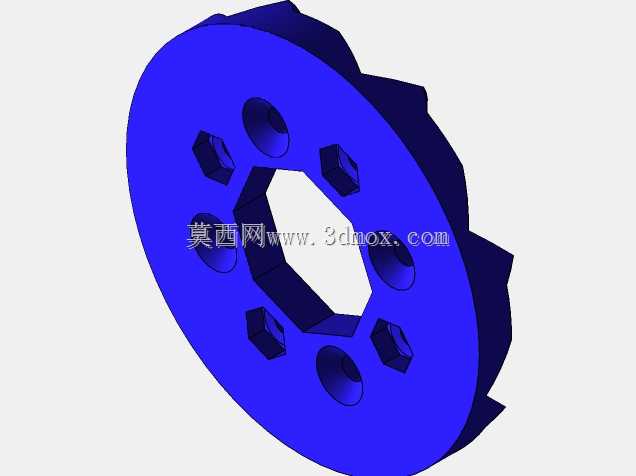

  相比整体式齿圈结构,后期维护的拆装工作量可以降低六成以上。轮盘端面均匀布置了六处内六角紧固螺栓,螺栓孔周边做了沉台设计,安装后螺栓头部完全沉入沉台内,不会突出轮盘端面,避免运转过程中螺栓与周边护罩、相邻传动件发生刮碰,六处螺栓的排布采用等角度均分设计,拧紧时可以按照对角顺序逐步施加扭矩,保证轮盘与安装轴的连接面受力均匀,不会出现偏载导致的轮体跳动问题。轮盘中心采用内六角形的轴孔配合结构,相比常规平键连接的圆孔结构,这种多边形轴孔可以传递更大的扭矩,不需要额外加工键槽,也避免了键连接长期使用后出现的键槽磨损、滚键问题,轴孔与安装轴的配合选用过渡配合等级,装配时可以借助铜棒轻敲完成定位,拆卸时可以通过轮盘上预留的顶丝孔将轮体从轴上顶出,

  不需要使用拉马等专用拆卸工具,适配现场快速维护的需求。轮齿的弧形曲面经过齿形修形处理,啮合过程中轮齿是逐步进入啮合、逐步退出啮合的,相比直齿结构的突然啮入啮出,传动过程的冲击更小,运转噪音更低,在转速不超过300rpm的工况下,传动平稳性可以满足多数轻工设备、小型机具的使用要求,齿面的弧度设计也让啮合过程的接触面积更大,单位面积的接触应力更小,同等载荷下轮齿的磨损速度比直齿结构低四成左右。安装边界方面,轮盘的端面安装法兰厚度为12mm,轮体总轴向宽度为38mm,最大外圆直径为120mm,中心轴孔的对边尺寸为22mm,六处安装螺栓的中心分布圆直径为80mm,安装时需要保证轮体端面与安装轴的垂直度误差不超过0.05mm,

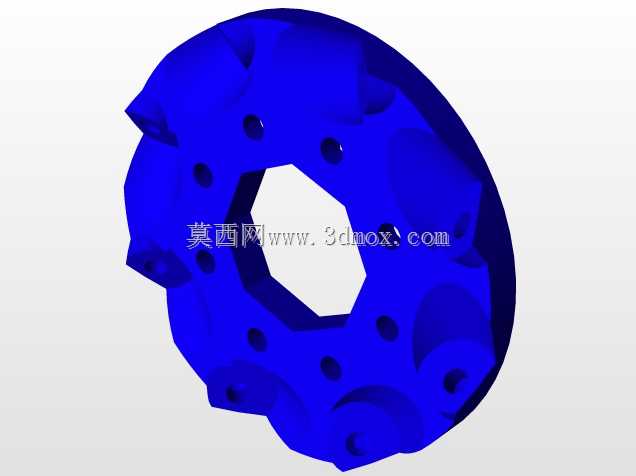

  否则会出现轮齿偏磨、传动卡滞的问题;轮齿外缘与周边护罩的最小安全间隙需要保留3mm以上,避免热胀冷缩或者运转振动导致轮齿与护罩发生摩擦。在实际选型适配时,需要注意这类全轮结构的啮合侧隙需要控制在0.1mm到0.2mm之间,侧隙过大会导致传动换向时出现冲击空程,侧隙过小则会在运转发热后出现卡齿、齿面胶合的问题;装配时需要在齿面涂抹锂基润滑脂,每连续运转1000小时补充一次润滑脂,避免干摩擦导致齿面快速磨损。这类结构的设计过程中,需要重点校核轮齿根部的弯曲强度,以及螺栓连接的剪切强度,因为轮齿承受的扭矩最终会通过六处连接螺栓传递到中心轮盘上,螺栓的预紧力需要达到对应等级螺栓的推荐预紧扭矩,避免运转过程中螺栓松动导致轮齿错位。另外,轮盘上的六处镂空孔除了起到减重作用外,还可以作为运转过程中的散热通道,空气可以通过镂空孔在轮体内部形成对流,带走齿面啮合产生的热量,降低轮体的整体温升,避免长期高温运转导致轮齿材质硬度下降。
