台灯铰接式连接固定支架结构设计

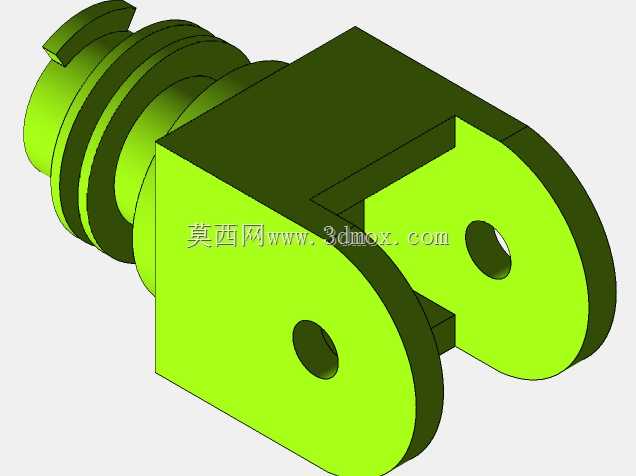

　　日常桌面照明场景中，台灯的角度调节灵活性直接决定使用体验，这款铰接式连接支架正是承担台灯灯臂与基座之间连接、角度调整功能的核心受力构件。从结构形态来看，该构件一端为带多道环形槽的柱形插接段，另一端为双耳式铰接座，整体采用一体化成型思路，减少了分体装配带来的累积误差，也提升了构件整体的抗扭、抗弯折性能。柱形插接段的环形槽并非装饰结构，实际装配时可与基座端的弹性卡圈配合，实现插接后的轴向限位，避免支架在调整角度时出现轴向窜动，同时多道槽位也可适配不同插入深度的安装需求，兼容不同壁厚的基座安装孔，降低配套基座的加工精度要求。双耳铰接座的两个耳片上开设同轴通孔，用于穿装铰接销轴，与台灯的上灯臂形成转动副，

　　耳片的圆弧过渡设计可避免转动过程中与灯臂发生结构干涉，保证灯臂在俯仰角度范围内可顺畅转动，不会出现卡滞、边角剐蹭的问题。从安装边界来看，柱形插接段的外径需与基座安装孔保持小间隙配合，间隙量控制在0.05-0.1mm区间，既保证插接装配的便利性，又不会因间隙过大导致支架出现晃动；双耳铰接座的耳片间距需与上灯臂的连接端宽度匹配，单边间隙控制在0.1mm左右，保证销轴穿装后灯臂不会出现横向窜动，同时转动时无多余旷量。设计过程中，铰接孔的同轴度是核心管控指标，若两耳片的孔位同轴度偏差超过0.08mm，穿装销轴后会出现转动阻尼不均、局部卡滞的问题，长期使用还会造成销轴与孔壁的偏磨，缩短构件使用寿命。构件的壁厚设计也经过受力校核，

　　柱形段的壁厚满足插接后的抗扭要求，在用户反复掰动灯臂调整角度的过程中，不会出现柱形段弯折、断裂的问题；耳片的厚度则根据铰接处的受力弯矩计算确定，保证在灯臂最大伸展长度下，耳片不会因长期受载出现变形、开裂。实际应用中，这类支架不仅可用于桌面台灯，也可适配小型工作灯、机床局部照明灯等需要角度调整的照明设备，只要安装接口尺寸匹配，即可实现快速替换。结构上没有多余的冗余设计，所有几何特征都服务于安装、转动、受力的实际需求，柱形段与铰接座的衔接处采用大圆角过渡，避免应力集中，在反复受载的工况下可有效降低应力集中带来的断裂风险。转动副的设计预留了阻尼件的安装空间，实际装配时可在铰接孔内加装尼龙阻尼套，让灯臂调整到任意角度后都可保持位置，

　　不会出现自行下坠的问题，这也是这类铰接支架在照明设备中广泛应用的核心原因——既实现了角度的灵活调整，又能通过阻尼结构维持调整后的姿态，无需额外的锁止结构，简化了整体装配流程。从加工角度来看，该构件若采用金属压铸工艺，可直接成型大部分结构特征，仅需对铰接孔、插接段的配合面做少量机加工即可满足精度要求，适合批量生产；若采用工程塑料注塑成型，则需注意浇口位置的选择，避免在铰接耳片的受力区域出现熔接痕，影响构件的结构强度。整体结构没有复杂的曲面特征，建模过程中通过拉伸、旋转、切除等基础特征即可完成，特征树逻辑清晰，后续修改尺寸参数时可快速调整适配不同规格的台灯产品，比如调整柱形段的长度适配不同基座深度，调整耳片的间距适配不同宽度的灯臂连接端，具备较好的参数化改型基础。
