管道施工用套管开槽冲孔作业工具

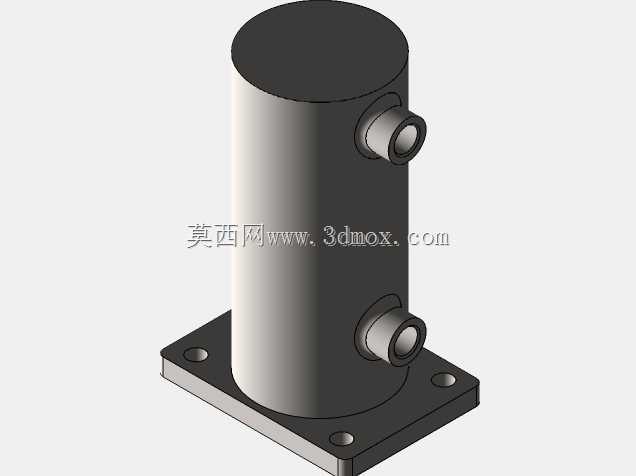

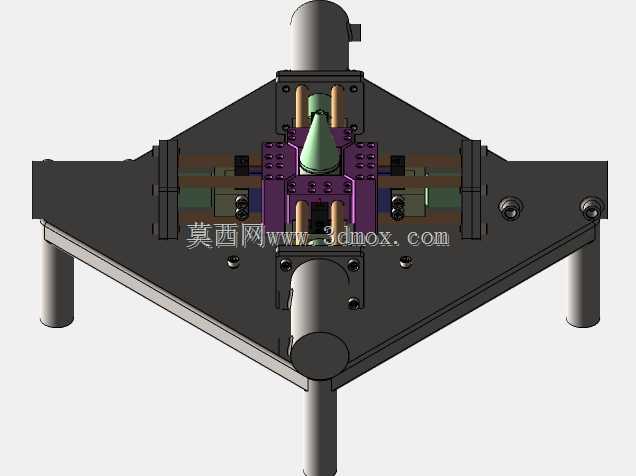

　　在市政管网铺设、油气长输管线接驳、建筑给排水管道安装的现场作业环节，经常会遇到套管与主管道配合前的槽位加工需求，这类作业如果采用传统的角磨机打磨、手工錾凿方式，不仅槽位精度难以保证，作业过程中产生的铁屑飞溅还会带来安全隐患，同时加工效率低下，难以匹配批量管线施工的进度要求。这款套管开槽作业工具，正是针对现场管线安装的实际痛点开发的专用作业器具，核心采用液压驱动作为动力输出源，相比手动冲压工具，能提供稳定且可控的下压力，适配不同壁厚的金属套管开槽作业，不会出现手动工具施力不均导致的槽边变形、毛刺过大的问题。从结构设计来看，工具整体采用长杆式布局，顶端设置圆形承压端，这个端面的尺寸经过反复校核，既能够匹配常规液压油缸的推杆端面尺寸，

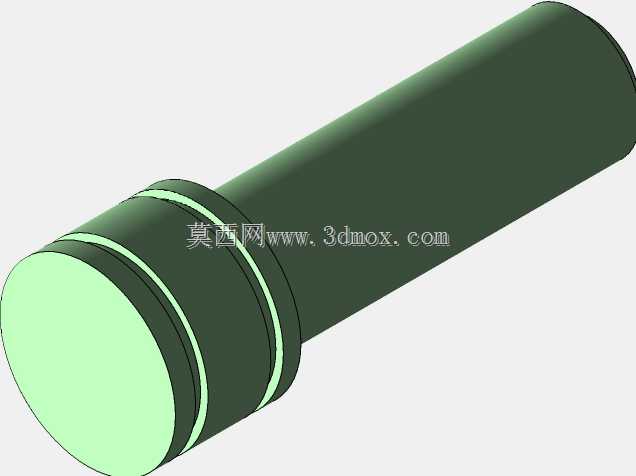

　　保证动力传递过程中不会出现偏载，又能在手动辅助施压时提供足够的握持承压面，方便作业人员在狭小的管道井、管沟空间内调整工具对位。长杆部分采用等直径圆钢一体式加工而成，杆身的直线度公差控制在0.1mm/m以内，保证冲头下行过程中不会出现偏斜，避免冲头崩裂或者套管槽位错位的问题，杆身长度根据常规套管的安装作业空间设定，既能够满足不同管径套管的开槽深度要求，又不会因为杆身过长导致作业时晃动幅度过大，影响对位精度。底端的工作端集成了冲孔与开槽成型的复合刀头，刀头的刃口角度经过多轮现场测试优化，针对常见的Q235、20#钢等套管常用材质，刃口采用12度斜角设计，既能保证冲切过程中刃口快速切入管壁，减少冲切阻力，又能保证刃口的结构强度，

　　避免连续作业过程中出现刃口卷边、崩缺的问题。在实际作业过程中，只需要将工具底端对准套管预先标记的槽位位置，将顶端承压端对接液压油缸的输出端，启动液压动力输出，刀头就会匀速切入管壁，一次成型出符合尺寸要求的槽位，整个过程不需要反复打磨修整，槽边的粗糙度能够达到Ra6.3以内，完全满足后续管线接驳、密封件安装的精度要求。工具的整体外形没有多余的突出结构，最大外径处就是顶端的承压端，能够轻松伸入管径100mm以上的套管内部作业，安装边界不受现场管线排布密度的过多限制，即使是已经完成部分固定的套管，也可以在不拆卸管线的情况下完成补开槽作业。相比传统的现场开槽方式，这款工具在作业时不会产生大量飞溅的高温铁屑，

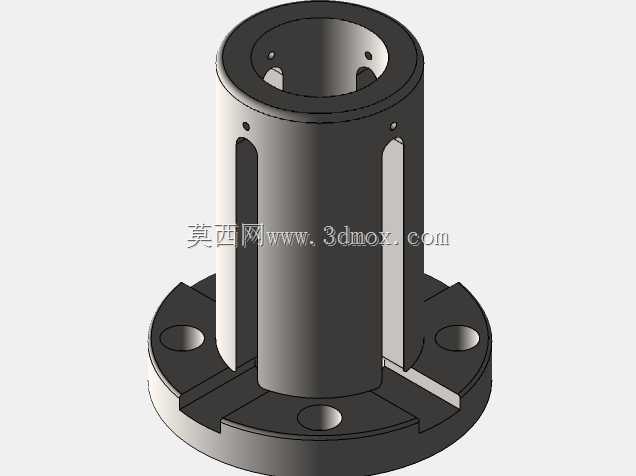

　　作业人员只需要做好基础的手部防护即可操作，大幅降低了现场作业的安全风险，同时单次开槽作业的时间可以控制在10秒以内，作业效率是传统打磨方式的8倍以上，还能有效避免手工打磨导致的槽位尺寸偏差，减少后续管线安装时的密封不良、配合错位等问题。在设计过程中，还充分考虑了工具的耐用性要求，长杆部分采用调质处理的40Cr材质，表面经过淬火处理，硬度达到HRC45-50，既具备足够的韧性，不会因为频繁的冲击载荷出现杆身断裂，又具备良好的耐磨性，长期使用不会因为杆身磨损导致冲头对位偏差。刀头部分采用可拆卸式设计，当刃口出现磨损或者需要加工不同尺寸的槽位时，只需要更换对应规格的刀头即可，不需要更换整个工具，降低了现场作业的工具储备成本。在管线维修作业场景中，这款工具同样能够发挥作用，当已投用的管线需要新增分支接驳时，不需要将整段管线拆卸运回车间加工，在现场就可以完成套管的槽位加工作业，大幅缩短了管线维修的停机时间，降低了维修作业对管线正常输送的影响。针对不同的作业场景，工具还可以搭配不同规格的定位套使用，定位套可以卡在套管的端口位置，保证工具下冲过程中始终与套管管壁保持垂直，进一步提升槽位的位置精度，即使是缺乏经验的作业人员，也能快速加工出符合要求的槽位，减少对作业人员技能水平的依赖。
