金融自助设备带钞箱纸币处理功能模块

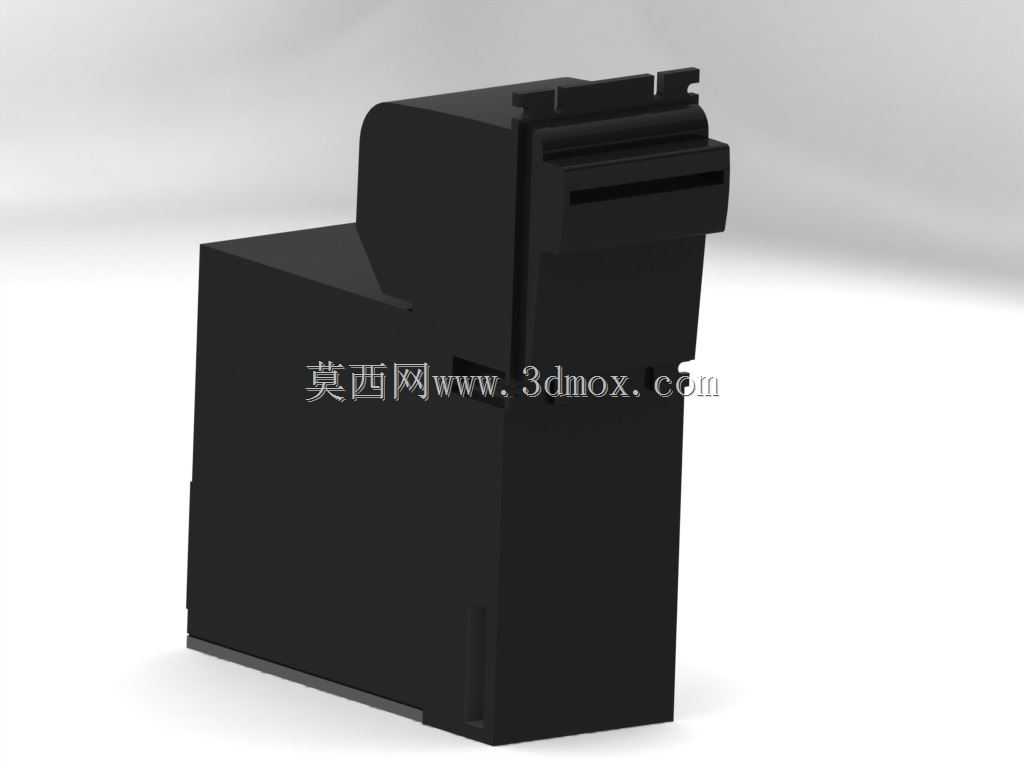

　　在银行自助存取款一体机、自助缴费终端、轨道交通自动售票机这类需要处理现金纸币的设备内部，带钞箱的纸币器模块是核心的现金处理执行单元，承担着纸币识别、暂存、输送、收纳存储的全流程功能，直接决定了设备现金处理环节的稳定性与可靠性。这类模块的设计首先要适配整机的内部安装空间，整体采用阶梯式的块体布局，下部为大容量钞箱容纳腔体，上部集成纸币输送通道、识别传感器组与出钞入钞口结构，安装时通过模块侧边预设的定位凸台与设备内部的安装机架快速对位，底部预留的固定孔位可直接通过标准紧固件完成锁附，不需要额外设计复杂的转接支架，能大幅缩短整机装配的调试周期。从功能实现逻辑来看，模块的入钞口设置在上部突出结构的前端，开口尺寸适配常规流通纸币的幅面范围，

　　内部的搓纸轮组采用阻尼差速设计，能有效避免单次进钞过程中夹带多张纸币的问题，纸币进入通道后会依次经过图像识别、磁性防伪检测、厚度检测多个工位，不符合流通标准的假币、残损币会直接通过通道退回至入钞口，合格纸币则通过导向叶片的切换送入下部的钞箱腔体内完成存储；出钞流程则反向运行，钞箱内的分钞机构将纸币逐张分离后送入输送通道，经检测无误后从出钞口送出，整个通道的走纸路径采用大圆弧过渡设计，尽可能减少纸币输送过程中的卡滞概率，降低设备日常运维的清障频次。设计过程中需要重点考虑模块的边界干涉问题，上部突出的通道结构后侧预留了与设备主控板连接的线束接口空间，接口采用防呆式插接设计，装配时不会出现插反的问题，

　　模块下部钞箱的抽拉方向与设备维护门的开启方向保持一致，运维人员打开设备维护门后可直接将钞箱抽出完成清机加钞操作，不需要拆解模块周边的其他结构。模块的外壳采用高强度阻燃工程塑料一体注塑成型，表面做哑光防静电处理，避免静电积累对内部的识别传感器造成信号干扰，同时外壳的拼接缝隙控制在0.5mm以内，能有效阻挡外界的灰尘、纸屑进入模块内部，延长内部传动轮组与传感器的维护周期。针对不同应用场景的适配需求，模块的钞箱容量可根据整机的空间余量做对应调整，在空间充裕的大堂式自助设备中可搭配大容量钞箱减少清机频次，在空间紧凑的壁挂式自助终端中则可缩减钞箱的纵深尺寸，保证模块能顺利装入设备内部的预留安装仓。模块的传动部分采用直流减速电机驱动，

　　传动齿轮组采用低噪音的POM材质加工，运行过程中的传动噪音控制在55分贝以内，不会对设备周边的使用环境造成噪音干扰，同时传动系统的负载扭矩经过精准匹配，既能保证纸币输送过程中的动力充足，又能在出现卡钞时触发过载保护，避免强行传动造成纸币破损或者传动部件损坏。在结构细节设计上，模块的所有走纸通道表面都做了光滑的圆角处理，没有尖锐的凸起结构，避免刮伤纸币表面造成残损，通道内的传感器安装位置都做了遮光处理，避免外界光线射入影响传感器的检测精度，钞箱与模块主体的对接位置设置有密封胶条，在钞箱推入到位后能实现通道的无缝衔接，避免纸币在交接位置出现卡滞。这类模块的安装定位基准统一，同系列不同容量的型号可实现安装孔位的完全兼容，设备厂商在做产品迭代时不需要重新调整整机的内部结构布局，可直接替换对应型号的模块完成产品配置升级，能有效降低整机的结构设计成本与物料管理成本。
