桌面手动双孔纸张打孔器结构设计

　　日常办公场景里的纸质文档装订环节，手动打孔器是普及率极高的基础工具，这款双孔结构的桌面打孔装置，主要适配常规A4幅面办公用纸的装订前打孔作业，也可兼容厚度在0.2mm以内的薄型卡纸、PVC装订封皮等材料，单次打孔可同时处理8-10张标准70g复印纸，完全匹配中小规模办公场景下的零散文档装订需求，无需外接动力源，纯手动操作的特性让它不受供电条件限制，可放置在任意办公桌面、文印工位使用。

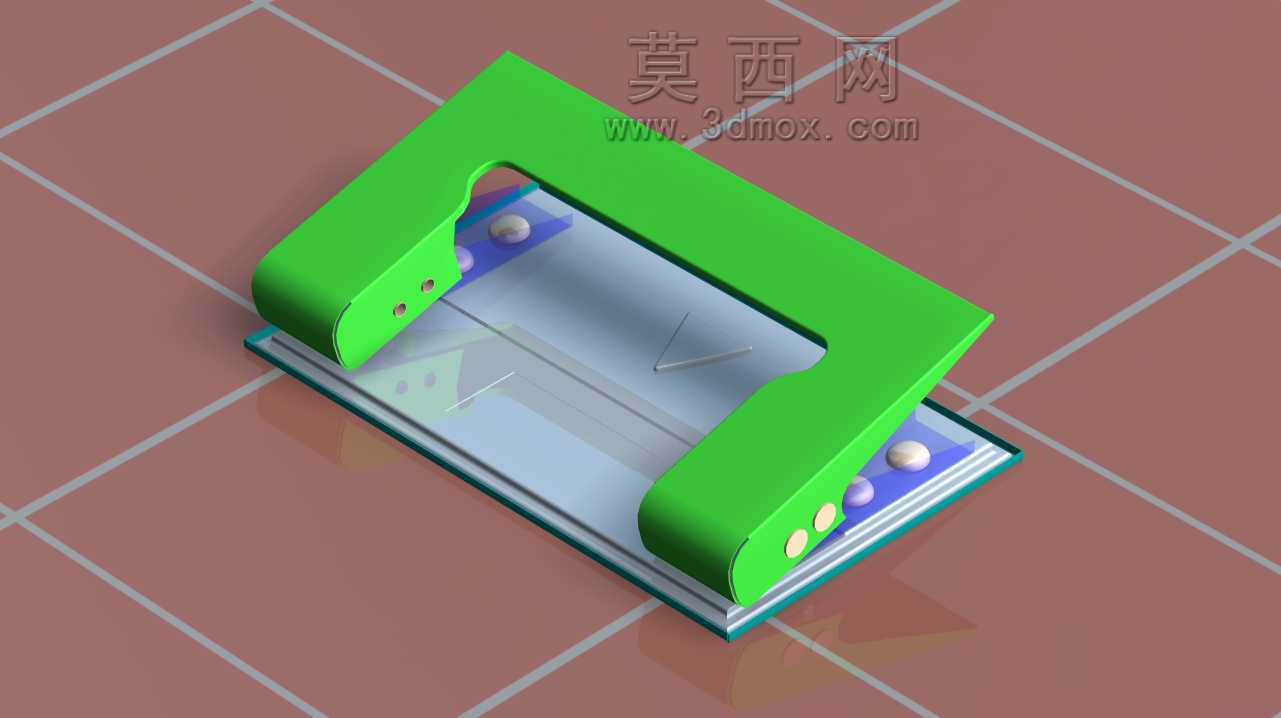

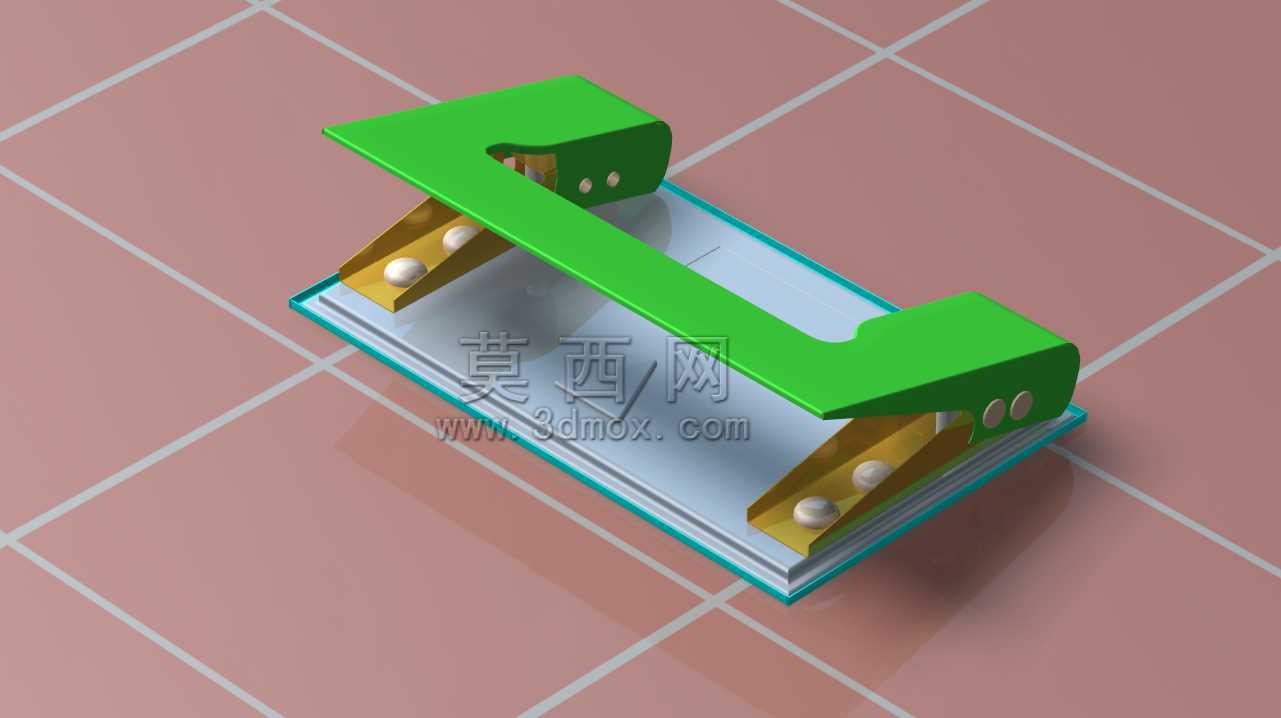

　　从结构设计逻辑来看，这款打孔器采用了经典的杠杆增力结构，主体支撑底座采用平整的矩形板式结构，底部预留了防滑垫安装位，放置在光滑桌面时可避免操作过程中设备滑移，底座上方设置了可抽拉的纸张定位挡板，挡板上标注了对应A4、B5等常用幅面纸张的定位刻度，操作人员只需将纸张边缘抵靠在对应刻度位置，即可保证打出的孔位距离纸张边缘的距离统一，双孔中心距严格匹配通用两孔装订夹、活页夹的孔位标准，打出的孔位无毛刺、边缘整齐，不会出现纸张毛边卡滞装订件的问题。上部的按压操作臂采用了符合人体工学的弯折造型，操作面做了加宽处理，手掌按压时的受力面积更大，长时间操作也不会出现局部压痕，操作臂与底座之间通过双侧铰接销轴连接，铰接位置加装了黄铜材质的耐磨衬套，反复开合过程中可减少铰接位的磨损量，延长设备整体使用寿命。打孔冲头采用了空心刃口结构，冲头尾部设置了复位压簧，按压操作臂完成打孔动作后，松开压力即可通过压簧的回弹力带动操作臂自动复位，冲头下方的底座位置对应设置了落料孔，打孔产生的圆形纸屑会通过落料孔进入底座下方的集屑槽，集屑槽采用抽拉式结构，积攒的纸屑满了之后可直接抽出倾倒，避免纸屑散落在办公桌面上。

　　从安装边界与外形尺寸来看，这款打孔器的整体长度控制在120mm左右，宽度在60mm上下，操作臂抬起后的最大高度不超过80mm，占用桌面面积极小，底座下方的四个角位预留了防滑胶垫的粘贴槽，无需额外的螺栓固定，直接放置在平整台面上即可使用，设备整体重量控制在200g左右，挪动转移十分方便。冲头组件采用了模块化的安装设计，两个冲头的安装间距可通过底座上的调节滑槽进行小范围调整，可适配少数特殊孔距要求的活页装订需求，调整时只需松开冲头固定螺钉，滑动冲头到对应刻度位置后重新锁紧即可，无需额外的专用工具。操作臂与冲头之间的传力结构采用了双侧对称的压杆设计，按压时两侧的传力杆同步受力，保证两个冲头的下压力度均匀，不会出现单侧冲头切不透纸张的问题，传力杆与操作臂、冲头座的连接位置均采用了销轴铰接，传动过程无卡滞死角，操作力经过杠杆放大后，只需施加15N左右的按压力即可完成单次打孔作业，操作人员单手即可轻松完成操作。

　　在实际使用过程中，这款打孔器的结构稳定性表现优异，底座采用了加厚的冷轧钢板冲压成型，表面做了喷塑防锈处理，操作臂采用了工程塑料与钢板嵌合的结构，既保证了结构强度，又减轻了整体重量，铰接位置的衬套可承受上万次的反复开合磨损，冲头采用了高碳钢淬火处理，刃口硬度达到HRC55以上，长期使用也不会出现刃口卷边、变钝的问题，日常维护只需定期在铰接位置滴入少量润滑油，清理集屑槽内的纸屑即可，无需复杂的保养流程。不同于大型工业打孔设备，这款桌面级手动打孔器的设计核心是在保证打孔精度与操作便利性的前提下，尽可能压缩设备体积与制造成本，让它能够适配零散、小批量的纸张打孔需求，在文印店、企事业单位办公室、学校教务工位等场景下，这类手动打孔器的使用频率远高于大型电动打孔设备，它的结构没有冗余的复杂功能，所有设计细节都围绕日常打孔作业的实际痛点展开，比如定位挡板的刻度设计解决了孔位对齐困难的问题，集屑槽结构解决了打孔纸屑散落的问题，杠杆增力结构解决了手动打孔费力的问题，复位弹簧结构解决了操作后手动抬升压臂的繁琐步骤，每一处结构设计都对应实际使用中的具体需求，没有多余的装饰性结构，完全以实用为核心设计导向。
