机加工用桥形压紧夹具三维结构设计

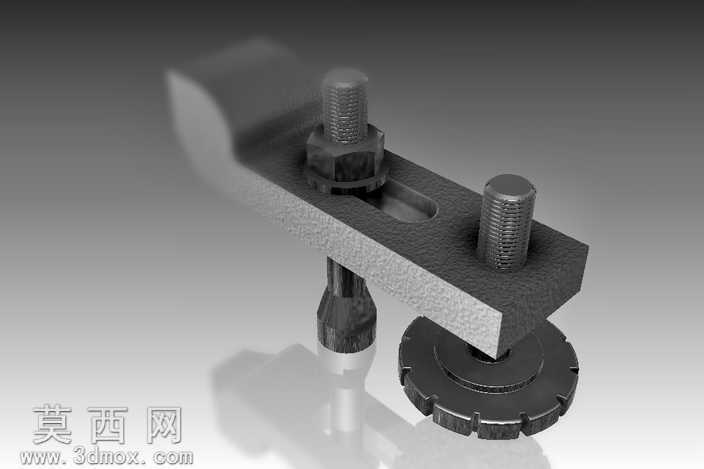

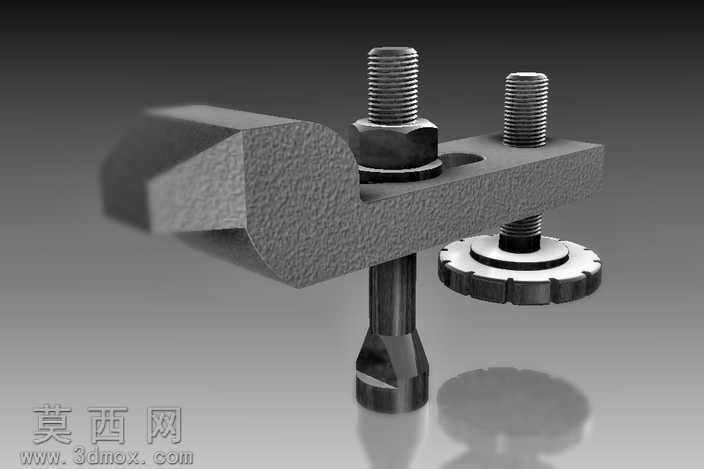

本作品为机加工场景配套的桥形压紧夹具三维模型，整体采用参数化建模方式完成，在三维建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。模型主体的桥形夹座采用45号钢材质设定，建模时通过拉伸、切除、倒角等基础特征组合，还原了夹座前端的V型压紧卡口、中部的螺栓让位槽、尾部的支撑弧面结构，表面做了喷砂氧化的粗糙金属质感渲染，还原了实际工装使用后的哑光金属肌理，避免了过于光滑的塑料感失真问题。夹座上配套的压紧螺栓、锁紧螺母、调节旋钮分别做了独立建模，其中螺栓的外螺纹采用螺旋扫描特征生成，牙距、牙型角完全符合公制粗牙螺纹的标准参数，螺母的六角棱边做了微小的倒角处理，还原实际五金件的加工细节；下方的调节旋钮采用滚花边缘设计，建模时通过圆周阵列特征还原了旋钮外圈的防滑齿结构，材质设定为发黑处理的中碳钢，表面做了细微的使用划痕纹理渲染，提升模型的真实感。底部的压紧支脚做了收窄的锥面设计，与夹座的装配间隙控制在合理公差范围内，可模拟实际使用时的滑动调节动作。整体设计思路围绕铣削、磨削加工的工件压紧需求展开，桥形的跨压结构可以避开工件表面的凸起特征，实现多点位的灵活压紧，前端V型卡口既可以压紧平面工件，也可以适配轴类零件的侧面固定，中部的长槽结构允许螺栓在一定范围内调整位置，适配不同尺寸的工作台T型槽安装需求，尾部的滚花旋钮可以在不借助扳手的情况下快速预紧，再通过上方的六角螺母完成最终锁紧，兼顾了装夹效率与压紧可靠性。渲染阶段采用三点布光方式，主光源从侧上方打亮夹座的主体结构，辅光源补全底部阴影区域的细节，轮廓光勾勒出螺栓与旋钮的边缘轮廓，背景采用渐变深灰色突出金属件的质感，地面添加了柔和的反射效果，让整体渲染图更具工业产品的专业质感，模型各零件间保留了正确的装配约束关系，可直接用于工装结构演示、加工工艺参考或者相关教学场景使用。
