在整车操控系统的开发流程中,转向操控部件的人机适配与结构合理性,直接决定驾驶过程的操作反馈与行驶安全,本次呈现的转向盘结构,是面向乘用车转向系统概念验证阶段的设计方案,核心匹配齿轮齿条式转向机构的输入连接需求。从实际装车场景来看,该部件位于驾驶舱前排主驾位正前方,是驾驶员与车辆转向系统交互的核心载体,日常行驶过程中所有转向指令都通过该部件传递至转向柱,最终带动转向拉杆拉动车轮实现角度偏转,同时在转向回正过程中,该部件的握持反馈也会将路面阻力、轮胎抓地状态传递给驾驶员,形成完整的操控闭环。

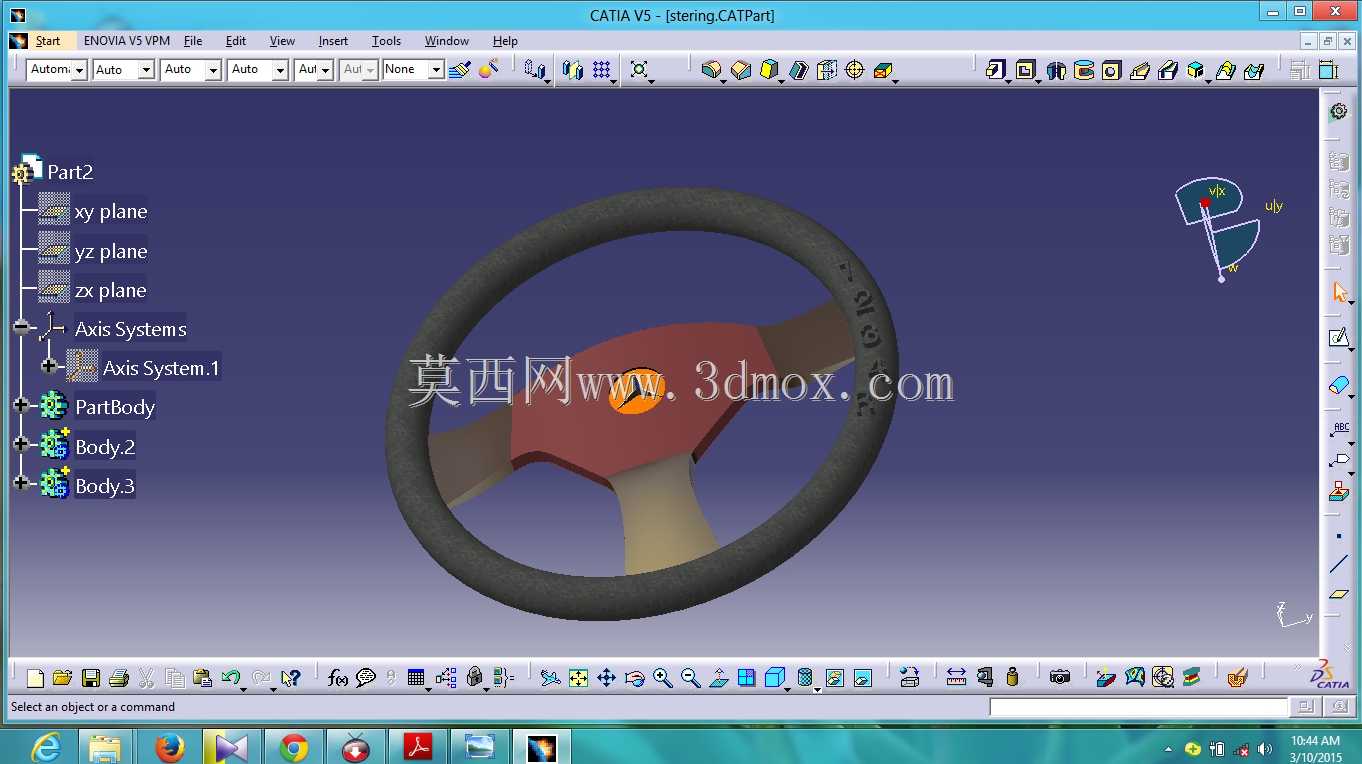

设计过程中首先考量的是握持区域的人机工程边界,轮缘部分采用正圆形环体结构,截面直径按照成年男性手掌平均握持尺寸设定,保证不同手型的驾驶员都能稳定抓握,轮缘表面预留了包覆层安装空间,后续可根据车型定位匹配皮质、发泡等不同材质的包覆结构,兼顾握持摩擦力与长时间驾驶的触感舒适度。轮辐部分采用三辐式布局,这种布局一方面能在轮缘与中心轮毂之间形成足够的结构支撑强度,在发生正面碰撞时可通过预设的变形溃缩区域吸收部分冲击能量,另一方面三辐之间的镂空区域也为多功能按键、安全气囊模块预留了充足的安装空间,不会出现部件干涉的问题。
中心轮毂部分是整个部件的安装基准,其内部的连接花键结构完全匹配转向柱顶端的输入轴尺寸,安装时可通过中心锁紧螺母实现轴向固定,保证转向过程中无旷量、无松脱,轮毂的外形轮廓做了圆弧过渡处理,避免尖锐棱角在碰撞过程中对驾驶员造成额外伤害。从安装边界来看,该转向盘装配完成后,背面与转向柱护罩之间预留了足够的间隙,转动全行程过程中不会与组合开关、仪表台下部结构发生剐蹭,轮缘的最外端转动轨迹与主驾座椅、车门内饰板之间的距离也符合整车人机布置规范,保证驾驶员打方向时手臂活动空间充足,不会出现磕碰情况。
在结构强度设计层面,轮辐内部的支撑骨架采用变截面设计,靠近轮毂的位置截面尺寸更大,可承受转向时的大扭矩输入,靠近轮缘的位置逐渐收窄,在保证结构刚度的前提下尽可能降低整体重量,减少转向柱的承载负荷。需要明确的是,该结构目前仅用于转向齿轮匹配的概念验证阶段,重点验证转向输入的连接尺寸、操作空间与人机适配性,尚未做量产级的疲劳耐久、碰撞溃缩的详细参数标定,后续可在该基础结构上拓展多功能按键集成、加热模块、换挡拨片安装位等拓展功能,适配不同配置等级的车型开发需求。
从实际使用的功能特性来看,该转向盘的转动角度与转向齿轮的齿条行程做了匹配标定,从左极限到右极限的转动圈数符合乘用车的通用设定,保证转向过程的传动比线性,不会出现方向虚位过大或者转向过于灵敏的问题,轮缘的握持位置做了细微的轮廓优化,在三点、九点方向的常用握持区域做了贴合手掌弧度的凹陷处理,长时间握持驾驶时能有效降低手部疲劳感。
