带双安装孔的铰接式连接支座结构

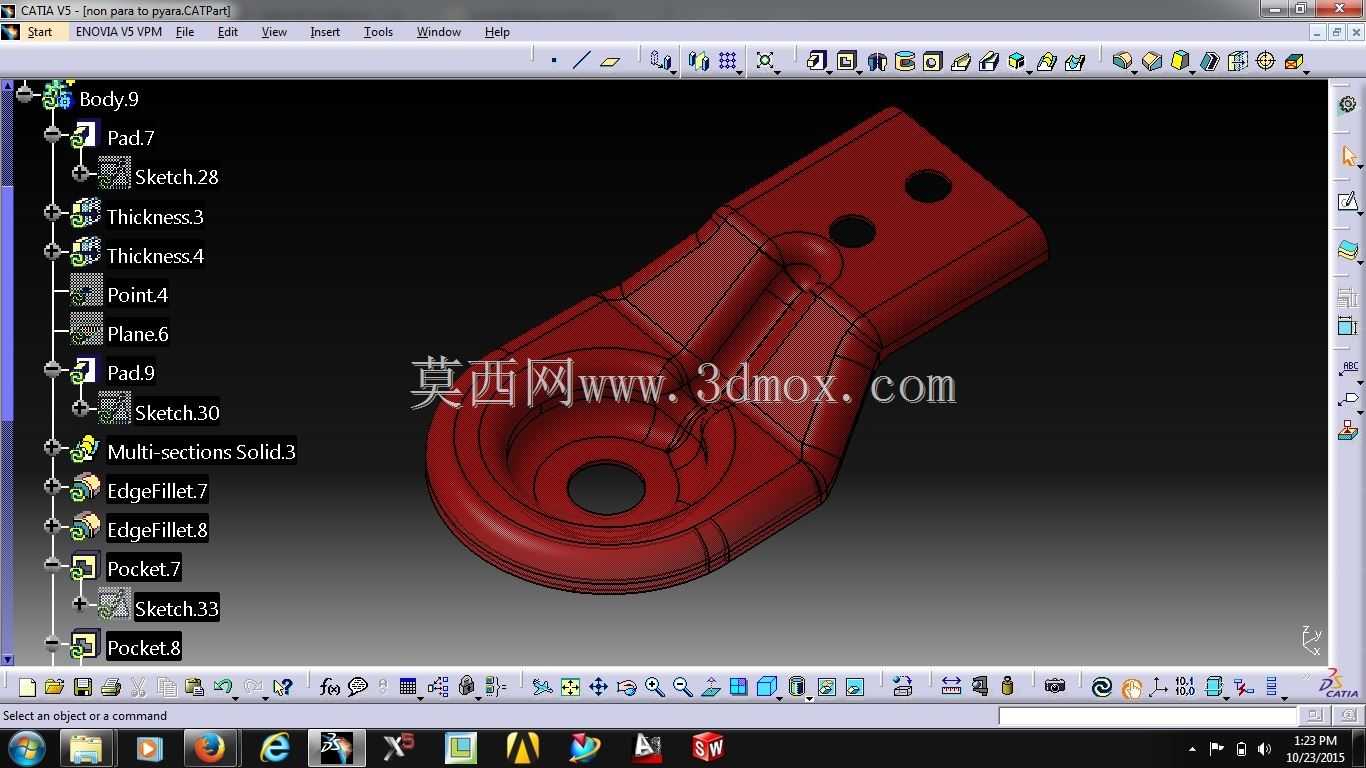

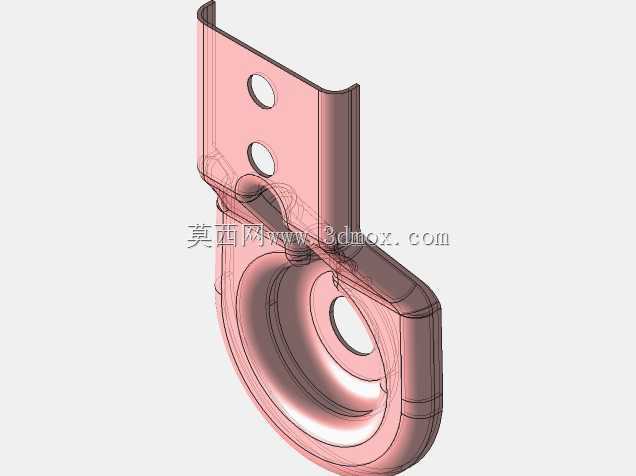

　　这类带铰接端的连接支座，在工业设备的连杆传动、工装夹具的定位锁紧、输送线的张紧调节机构里都有大量应用场景，核心作用是实现两个构件之间的可转动连接，同时传递对应工况下的拉压载荷与剪切力，避免刚性连接在设备运行振动、角度微调过程中出现应力集中断裂的问题。从结构设计来看，一端的环形铰接孔是核心功能位，孔壁做了加厚翻边处理，用来提升铰接销轴配合处的接触面积，降低单位面积的承压载荷，减少长期往复转动带来的磨损量，翻边处的圆角过渡也能避免装配时销轴刮擦孔口，同时消除加工过程中产生的应力集中点。另一端的双安装孔采用平行排布设计，两个孔的中心距严格匹配被连接件的安装孔位公差，安装面做了铣平处理，保证装配后支座与安装基面完全贴合，

　　不会出现倾斜偏载的情况，双孔设计相比单孔固定，能有效防止支座在受载时绕安装螺栓转动，提升连接的可靠性。中间的连接臂采用变截面设计，靠近铰接端的位置截面厚度更大，因为铰接处是载荷传递的核心交汇点，需要更高的抗弯截面模量来承受交变载荷，靠近安装端的位置截面适当收窄，在保证结构强度满足工况要求的前提下，尽可能减少材料用量，降低构件自身重量，同时给周边其他零部件留出足够的装配空间，避免出现运动干涉。设计过程中，所有的棱边都做了圆角过渡处理，没有尖锐的直角结构，一方面是降低加工过程中刀具崩损的概率，另一方面也能避免热处理过程中直角处出现淬火裂纹，同时减少装配、运维过程中操作人员被划伤的风险。铰接孔的内径尺寸需要根据配套销轴的公差带做匹配设计，

　　通常采用间隙配合，保证销轴转动顺畅的同时，不会因为配合间隙过大产生晃动冲击，安装孔的尺寸则根据配套螺栓的公称尺寸设计，预留适当的装配间隙，方便现场安装时调整位置。整个构件的安装边界需要提前核算，铰接端的转动半径要完全覆盖工作状态下的最大摆角范围，安装端的螺栓沉头深度要匹配所选螺栓的头部高度，保证螺栓拧紧后头部不会突出安装面，影响其他部件的装配。连接臂上的加强筋结构沿着载荷传递的方向布置，从铰接孔外侧一直延伸到安装端的两个孔位之间，筋条的高度和厚度根据额定载荷下的有限元分析结果调整，确保在最大载荷工况下，构件的最大变形量控制在允许范围内，不会因为变形过大导致铰接卡滞、安装螺栓受额外弯矩。这类构件通常采用铸钢或者高强度铝合金加工，

　　根据使用场景的载荷大小、防腐要求选择对应材料，铸钢材质适合重载、有冲击载荷的工况，铝合金材质则适合对重量有要求、载荷相对平稳的设备场景。表面处理根据使用环境选择，普通车间环境下做喷塑或者发黑处理即可，有腐蚀介质的场景则需要做镀锌或者达克罗处理，提升构件的防锈耐腐蚀能力，延长使用寿命。在实际装配过程中，铰接孔内通常会配套铜套或者自润滑轴承，进一步降低转动摩擦阻力，减少铰接副的磨损，维护时只需要定期加注润滑脂，就能保证铰接处长期灵活转动，不需要频繁更换构件。
