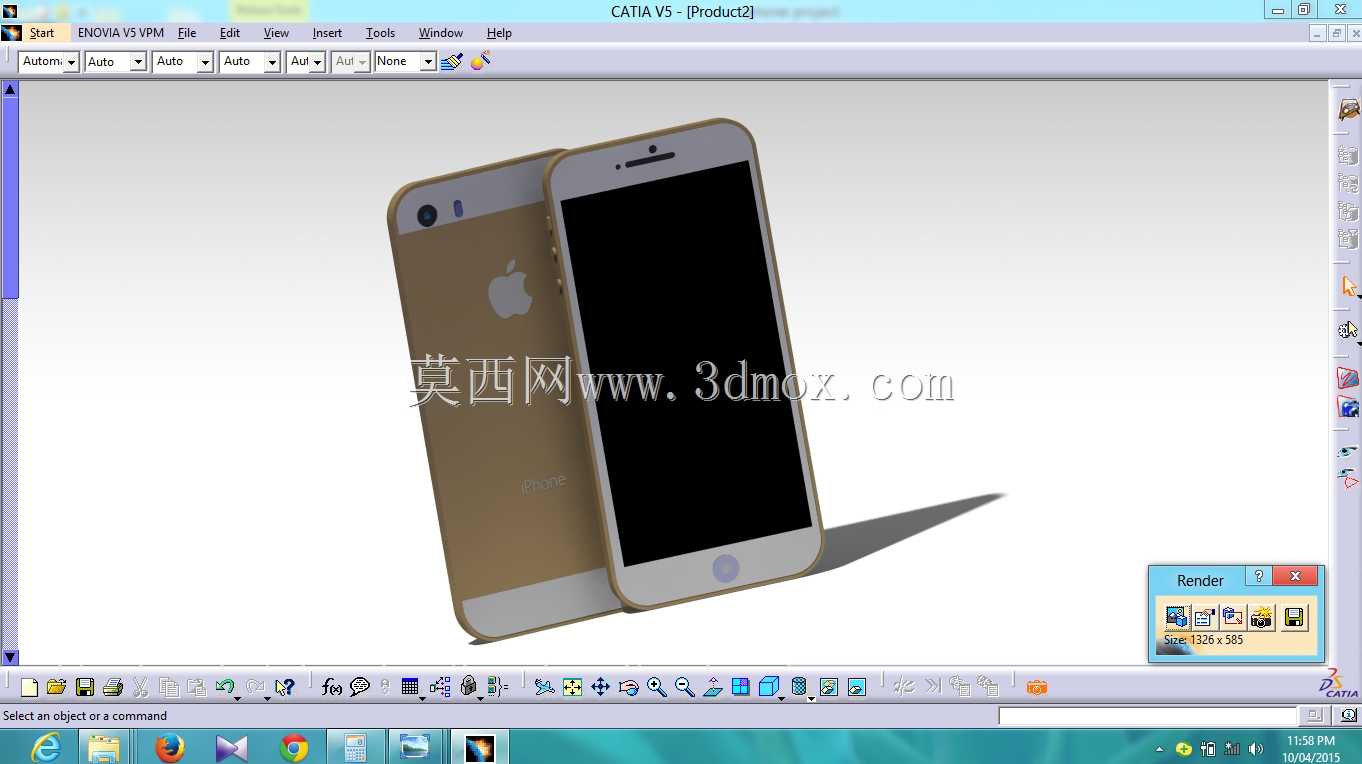

香槟金iPhone5s智能手机外观结构三维数模

　　本次呈现的直板智能手机外观结构数模，还原了经典双色拼接金属机身的设计细节，建模过程中严格遵循消费电子手持设备的人机工程边界约束，整机握持段厚度控制在7.6mm，机身长度123.8mm、宽度58.6mm，单手握持时拇指可覆盖屏幕80%以上的操作区域，适配绝大多数成年用户的手掌尺寸区间。从结构分层来看，数模完整拆分了正面玻璃盖板、前置传感模组开槽、听筒出声孔阵列、底部圆形实体按键、中框金属倒角、背面三段式装饰条、后置摄像头与补光灯的位置布局，所有外露接口的位置都匹配实际量产机型的排布逻辑，机身底部预留了3.5mm音频接口、麦克风拾音孔、lighting数据接口与扬声器出声孔的安装位，侧边按键的凸起高度、

　　按键与中框的配合间隙都按照实际装配公差做了预留，按键的按压行程空间也在数模内部做了对应腔体的避让。在实际行业应用场景中，这类消费电子外观数模可用于手机保护套的结构开发，建模时已经考虑到保护套包裹所需的0.8-1.2mm壁厚预留空间，中框侧边的弧度与保护套的贴合面做了连续曲面处理，避免出现装配间隙不均的问题；也可用于桌面展示支架、车载固定夹具的适配设计，数模的重心位置经过校准，整机重心落在机身几何中心偏下1.2mm处，匹配夹具夹持时的受力平衡要求，不会出现夹持后倾覆的问题。设计思路上，机身背面的金属后盖与上下两段装饰条的拼接处做了0.1mm的台阶差处理，模拟实际量产中的装配公差，避免不同材质拼接段出现刮手的锐边；

　　正面屏幕的黑边宽度控制在3.5mm，屏幕显示区域与玻璃盖板的边缘预留了点胶装配的空间，摄像头凸起高度为0.4mm，镜头保护圈的金属倒角做了C0.2的处理，既还原了外观质感，也为镜头保护镜片的装配预留了粘接位。从功能特性的还原度来看，数模中所有出声孔、拾音孔的开孔直径都匹配实际声学结构要求，扬声器出声孔的开孔阵列总开孔面积满足外放音量的声压传递需求，麦克风拾音孔的开孔位置避开了用户握持时容易遮挡的区域，前置摄像头、光线距离传感器的开槽位置与正面玻璃的油墨遮挡区域边界对齐，不会出现传感器漏光的问题。在结构安装边界上，中框内部预留了主板、电池、尾插排线的安装腔体，腔体的内部加强筋位置匹配实际机型的支撑结构，

　　电池仓的尺寸适配1560mAh容量电芯的安装空间，主板区域的避让槽对应核心元器件的排布，所有内部卡扣的位置都做了对应卡位的结构设计，可直接用于后续的结构拆解演示、装配工艺模拟等场景。曲面建模过程中，机身四个边角的R角曲率做了连续过渡处理，从正面到侧边的曲面G2连续，不会出现曲面褶皱的问题，金属中框的倒角边做了高光边的结构预留，可直接用于渲染阶段的材质效果呈现，背面的品牌标识位置做了0.05mm的下沉处理，适配实际工艺中的激光雕刻或者金属蚀刻的深度要求。
