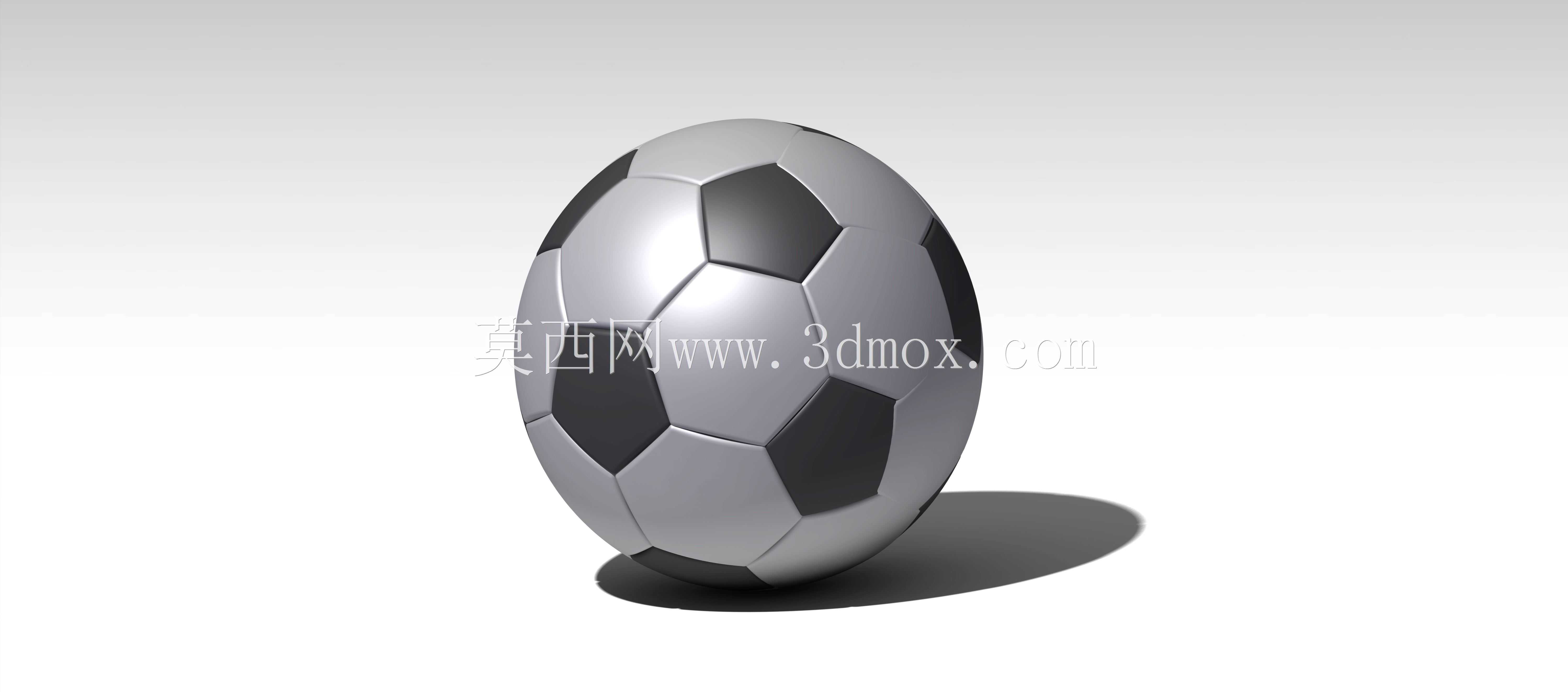

椭球形拼接式足球造型创意摆件结构设计

　　做结构设计这十几年，经手的异形曲面拼接件不算少，这次的椭球形足球造型件，最初是接到文创产品开发部门的需求，要做一款区别于传统正球形足球的桌面装饰摆件，同时兼顾小批量生产的装配可行性。首先要明确它的应用场景，这类异形球类造型件，除了桌面文创摆件的用途，还可以作为主题活动的纪念礼品、体育场馆的装饰陈列件，甚至可以改造成异形储物容器的外壳，适配体育周边、潮玩手办的配套展示需求。

　　设计初期最先要解决的是球面分块的适配问题，传统正足球是正五边形与正六边形拼接，曲率完全一致，但椭球的长轴与短轴曲率存在连续变化，直接套用正球的分块逻辑会出现拼接缝隙不均、曲面过渡起皱的问题。我当时先把椭球的长径比定在1.4:1，这个比例既保留了足球的识别性，又有明显的椭球辨识度，不会和普通足球混淆。分块的时候没有直接用均匀阵列，而是沿着椭球的长轴方向做曲率适配调整，每一块五边形、六边形的边长都根据所在位置的曲面曲率做微差调整，保证相邻块的拼接边长度完全匹配，装配后缝隙控制在0.1mm以内，满足外观件的面差要求。

　　从功能特性来说，这个结构采用的是卡扣式拼接，不需要额外的粘接剂或者紧固件，每一块拼接块的内侧都设计了0.8mm厚的卡扣卡槽，相邻块之间通过卡扣互锁，装配完成后整体结构的抗挤压强度可以满足1米高度自由跌落不松散的要求，适合作为日常把玩的摆件。表面的分块接缝做了0.2mm的沉台设计，后续做表面喷涂的时候，黑色块与银色块的分色不需要额外做遮蔽治具，直接在沉台位置做分色处理，就能得到清晰的色块边界，减少后续表面处理的工序成本。

　　考虑到实际生产的安装边界，整个椭球的最大外径控制在120mm，长轴方向总高度168mm，这个尺寸刚好可以放在常规的桌面展示架上，不会占用过多空间，也适配普通快递盒的包装尺寸，运输过程中不需要做额外的异形缓冲衬垫，用常规的EPE缓冲垫就能满足运输防护要求。设计的时候特意把所有拼接块的脱模斜度统一做了1.5度，不管是用注塑工艺生产ABS材质的量产件，还是用3D打印做PLA材质的样件，都不需要做复杂的侧抽芯结构，模具结构简单，打印的时候也不需要加过多支撑，减少生产环节的成本投入。

　　实际建模过程中，我先做了整体椭球的曲面构造，然后把传统足球的分块逻辑映射到椭球曲面上，再逐块调整每个多边形的边界曲率，保证每一块的曲面都和整体椭球面完全贴合，不会出现局部凸起或者凹陷的问题。拼接卡扣的位置特意选在每个多边形块的边中点位置，每个边设置一个卡扣，这样装配的时候可以从椭球的一端逐块拼接，不需要复杂的装配工装，普通工人徒手就能完成装配，装配效率比用紧固件连接提升60%以上。内侧还预留了2mm的壁厚空间，如果客户需要加装发光组件或者配重块，不需要修改外部曲面，直接在内侧增加安装柱就行，拓展性比较强。

　　另外在曲面过渡的处理上，每两个相邻色块的拼接位置都做了R0.3mm的圆角过渡，避免尖锐的边角划伤使用者，也让整个造型的触感更圆润，符合日常把玩的安全要求。底部特意做了一个直径15mm的平面安装位，不需要额外的底座就能直接平稳放置在桌面上，不会出现滚动倾倒的问题，如果需要搭配展示底座，这个平面位置也可以直接粘接底座或者加装磁吸结构，适配不同的展示需求。

　　从结构验证的角度来说，当时做样件测试的时候，分别测试了常温环境和60度高温环境下的拼接强度，因为卡扣结构做了0.2mm的过盈配合，高温下ABS材质轻微软化也不会出现卡扣松脱的问题，日常使用的环境温度范围内结构稳定性足够。表面的色块分块比例也做了多轮调整，保证从任意角度看过去，都能识别出足球的经典视觉元素，不会因为椭球的变形导致足球的辨识度下降，同时椭球的特殊造型又能和普通足球形成明显的视觉差异，满足文创产品的差异化设计要求。
