小轮径特技自行车整车结构三维数模

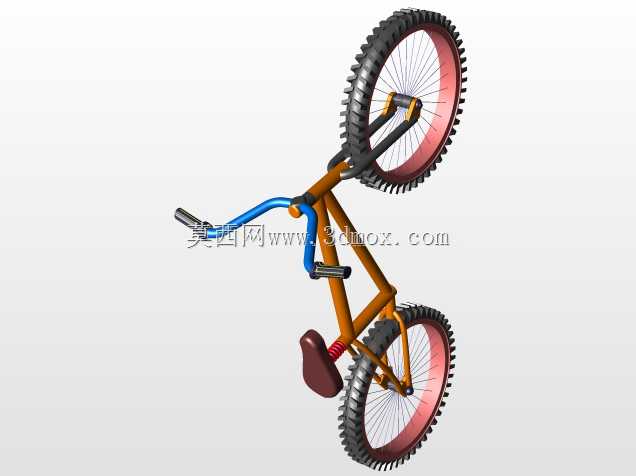

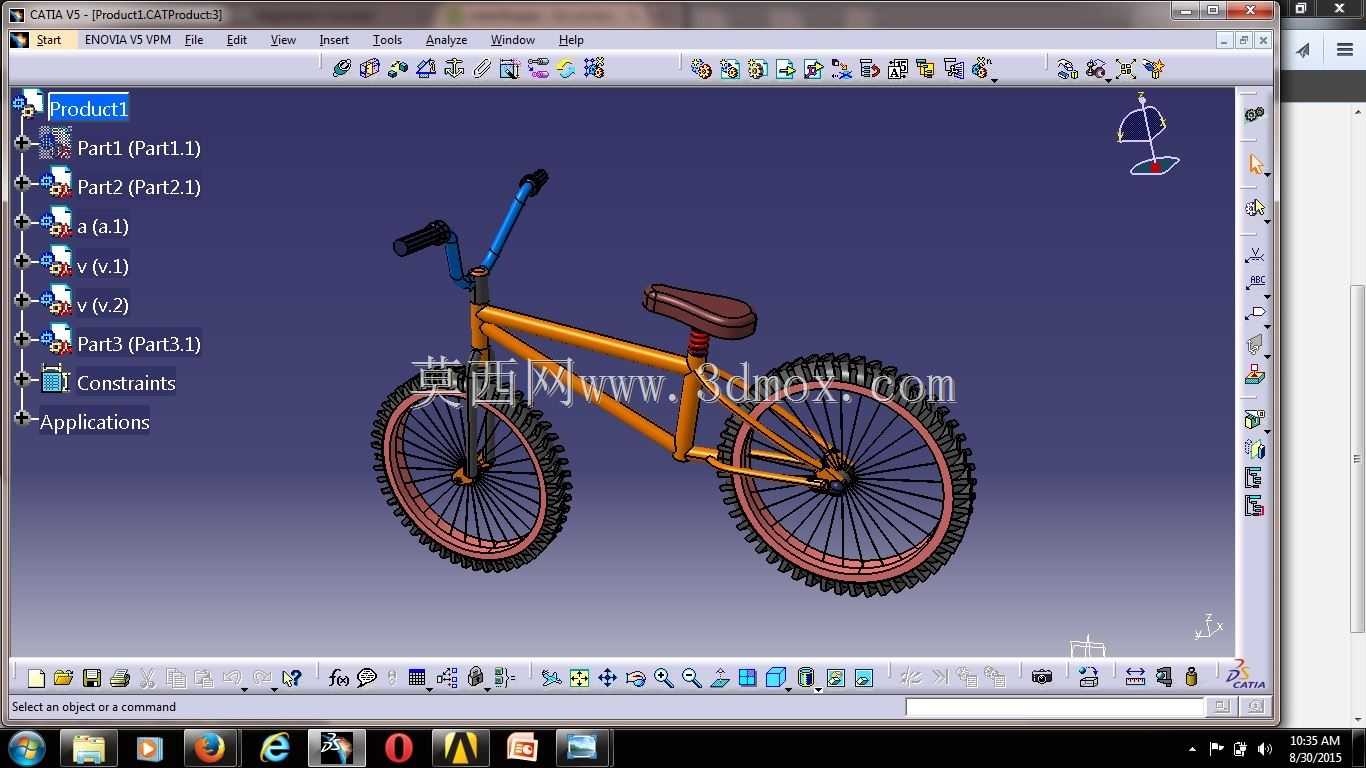

　　这款小轮径特技自行车的三维数模，完整还原了整车从主体承载结构到各功能附件的装配关系，建模过程中优先考虑了特技骑行场景下的结构强度需求与动作施展空间。从实际应用场景来看，这类车型主要面向平地花式、街式特技骑行使用，区别于常规通勤自行车的长距离骑行设计取向，所有结构参数都围绕短距离爆发动作、高频冲击承载、灵活转向操控来设定。

　　先从核心承载的车架部分说起，建模时采用了斜梁跨高更低的几何设定，上管长度控制在适配特技动作施展的范围，避免骑手做抬把、转把动作时腿部与车架发生干涉，车架管材的壁厚设定参考了特技骑行的冲击载荷，五通位置做了局部结构加强，应对踏板发力、落地冲击带来的交变应力。立管角度经过反复调整，既保证鞍座安装后的支撑位置适配短距离骑行的姿态，也预留了动作过程中身体前后移动的足够空间，后叉开档尺寸匹配小轮径轮组的安装需求，叉腿与轮胎之间预留了足够的跳动间隙，避免颠簸或者落地时轮胎与叉体发生摩擦卡滞。

　　轮组部分的建模还原了厚胎壁越野轮胎、多辐条轮圈、花鼓总成的完整结构，轮胎胎面做了块状防滑纹理设定，适配非铺装路面、特技动作中的抓地需求，轮圈的强度层级高于通勤自行车轮组，能够承受侧向跳跃、单轮落地带来的偏载冲击，辐条的排布方式采用了交叉编法的结构逻辑，在数模中还原了每根辐条与花鼓法兰、轮圈孔位的对应装配关系，确保轮组整体的受力均匀性。

　　操控部分的车把采用了更高的抬升设定，把横宽度适配特技动作中的双手操控范围，把套位置做了防滑结构的预留，把立与前叉舵管的连接结构完整还原，前叉的行程设定偏短，偏向刚性支撑取向，避免特技动作中前叉过度泄力影响操控精准度，转向限位结构在建模时做了对应设定，避免转把角度过大造成线管缠绕、结构干涉。

　　鞍座部分采用了窄型薄垫的设计，区别于通勤车的宽大舒适取向，主要是为了避免动作过程中鞍座与腿部发生剐蹭，鞍座下方的弹簧减震结构做了简化还原，能够缓冲小幅度的颠簸冲击，座杆与车架立管的配合尺寸符合通用管径标准，可根据骑手的身高、动作习惯调整安装高度。

　　传动部分的建模还原了曲柄、牙盘、脚踏的基础装配关系，曲柄长度适配小轮车的踩踏发力角度，脚踏位置预留了防滑钉的安装位，避免特技动作中脚与脚踏滑脱。所有部件之间的安装边界都经过干涉检查，整车装配完成后，各运动部件之间不存在卡滞问题：车轮转动时与车架、前叉的间隙均匀，车把转向全程不会与车架、线管发生碰撞，踏板转动时与地面、车架下管的间隙满足特技动作的倾斜角度需求，不会在压弯、抬把动作中出现触地磕碰的问题。

　　从结构设计思路来看，这款数模没有冗余的装饰性结构，所有几何设定都服务于特技骑行的功能需求：轴距更短保证转向灵活性，整车重心偏低提升落地稳定性，所有受力节点都做了对应结构加强，各部件的安装接口都符合通用自行车配件的互换标准，既可以作为特技自行车结构设计的参考数模，也可以用于骑行动作模拟、配件适配验证的基础载体，帮助结构设计者快速验证整车几何参数的合理性，减少实物打样的调整周期。建模过程中对各部件的装配公差做了对应预留，比如轮组花鼓与车架前叉、后叉的安装轴径配合间隙，座杆与立管的配合间隙，把立与舵管的夹紧间隙，都符合实际机械加工的装配要求，不存在无法实际生产的非合理结构。
