HARDY LPRC03系列称重传感器结构

　　在工业称重计量、料仓载荷监测、产线重量分选这类场景里，称重传感器是整个计量系统的核心受力与信号转换部件，本次呈现的LPRC03系列称重组件，是针对大吨位静态、准动态称重场景设计的压式承载结构，区别于普通小量程悬臂梁传感器，这类结构更适配平台秤、筒仓支脚、重载辊道台的称重点位安装。

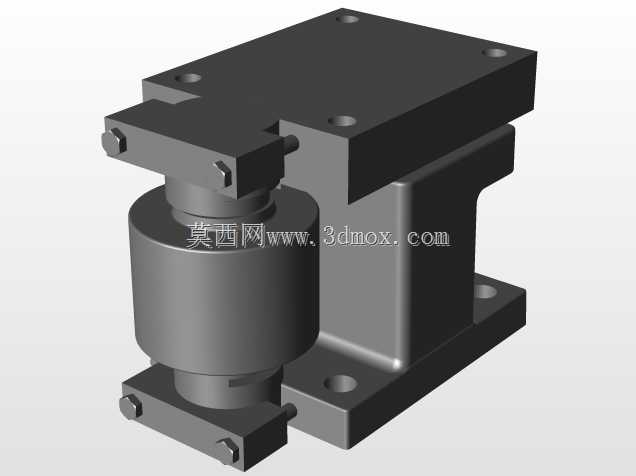

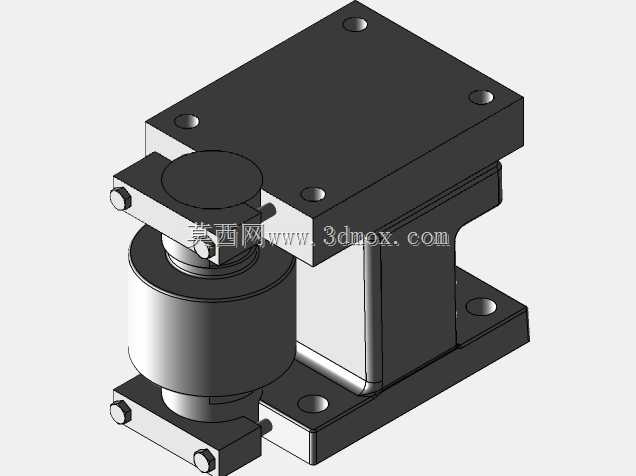

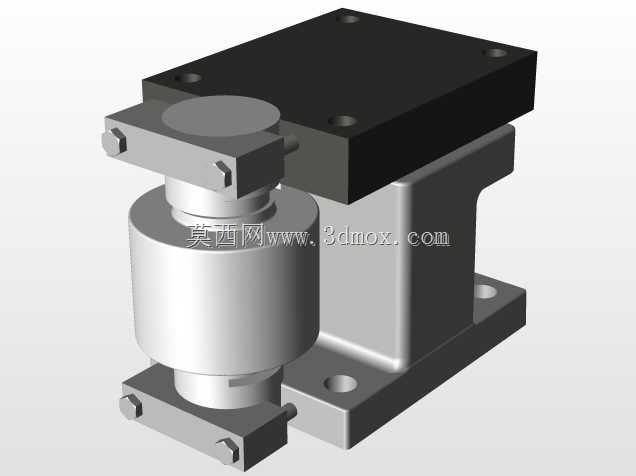

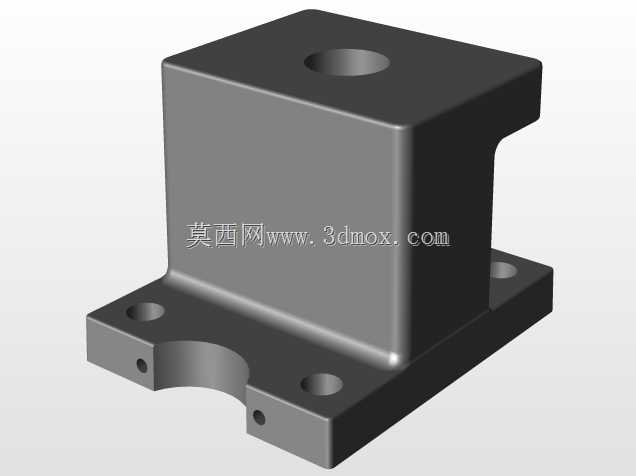

　　从实际安装边界来看，该传感器组件采用上下承载板夹装核心应变单元的结构形式，下部承载底座带有定位凸台结构，可直接嵌入设备支脚的安装沉孔，不需要额外加工复杂的定位面，上部承载板做了防滑纹理处理，和上方承载设备的接触面接触时，能避免横向滑移带来的测量误差，整体安装高度控制在紧凑区间，对于原有设备改造加装称重模块的场景，不需要大幅改动原有支腿的高度尺寸，适配性更强。

　　设计思路上，该结构没有采用传统传感器裸露应变片的形式，而是给核心传感单元增加了侧向防护的金属壳体，壳体和上下承载板之间预留了微小的形变间隙，既不会干扰传感器受力方向的应变传递，又能阻挡车间内的粉尘、切削液、物料碎屑溅落到应变片区域，在粮食仓储、冶金配料、建材称重这类多粉尘、多飞溅物的场景里，能有效降低异物卡滞带来的测量漂移问题。侧面的限位结构做了冗余设计，当设备受到意外横向冲击力时，限位块会先承接横向载荷，避免核心应变单元受到侧向剪切力损坏，这一点在叉车频繁上料的平台秤、行车投料的料仓称重场景里尤为实用，很多现场传感器损坏都不是过载压坏，而是横向冲击力导致的应变片撕裂。

　　功能特性层面，该压式称重结构的受力路径完全沿垂直方向传递，上下承载面的平行度公差控制在较高精度范围，避免偏载带来的分力影响测量精度，组件集成了过载保护的硬限位结构，当载荷超过额定量程的120%时，上下承载板的限位凸台会直接接触，把多余载荷直接传导到安装基础，不会让应变单元承受超额应力。和常规拉式传感器不同，这种压式结构不需要做吊装挂点，安装时只需要把传感器放置在基础和设备支脚之间，紧固固定螺栓即可，后期维护更换时，只需要用千斤顶小幅顶起设备支脚就能抽出传感器，不需要拆解整套设备的承载结构，现场运维的效率更高。

　　从实际应用的适配性来说，这类称重组件可以直接配套称重仪表组成独立的称重单元，也可以接入PLC系统做实时重量数据采集，在自动化配料产线里，能实时反馈料仓内的物料重量，配合给料设备实现精准的定量投料；在物流分拣线里，安装在辊道下方可以实时检测经过包裹的重量，实现重量分选；在重型设备的载荷监测场景里，安装在设备支脚位置可以实时监测设备的偏载情况，避免偏载导致的设备结构变形。结构设计上充分考虑了现场安装的公差适配，下部底座的安装孔做了长圆孔设计，允许安装时存在小幅的位置偏差，不需要安装时反复对位调整，对于现场施工的容错率更高，也能补偿设备运行过程中基础小幅沉降带来的位置偏移，避免额外的安装应力作用在传感器上影响测量数值。

　　整个组件的结构没有多余的复杂零件，核心受力件都采用整体锻造的金属材质，经过时效处理消除内应力，长期承受重载时不会出现结构蠕变，保证长期测量的稳定性，外露的金属表面都做了防腐处理，在潮湿或者轻度腐蚀的车间环境里也能长期使用，不需要额外加装防护外罩。
