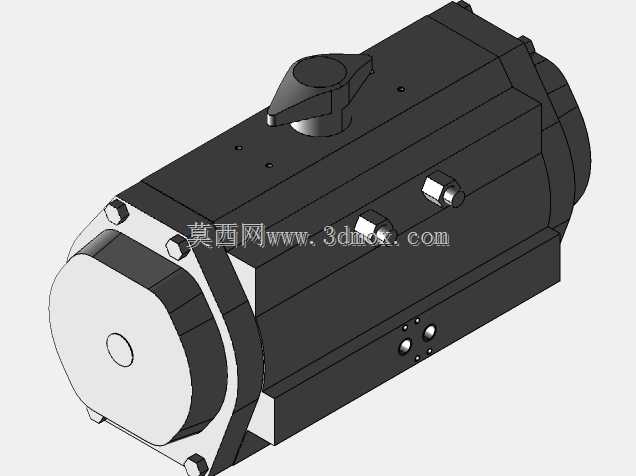

布雷S92-160气动双作用执行机构结构设计

　　在流程工业的管路控制场景中，阀门驱动装置的可靠性直接决定整套管路系统的运行稳定性，这款双作用气动执行机构，主要适配蝶阀类回转类阀门的驱动需求，在化工流体输送、市政给排水、暖通空调管路、工业过程控制等场景中，承担阀门的启闭与开度调节功能。不同于电动执行机构的电控驱动逻辑，该款执行机构依靠压缩空气作为动力源，双作用结构意味着活塞两侧均可输入压缩空气，通过气压差推动活塞做直线运动，再经过内部的齿轮齿条结构将直线运动转换为输出轴的回转运动，以此带动阀杆转动，实现蝶阀阀板的90度回转动作，完成阀门的开关控制。从结构设计思路来看，该执行机构采用了对称式的缸体布局，输出轴位于缸体中部位置，这种布局可以让活塞两侧的推力作用点保持同轴，

　　避免偏载带来的额外磨损，延长内部密封件与传动部件的使用寿命。缸体采用硬质铝合金材质做硬质氧化处理，既保证了缸体的结构强度，能够承受160N·m额定输出扭矩下的内部气压载荷，又控制了整体的设备重量，降低安装时对阀门阀杆的附加载荷。输出轴采用镀镍合金钢材质，底部的连接端采用标准方榫结构，可直接与蝶阀的阀杆对接，无需额外定制连接轴套，适配常规标准蝶阀的安装接口。顶部的位置指示器可以直观显示当前阀门的开关状态，在现场巡检时无需拆卸护罩即可快速判断阀门位置，降低现场运维的排查难度。缸体侧面设置的两个气口分别对应活塞的两个工作腔，接入压缩空气后可实现双向驱动，失气状态下执行机构会保持当前位置，适合需要故障保位的管路控制场景。从安装边界来看，

　　该执行机构的底部安装法兰符合ISO5211标准安装尺寸，安装孔位的中心距、螺栓孔直径都对应常规蝶阀的上法兰连接尺寸，在做阀门选型配套时，只要阀门所需的操作扭矩在该执行机构的输出扭矩范围内，即可直接匹配安装，无需额外加工转接法兰。外形上采用方正的棱柱式缸体结构，相比圆形缸体，侧面的平面更便于安装电磁阀、限位开关等附件，附件安装时可以直接贴合缸体平面固定，不需要额外的安装支架，减少现场安装的配件数量。内部的活塞上采用了双重密封结构，活塞与缸壁之间采用耐磨导向环加丁腈橡胶密封圈的组合，导向环可以避免活塞与缸壁直接金属接触，降低往复运动时的摩擦阻力，同时吸收活塞运动时的径向偏载，密封圈则保证工作腔的气压密封，避免气体内泄导致的输出扭矩下降。

　　端盖与缸体之间采用O型圈端面密封，螺栓均匀布置在端盖四周，保证密封面的压力均匀，在额定工作气压下不会出现外部漏气问题。输出轴与端盖之间采用轴用密封圈加防尘圈的组合，既可以防止内部压缩空气沿轴向外泄，又可以阻挡外部环境中的粉尘、水汽进入缸体内部，保护内部传动部件与密封件，适合在多粉尘、轻度潮湿的工业现场环境使用。在实际选型应用中，需要根据阀门的实际操作扭矩匹配对应的气源压力，该执行机构的输出扭矩随气源压力升高线性提升，在0.5MPa的常规工厂气源压力下即可达到额定输出扭矩，满足DN150到DN250口径中线蝶阀的驱动需求。齿轮齿条的传动结构设计保证了输出扭矩在整个回转行程中保持恒定，不会因为转角变化出现扭矩波动，在驱动蝶阀时可以平稳克服阀板的密封摩擦力，避免开关过程中出现卡滞、冲击的问题。缸体上设置的两个行程调节螺栓，可以微调阀门的全开与全关位置，调整范围在±5度之间，在现场安装调试时，可以根据管路的实际安装情况调整阀板的最终位置，保证阀门密封面的完全贴合，避免因为安装角度偏差导致的内漏问题。整体结构没有复杂的传动链路，零部件数量少，日常维护时只需要定期检查气源过滤情况，更换老化的密封件即可，不需要复杂的维护操作，适合工业现场长期连续运行的使用需求。
