四引脚直插式霍尔转速计数传感器结构

　　在工业传动系统、消费类电机控制、小型机电设备的转速监测环节里，这类四引脚直插封装的计数传感元件是非常常见的检测部件，核心作用是捕捉旋转物体的转动频次，将机械转动的物理量转化为可被主控电路识别的电信号，为设备的转速闭环控制、转动圈数统计、位置触发判断提供基础数据源。不同于光电式转速传感器需要预留光路通断空间、对粉尘油污耐受度差的特性，这类磁敏原理的计数传感器不需要和被测旋转件直接接触，只需要在被测旋转部件上配套加装对应极性的磁钢，当磁钢随转轴转动经过传感器感应端面时，元件内部的霍尔感应单元就会触发电平翻转，后端电路通过统计单位时间内的电平跳变次数，就能换算出转轴的实时转速，也可以通过累计跳变总次数计算旋转件的总转动圈数，在小型直流风扇转速反馈、电动车电机换相检测、工业流水线滚轮计数、智能水表叶轮转动计量这类场景里适配性极强。

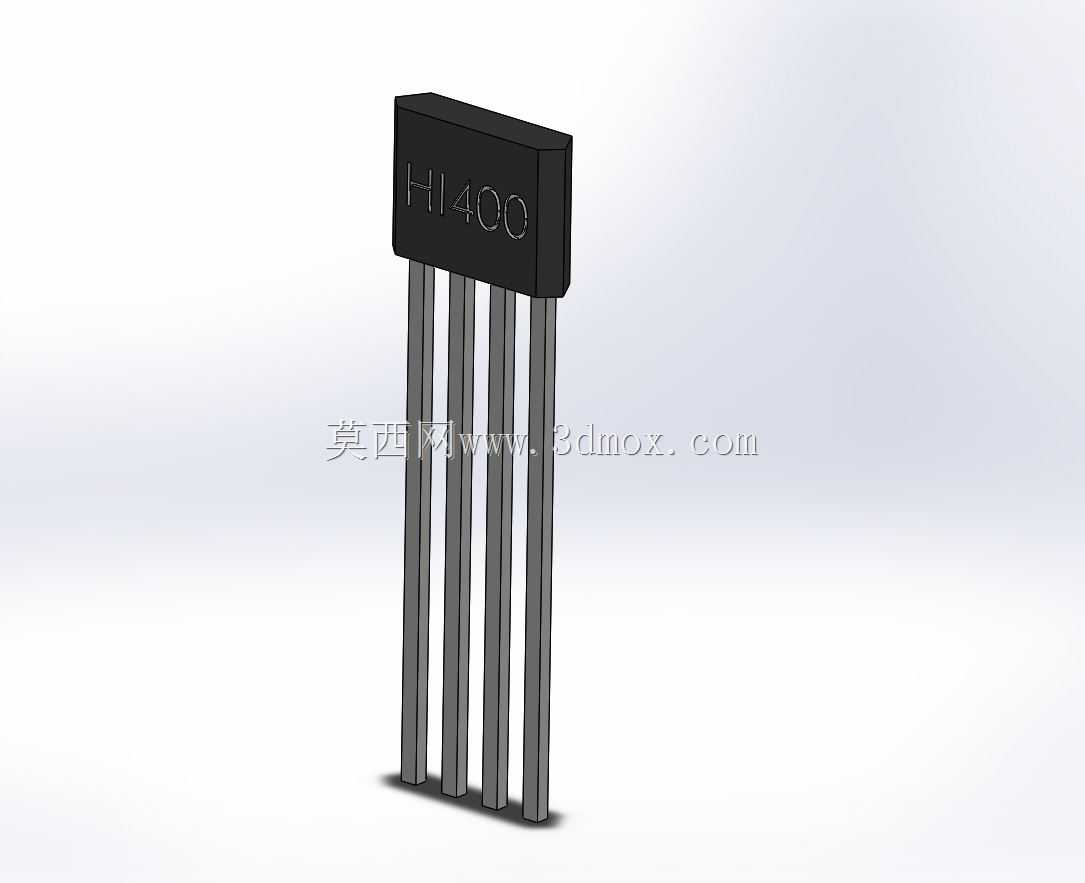

　　从结构设计层面看，这款传感元件采用了行业通用的SIP-4直插封装形式，主体塑封部分为黑色环氧材质，整体呈规整的长方体结构，感应端位于塑封块的正面区域，表面印有元件型号标识方便生产装配时的方向识别，四根平行排列的金属引脚从塑封块底部垂直引出，引脚采用镀锡铜材质，既可以直接插入PCB板对应的通孔完成波峰焊焊接，也可以根据安装需求弯折引脚调整固定位置，适配不同结构的电路板布局。设计时特意将引脚长度做了统一标准化处理，引脚间距符合常规直插元件的2.54mm网格标准，不需要额外定制PCB封装库，直接调用通用四脚直插封装就能完成Layout设计，能大幅缩短硬件开发的周期。塑封本体的边角做了小尺寸的倒角处理，既可以避免自动化插件过程中尖锐边角卡滞送料轨道，也能减少塑封体受外力冲击时出现边角开裂的概率，环氧塑封料的选型上兼顾了绝缘性能和耐温性能，能够适配常规工业场景下-40℃到125℃的工作温度范围，满足大部分民用和工业级设备的环境使用要求。

　　在安装边界的考量上，这类传感器的感应距离通常在几毫米范围内，设计安装结构时需要注意将传感器的感应端面正对随转轴转动的磁钢，磁钢和感应面之间的间隙要控制在元件有效感应距离以内，间隙过大会导致感应灵敏度下降出现漏计数，间隙过小则可能因为转轴转动的径向窜动碰擦传感器端面，造成元件损坏或者感应位置偏移。四根引脚的接线定义通常包含电源正、电源地、信号输出以及可选的转速脉冲输出端，设计PCB时要在传感器引脚的电源和地之间就近布置0.1μF的去耦电容，滤除电路上的尖峰干扰避免出现误触发信号。不同于贴片封装的同类元件，直插式结构的传感器和PCB之间的结合强度更高，在有轻微振动的设备场景里不容易出现虚焊脱落的问题，对于小批量生产、手工焊接的项目来说，直插封装的焊接难度也更低，不需要专用的回流焊设备就能完成装配。

　　从实际应用的选型角度看，这类计数旋转物体的传感器不需要额外搭建复杂的外围电路，只需要给元件供给额定的工作电压，输出端接上拉电阻就能直接和单片机、PLC的IO口连接，信号处理逻辑非常简单，不需要复杂的信号调理电路，对于成本敏感的批量产品来说，能有效降低整体的BOM成本。在三维建模过程中，需要准确还原塑封本体的外形尺寸、引脚的直径和间距、引脚伸出塑封体的长度，确保模型导入PCB装配环境后，能准确检查元件和周边结构件的干涉情况，比如塑封本体和周边电容、接插件的安全间隙，引脚长度和PCB板厚的匹配度，避免实际生产时出现元件装不进去、引脚顶到外壳之类的结构问题。同时建模时要保留感应面的位置标识，方便结构工程师在设计安装固定结构时，准确对齐感应面和磁钢的位置，保证感应灵敏度符合设计要求，避免因为安装位置偏差导致的检测失效问题。
